CAD里面这个锯齿线怎么画?

就是这个,该怎么画。我用LA图层来调了线性但是弄不出这种效果,修订云线反向好像也不像,求大神指教
我要回答
2个回答

“la”图层命令打开对话框,选择当前层的线性,选择线型→加载→选择“zigzag”线型→退出对话框→画线即可。如果锯齿太小,可以把线型比例改大一点就可以了。

查看全部
2021-06-22
回复 采纳

CAD中可以通过修订云线的方法画锯齿线,绘图方法如下:

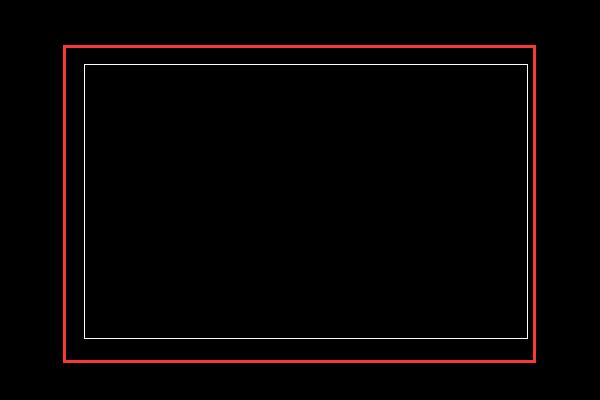

1、首先要打开电脑中的CAD文档,然后在文档空白处,用矩形画图工具画一个长方形区域:

CAD里面这个锯齿线怎么画?

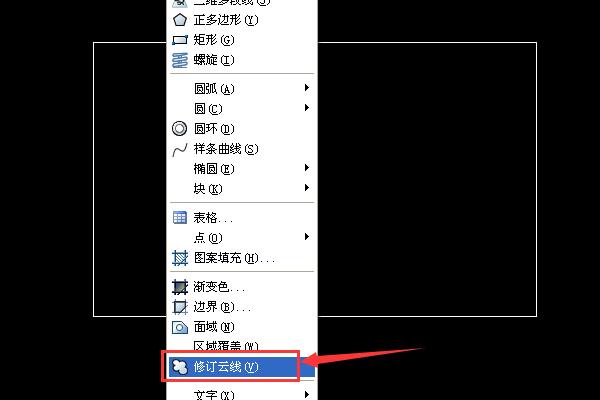

2、此时再点击上面的绘图菜单,在打开的绘图菜单列表中点击“修订云线”选项:

CAD里面这个锯齿线怎么画?

3、然后就可以在矩形内用鼠标点一下,然后放开鼠标,拖动鼠标就可以进行画锯齿线,绘制完成后,点击鼠标右键,然后选择选择“否”即可:

CAD里面这个锯齿线怎么画?

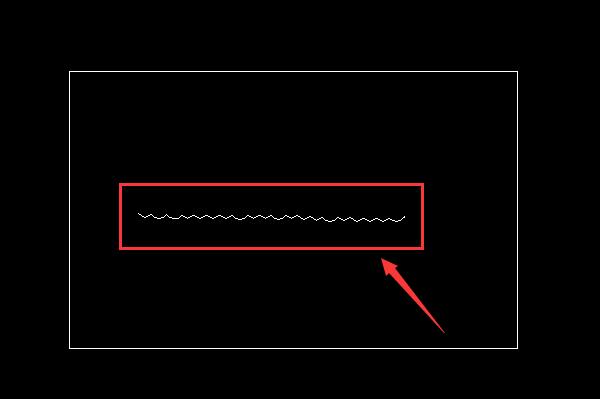

4、这样就可以绘制锯齿线了,绘制好的图形如下:

CAD里面这个锯齿线怎么画?

查看全部
2021-06-22
回复 采纳
