溜溜问答 > 平面设计 > CAD问答 > CAD如何画锯齿线？
kiss mayue
kiss mayue
邀请你来回答
2013人阅读 2020-09-16

CAD如何画锯齿线？

我要回答
2个回答

CAD中可以通过修订云线的方法画锯齿线，绘图方法如下：

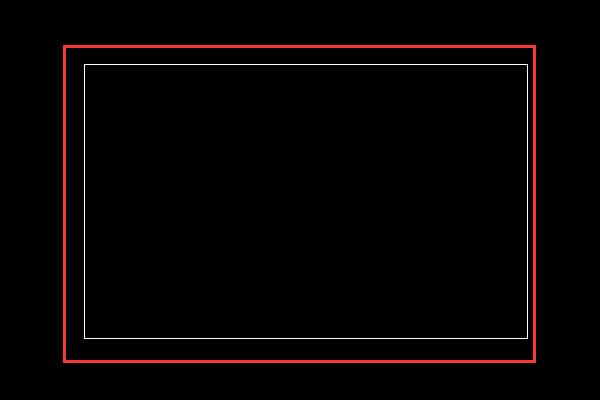

1、首先要打开电脑中的CAD文档，然后在文档空白处，用矩形画图工具画一个长方形区域：

CAD如何画锯齿线？

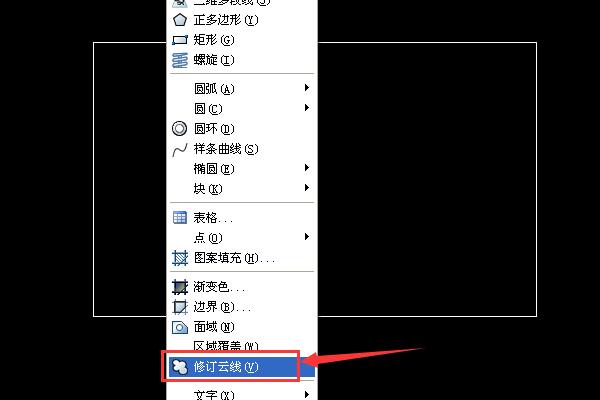

2、此时再点击上面的绘图菜单，在打开的绘图菜单列表中点击“修订云线”选项：

CAD如何画锯齿线？

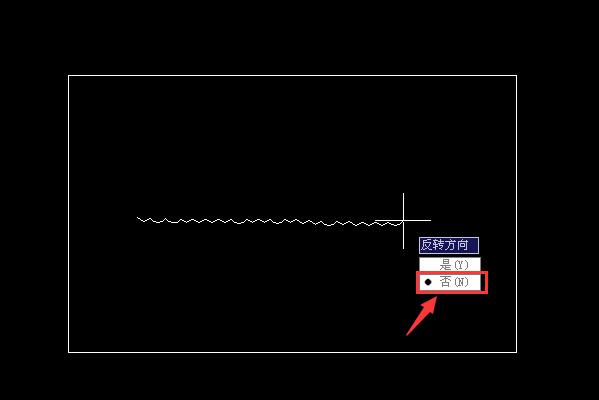

3、然后就可以在矩形内用鼠标点一下，然后放开鼠标，拖动鼠标就可以进行画锯齿线，绘制完成后，点击鼠标右键，然后选择选择“否”即可：

CAD如何画锯齿线？

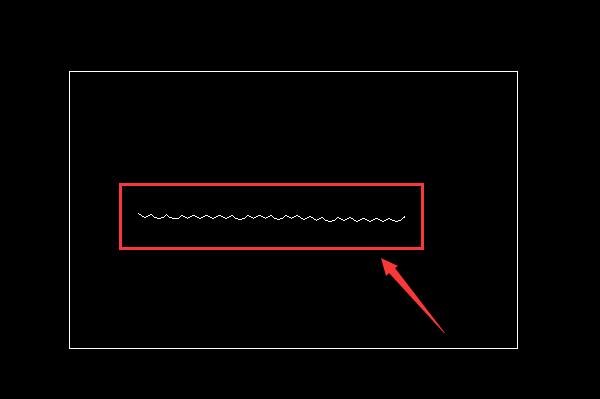

4、这样就可以绘制锯齿线了，绘制好的图形如下：

CAD如何画锯齿线？

查看全部
2020-09-16
赞 回复 采纳

怎么画锯齿线：

1、“la”图层命令打开对话框。

2、选择当前层的线性，选择线型→加载→选择“zigzag”线型→退出对话框→画线即可。3、如果锯齿太小，可以把线型比例改大一点就可以了。


如何改线形：

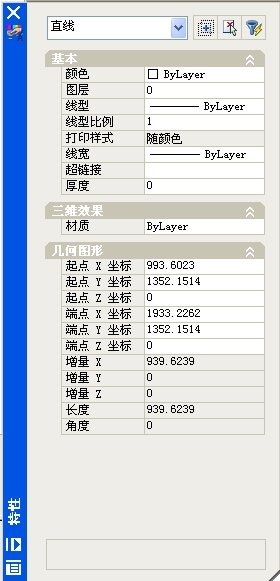

双击要修改的线，会弹出特性匹配对话框，如下图所示，就可以修改了！把线型比例数字改大就行了。

CAD如何画锯齿线？

查看全部
2020-09-16
赞 回复 采纳
