CAD中圆如何等分成五份？

CAD中圆如何等分成五份

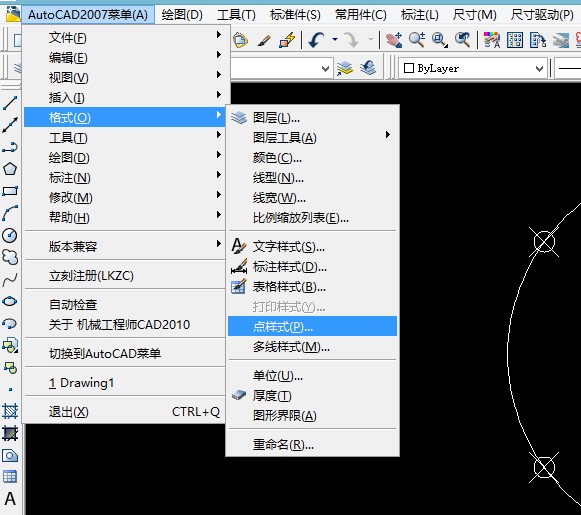

1、等分点，为了能看清楚点的位置，先要设置一下点的样式、在格式中找到点的样式进行设置；

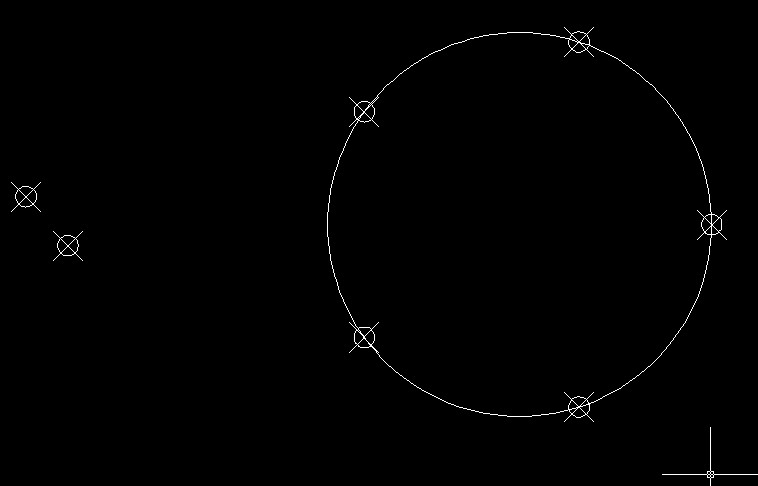

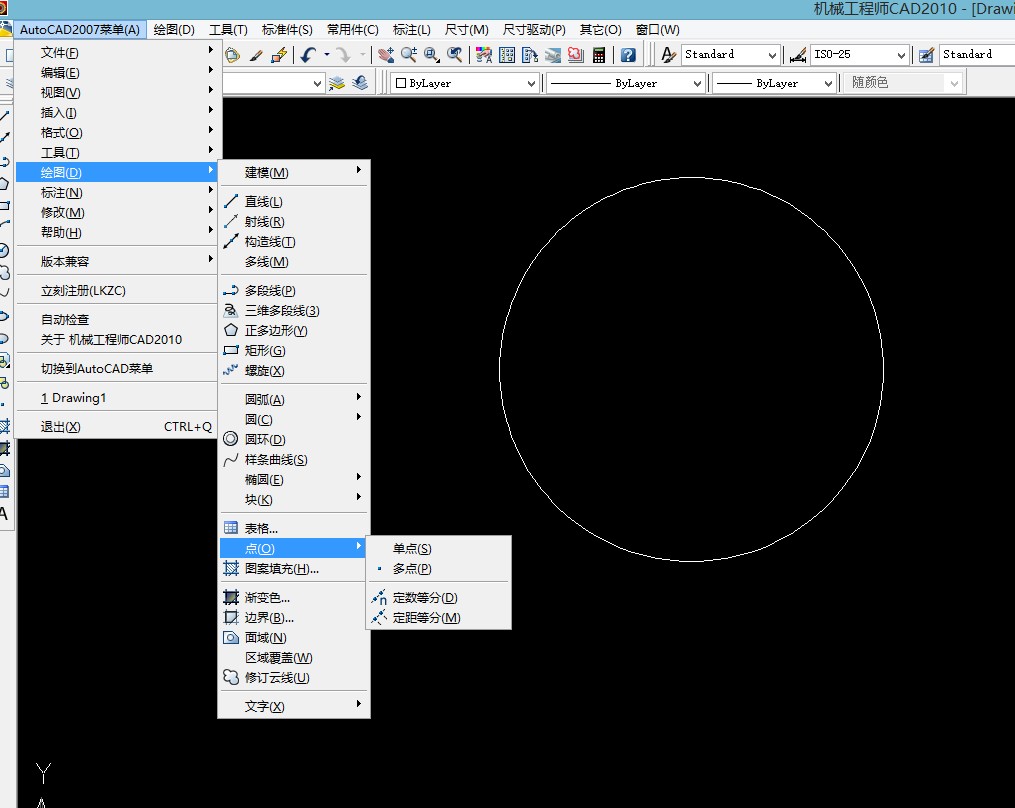

2、选择好后进行画圆，然后找到绘图点等分。在选择圆图形输入等分5.回车就分好了。等分起点是在0度位置起。

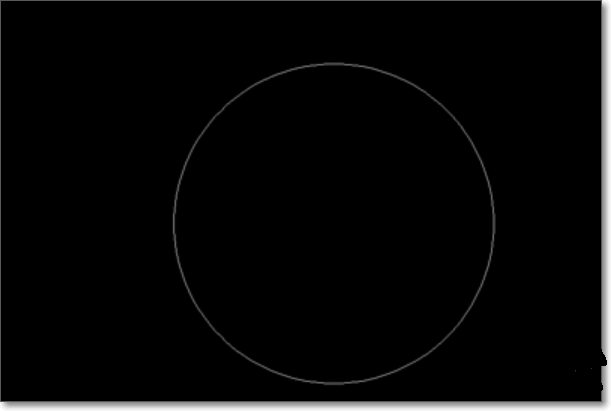

1、我们打开CAD软件和需要等分的圆，演示的话我们用图中的这个圆来演示，方法和具体的操作都是一样。

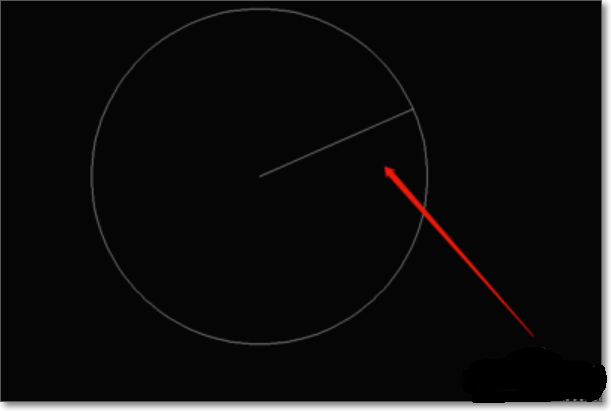

2、我们需要把图中的圆等分成6分，那么每份的角度就是360/6，60度了。这个可以使用阵列工具来等分。我们在圆上绘制一段线条，两个端点分别在圆心和圆弧上。

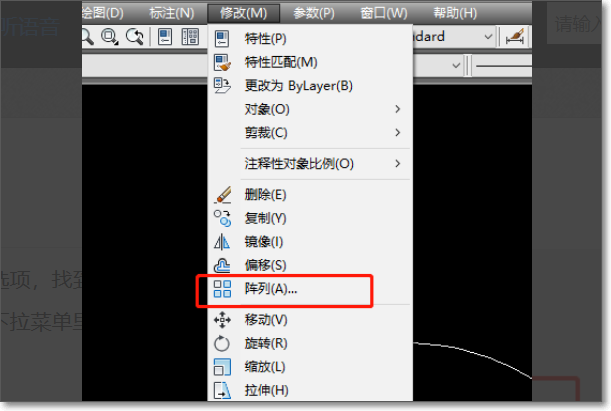

3、找到软件菜单栏上面的修改选项，找到后点击打开修改的下拉菜单，在下拉菜单里找到阵列。

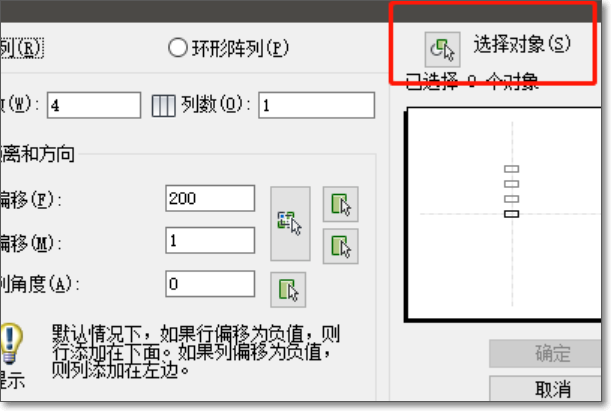

4、找到阵列之后，点击打开。我们选择需要阵列的对象，这个对象我们选择开始圆中画的那段线条。

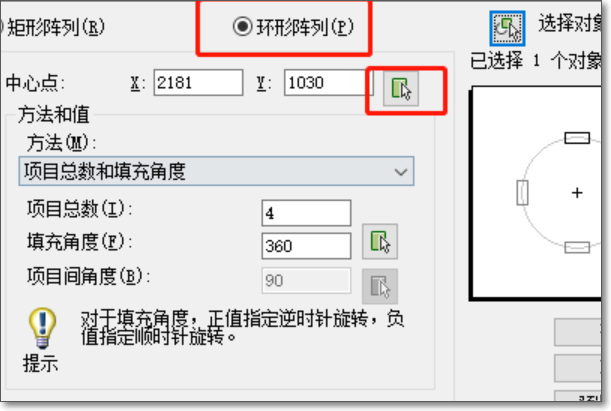

5、选择了线条之后，我们点击空格键回到阵列的设置界面。我们在设置界面选环形阵列，然后在环形阵列后点击选择中心点。然后中心点选择圆的圆心位置。

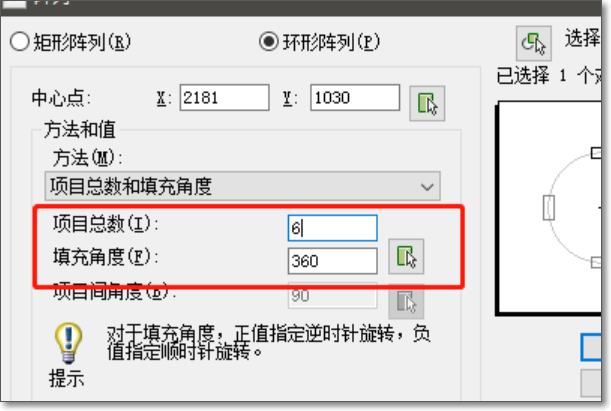

6、选择了圆心之后，还是点击空格键回到设置界面，然后我们在下面选择项目总数，这个就是等分的数量，由于圆是360度的，所以就是默认的360度即可。

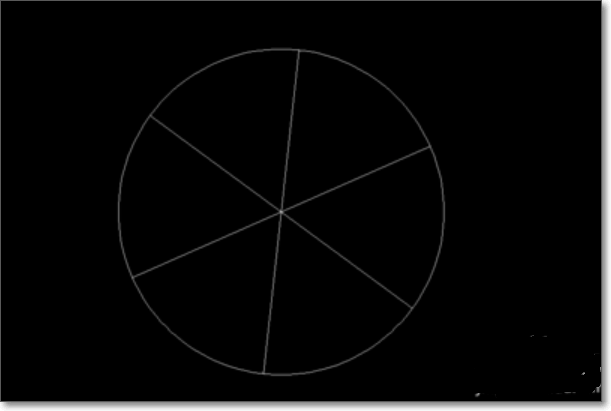

7、设置好了参数之后，点击确定。我们会发现这个线段已经把圆等分了6段，如果输入5分段数的话，就分成5几段。完成效果图。
