UG三维图如何在CAD中打开？

你好,CAD只支持以下几个格式的文件

DWg/DWs/dxf/DWt (CAD支持的格式)

从UG里面导出这几种格式的任何一种(推荐dxf/DWg)

然后在从CAD打开就行了

下面是别人的，看到你问题，而人家也解决了，就转过来告诉你，望采纳，这是7.0

从建模转换到UG制图，出现下面的对话框，提示模板的设置。

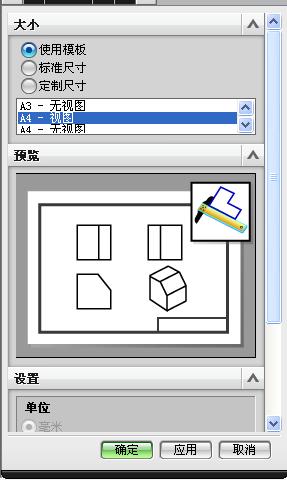

最上面有3个单选项，你选择“使用模块”，在a3-无视图，a4-视图，a4-无视图，里面选择你需要的一个再确定，就可以了。

我选择的是a4-视图，所以它按设定好的自动把视图摆放到图框里面了（如图1所示），你也可以不要自动的，自己去放置视图。

另外，因为用的是模版，所以有些东西还要自己修改的，比如公司名字，设计员名字等等。(可以在CAD中再修改)

做好图之后，保存一下

然后 文件-导出-2dexchange,出现2dexchange选项

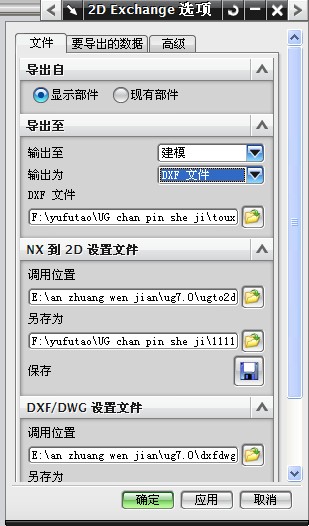

在文件栏中设置如下图

一：选显示部件

二：输出至那里要选择 建模

三：输出为那里可以选择dxf或者DWg

四：那个“dxf文件”那里是选择输出文件的保存位置

其他的地方不要改动。

要导出的数据 的设置

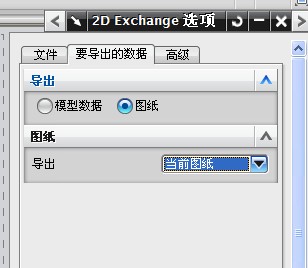

在要导出的数据栏中点选“图纸”，

然后在下拉栏中选择“当前图纸”（只有一张图纸的话），

“确定”按钮

等待UG自己转换就行了这个在CAD里面可以标注尺寸，修改等

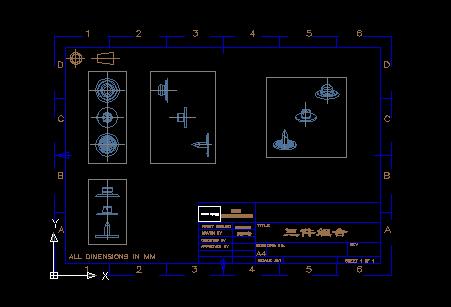

下图就是在CAD中打开的效果，可以编辑
