在CAD里 如何去掉多余的线条？

在AutoCAD2007里，可参考以下两种方法删除多余的线条：

1、第一种方法：在CAD中打开需要去掉多余线条的图。

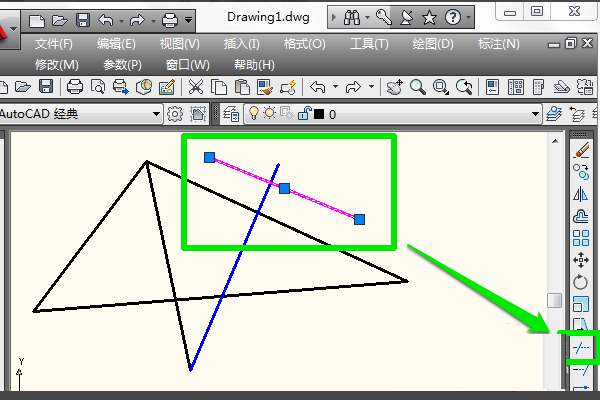

2、像现在要删除蓝色线多出粉色线的部分，首先选择粉色线，然后点击裁剪工具。

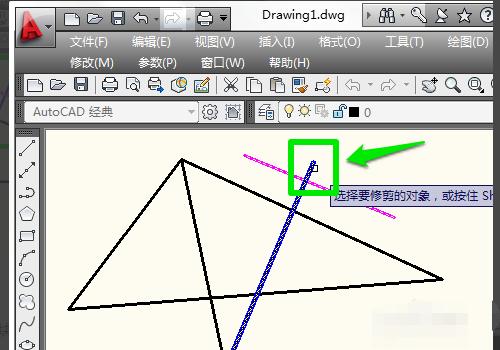

3、选择裁剪工具后光标会变成小方块，在蓝色线超出粉色线多余的地方单击鼠标CAD多余的线就删除了。

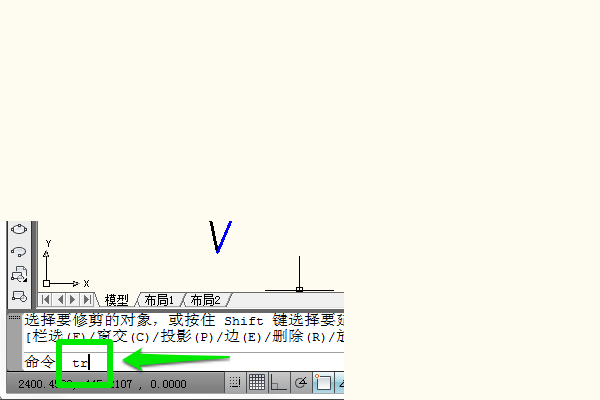

4、第二种方法：删除CAD多余的线，输入CAD修剪命令tr，然后按两下回车（记得是两下）。

5、此时用鼠标点击想要修剪的部分就可以把CAD多余的线删除掉了。

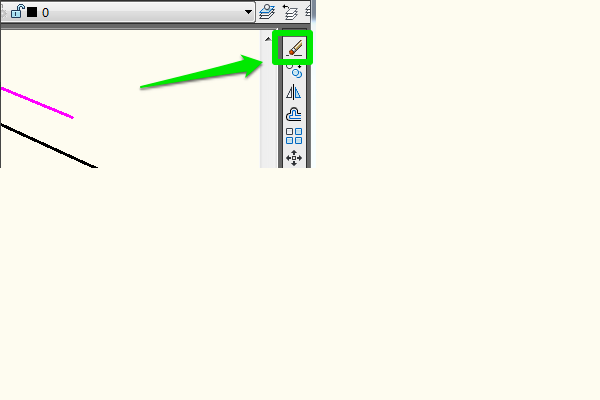

6、此时会看到蓝色线和紫色线还是多余，选择删除工具，CAD删除工具快捷键是e。

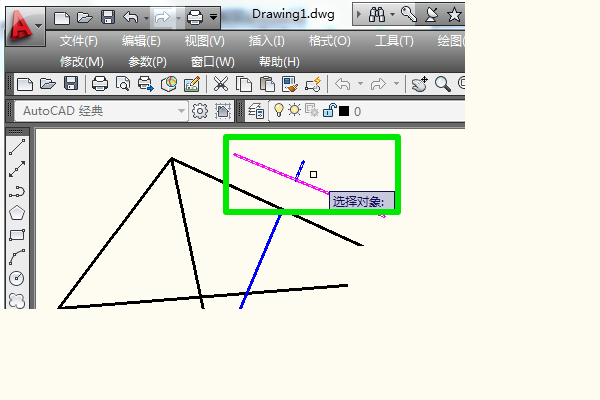

7、鼠标在CAD多余的线上单击选中，然后按回车就可以了。

8、此时按esc退出删除工具，CAD怎么删除多余的线就解决了。

方法是：

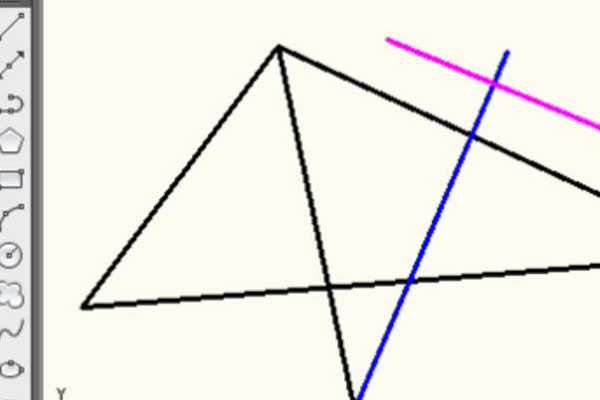

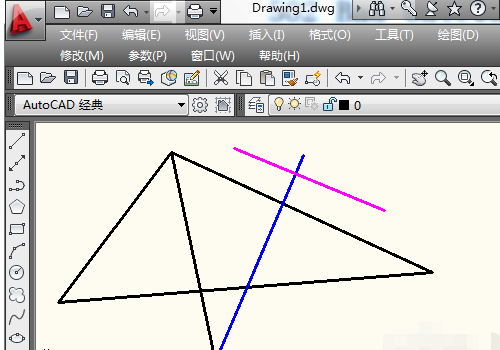

1、首先这里先用CAD绘制出图形为例；如图。

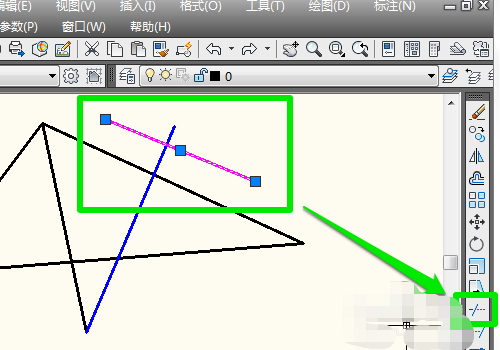

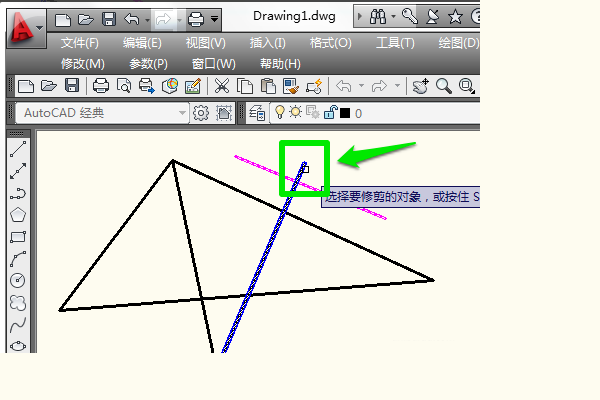

2、像现在要删除蓝色线多出粉色线的部分，我们首先选择粉色线，然后点击裁剪工具；如图。

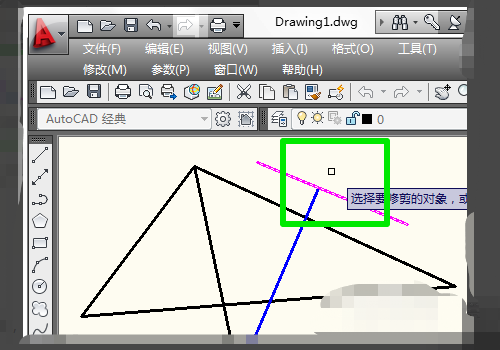

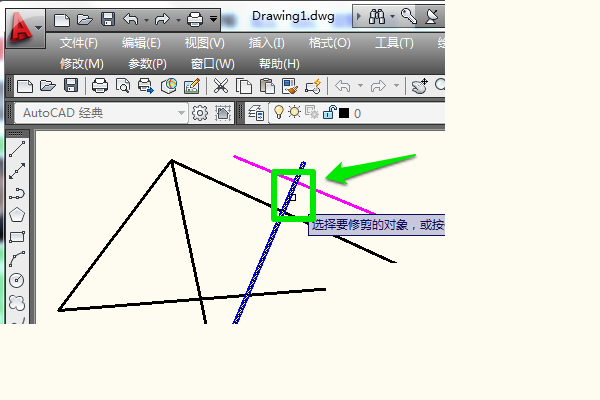

3、选择裁剪工具后光标会变成小方块，在蓝色线超出粉色线多余的地方单击鼠标CAD；如图。

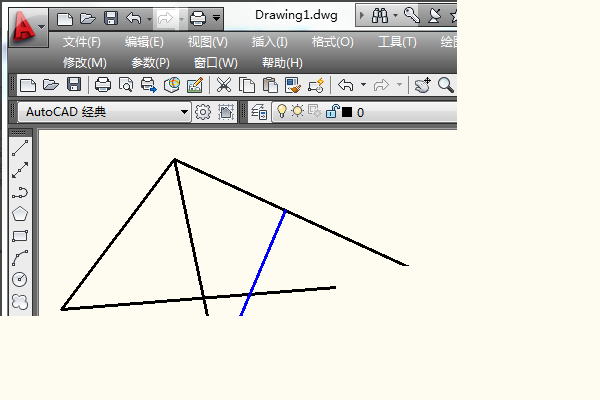

4、最后多余的线就删除了；如图。
