CAD尺寸标注样式设置技巧

在应用AutoCAD机械制图时，常常需要标注尺寸，尺寸标注的样式也是有讲究的，因此，需要在AutoCAD里进行尺寸标注样式修改，下面，天天CAD教程网为您分享AutoCAD2013的尺寸标注样式设置技巧：

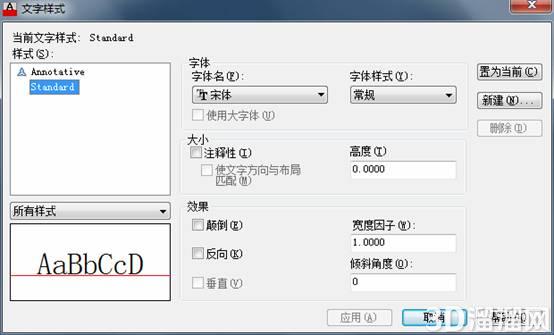

1. 输入命令ST并按下空格键，弹出文字样式对话框，如图所示

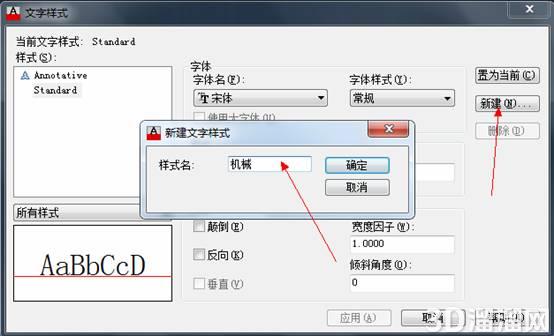

2.点击新建按钮，修改样式名字，命名为“机械”，如图所示：

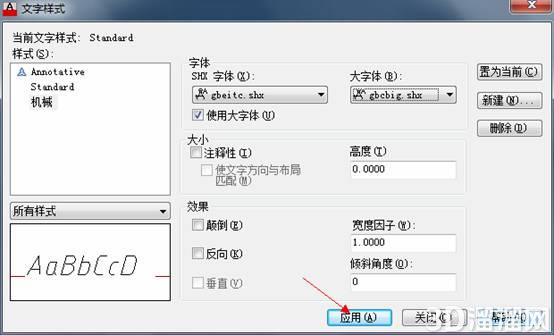

3.设置如图所示，设置完之后点击应用：

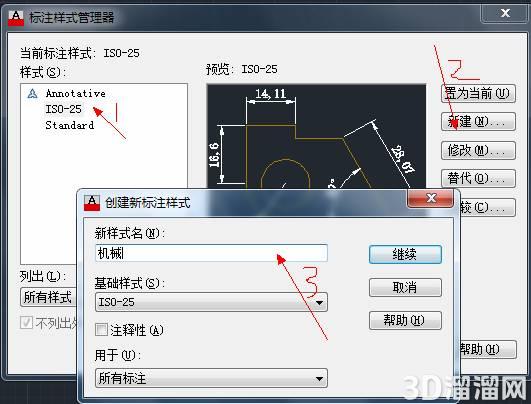

4.输入命令D，弹出如下对话框并进行设置，先选中ISO-25，然后点击右边新建按钮，修改样式名为“机械”

5.在弹出的对话框进行标注样式的设置，具体如下：

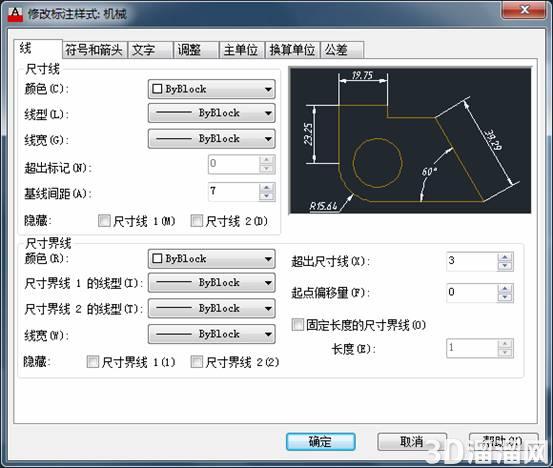

1)线

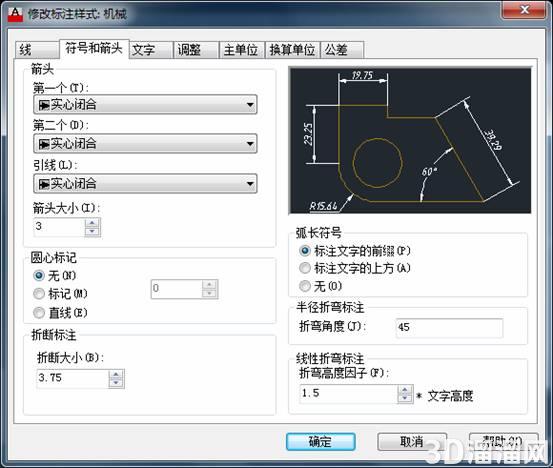

2)符号和箭头

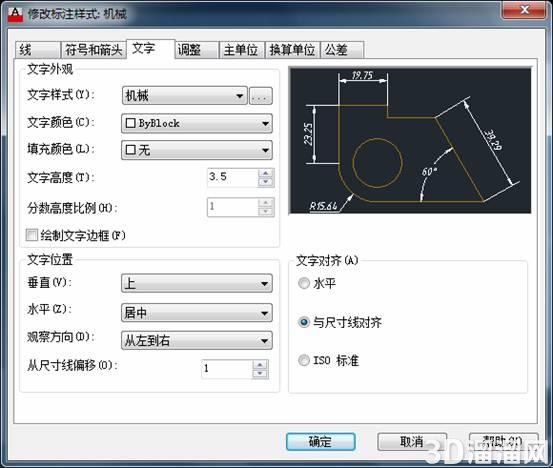

3)文字

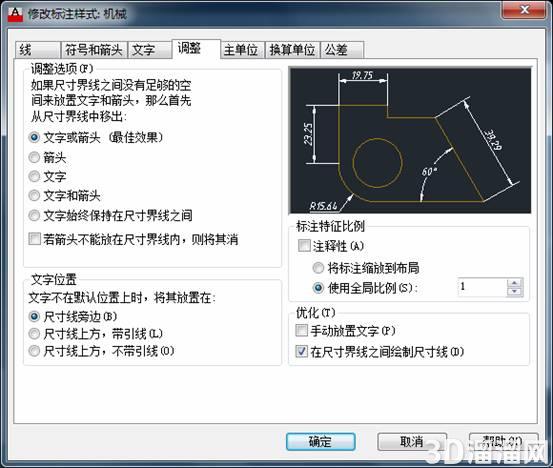

4)调整

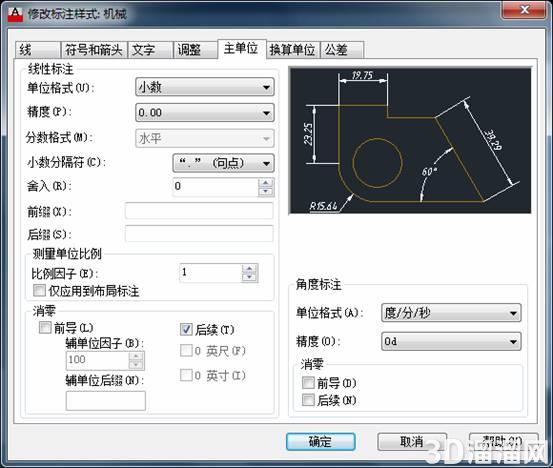

5)主单位

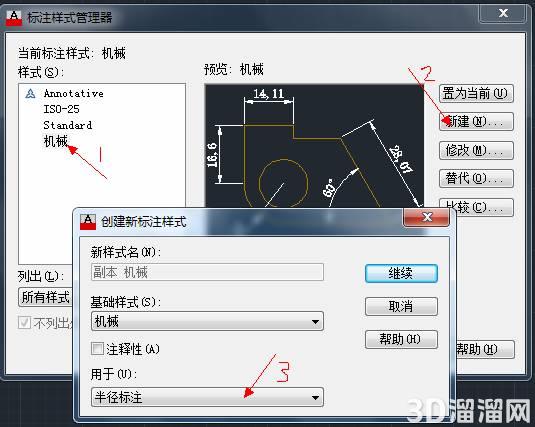

6.在机械标注样式的基础上，新建一个名为半径的子标注样式：

7.其他设置基本没有变化，只需要修改：

1)文字

2)调整

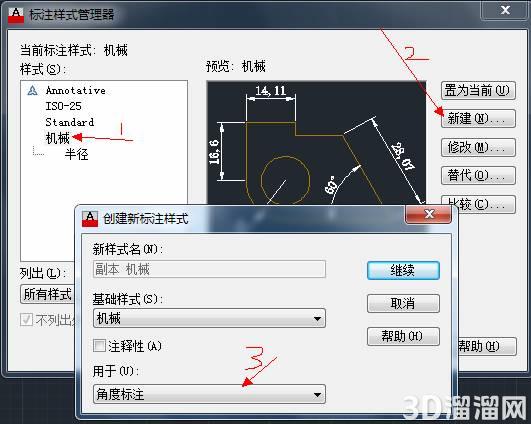

8.在机械标注样式的基础上新建一个名为角度的子标注样式：

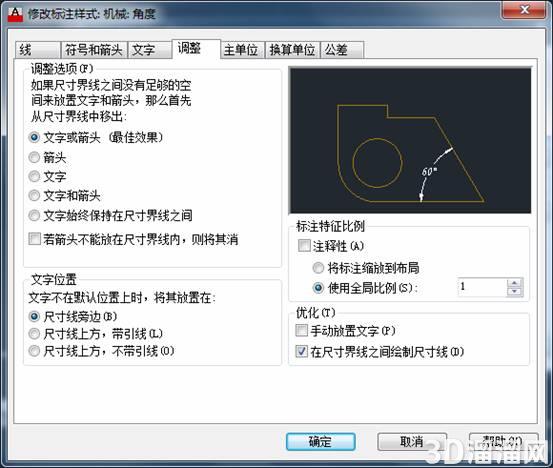

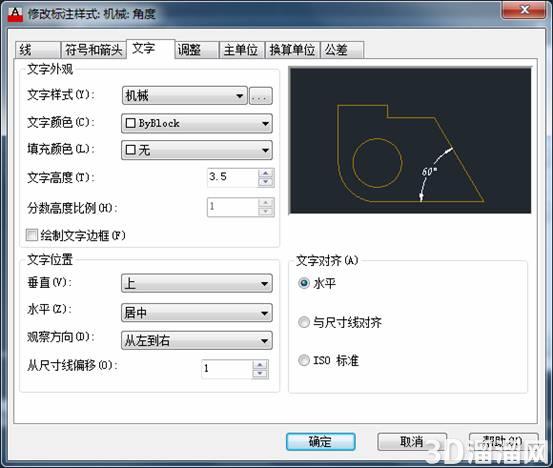

9.角度标注样式的设置如下：

1)文字

2)调整

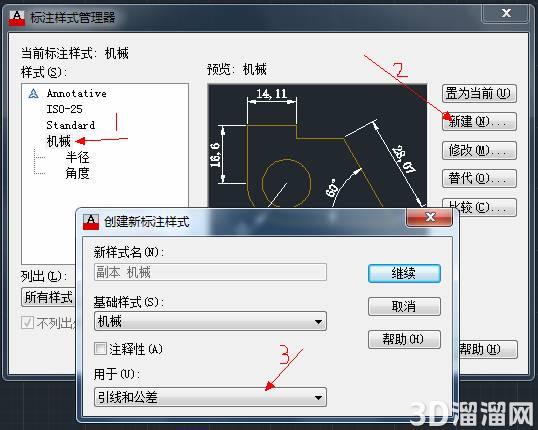

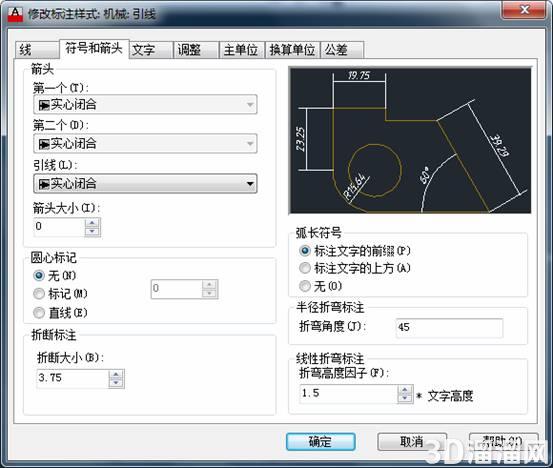

10.在机械标注样式的基础上新建一个引线的标注字样式

11.只需要进行如下设置：

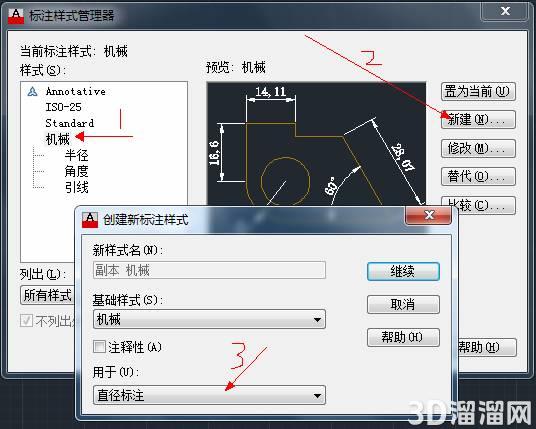

12.在机械标注样式的基础上新建一个名为文字的标注字样式

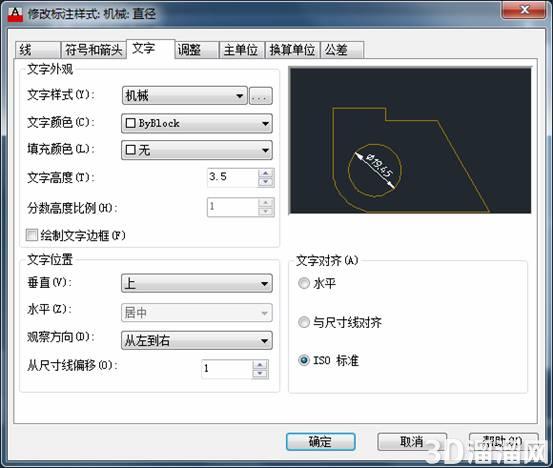

13.直径标注字样式需要修改如下项目：

1）文字

2)调整

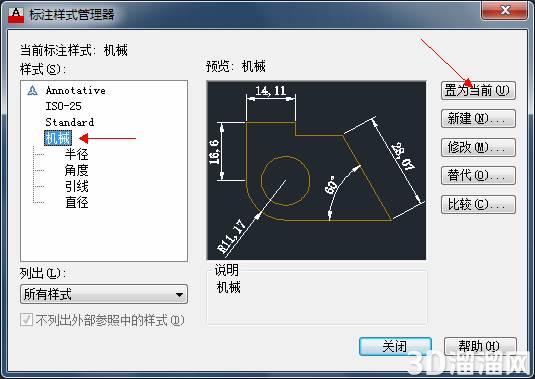

全部设置完毕，选中并置为当前即可。
