分类：CAD图纸作者：小溜时间：2024-02-25 18:13:03
CAD里面的多重引线标注尺寸之后出来的文字一般是在引线后面，但我们为了更加美观需要调整到引线上面。 CAD修改引线上的文字位置的方法

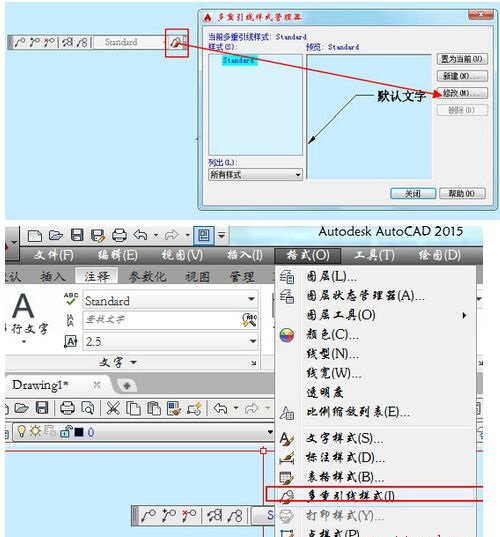

1、点击修改多重引线格式 或者 在菜单栏-格式-多重引线格式

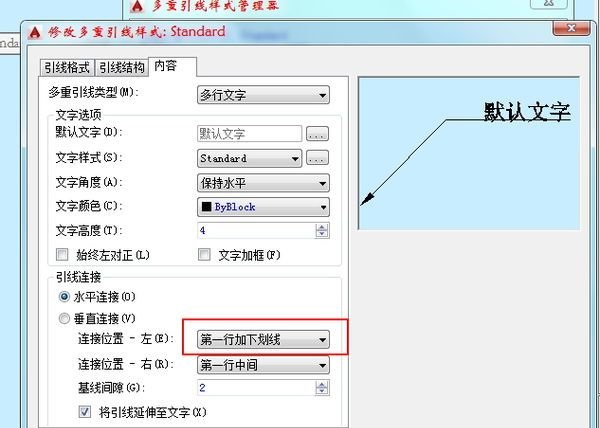

2、点修改,在内容选项下,把水平连接方式修改为 "第一行加下划线",右上可以预览

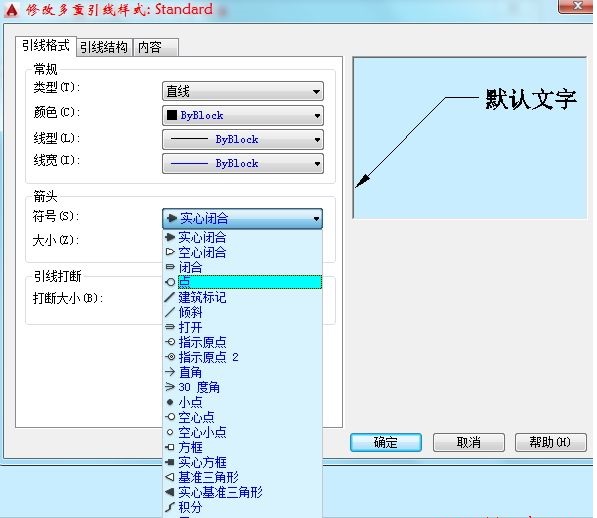

3、引线格式 中可以设置引线箭头样式

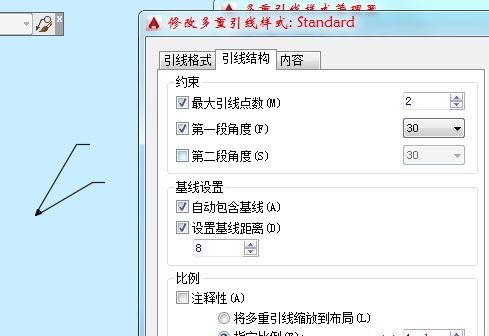

4、引线结构中 可以设置 连着引线的角度
第一角度设置30度,则引线可以选择的角度为30的位数,如果不设置,就以鼠标点击的位置为准
好啦，以上就是小溜为大家分享的关于“CAD如何修改引线上的文字位置”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
