综合天花图要怎么绘制？

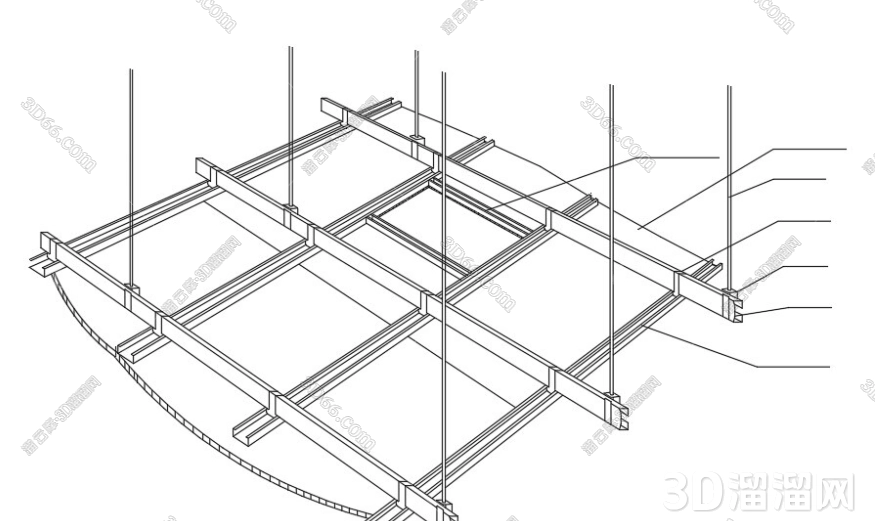

综合天花图是反应天花造型、灯具点位、机电末端点位以及机电末端点位与天花造型以及灯具关系的图纸，是施工图纸中重要的图纸内容。了解了综合天花图是什么，那这个图纸要怎么绘制呢？

1、绘制天花布置图

综合天花是在装饰天花的基础上做的，所以，需要先把天花造型确定下来，那么就需要先绘制天花布置图，用来初步提资。重点把控天花标高、材质、造型、装饰灯具与工程灯具等。

2、核查调整各专业初版深化图纸

天花布置图完成后，交给相关配合专业进行深化设计，然后将他们的深化图纸整合起来，统一“叠”在天花布置图上（包含消防，强弱电，暖通点位等），检查各专业的末端点位是否与装饰天花布置图的造型及标高冲突。若有点位、标高、造型等设计冲突，先以装饰天花布置图为主，根据天花标高，造型等信息，对相关配合专业的点位进行微调。

3、形成初步综合天花图并进行图纸复核

待图纸调整布置后，便形成初步的综合天花图。接着把已经初步成型的综合天花图交给各个相关配合专业，让其各自检查综合天花图上对应的点位能否实现，若可实现，便按照综合天花图的点位进行调整。

4、根据各专业回提的意见综合调整图纸

进行到这一步时，必然会碰到配合专业的点位与装饰设计碰撞，甚至各专业点位之间互相碰撞的情况，所以，做到这一步，一定要事无巨细的把各专业有冲突的情况以「分部分项」清单的形式记录下来。为下一个步骤做好充足的准备。

5、协调各专业存在的冲突

根据统计出来的问题清单，与各专业设计师沟通，根据现场情况和各专业间的冲突，进行碰撞点位的协调与调整。直至各专业的点位和管道最终与装饰效果不冲突后，综合天花图的点位布置工作才算完成。

6、最终图纸整合

协调完成后，最后将各专业的图纸及反馈意见汇总，由我们做最后的整理出图工作。最终，这份整合了各专业在天花上点位的图纸，就可以签字盖章出蓝图了。绘制综合天花图时一定要细心，否则一个不小心，可能又会重新进行一遍如上步骤，这样一来不仅费时费力，还会降低各专业对室内设计的能力信任，对后期工作开展极为不利。

以上今天介绍的全部内容了，大家在可以根据以上讲解综合天花图的绘制方法进行演练，希望本文对您有所帮助。最后如果你还想了解关于更多施工图素材源文件下载及最新设计资讯，可以关注3D溜溜网哦~
