施工图纸是设计落地的重要一环，而天花造型的设计就用天花布置图来表达，这个图纸基本上是每个家装空间必备的图纸内容，对吊顶设计的美观性和复杂的顶面施工具有指导意义。那么大家对天花布置图是否了解呢？它的作用和内容又有哪些呢？下面听小编一一道来吧~

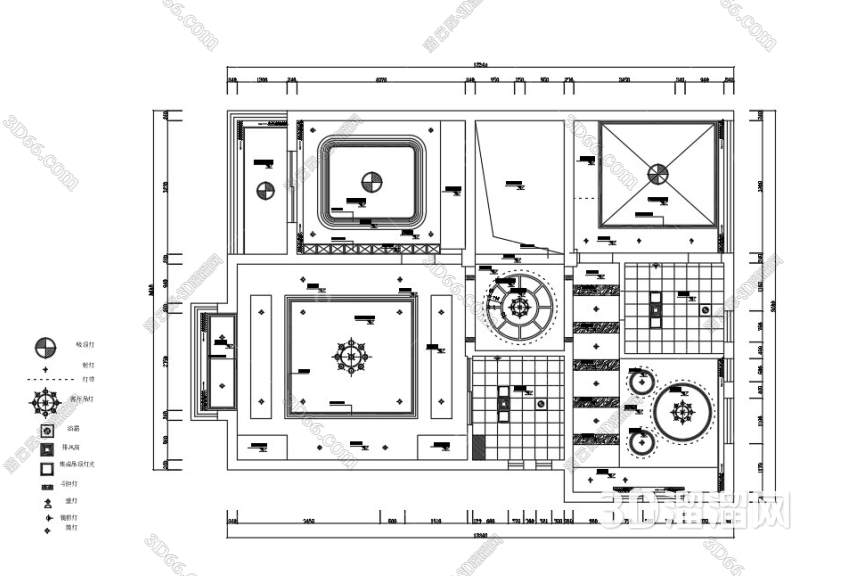

1、什么是天花布置图？
是反映棚面天花除了天花造型及灯具点位以外，所有可见的机电末端点位，同时表示这些机电末端点位与天花造型以及灯具关系的图纸。它是将多专业的图纸进行核验整理到一张图纸上的操作过程，也是为了验证整个天花方案是否可行，以及对各专业点位的精准调整。
2、天花布置图的作用
1）协调专业，防止图纸冲突
最主要的目的是将各个专业的点位图都整理在一起进行核对排查，从而解决装饰天花上各专业点位发生互相碰撞的情况。
2）美化设计，实现装饰效果
天花设计上不仅仅只有造型和灯具设计，还存在大量的功能性的机电系统的点位设备，因此，将这些点位设备布置在天花上，同时进行美化设计，以保证最佳的设计效果。

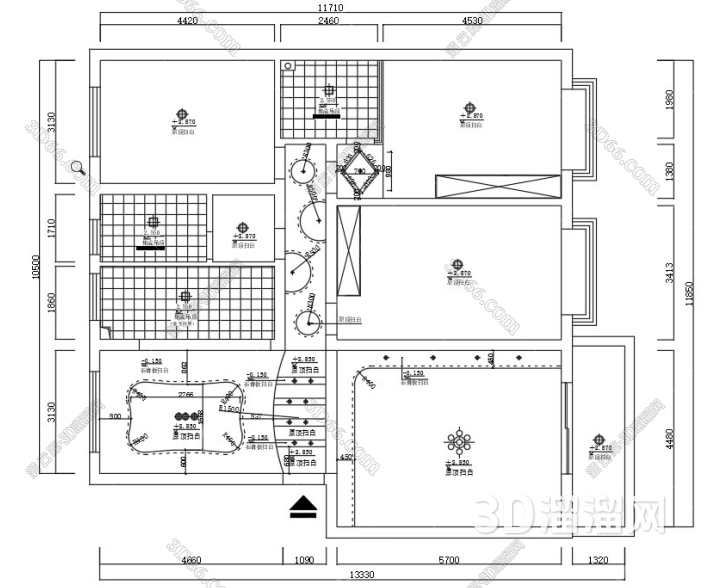

3、天花布置图内容包括哪些？
在吊顶上有天花造型、灯具、风口、喷淋、烟感、检修口等等这些出现在天花上造型及设备，都需要用图纸表现出来。通常需表达的内容如下：
1）天花造型、艺术装置
2）天花灯具
3）喷淋
4）烟感
5）广播喇叭
6）风口（空调风口、消防排烟风口)
7）监控摄像头
8）安全出口、疏散指示
9）检修口
10）防火卷帘（双轨卷帘、单轨卷帘)
11）挡烟垂壁
12）图例说明
好了，关于什么是天花布置图以及天花布置图纸内容就为大家介绍到这里了，希望本文对大家有所帮助。如果你还想了解关于更多施工图素材源文件下载及最新设计资讯，请关注3D溜溜网~
