10个步骤带你看懂建筑施工图纸

关于建筑施工图纸，对于刚接触的人来说看懂并不是一件容易的事，有人说简单，有人说复杂，那到底看懂图纸难不难呢？其实读懂图纸是有技巧的，接下来小编将用10个步骤带大家看懂建筑施工图纸，帮助大家更清晰的了解图纸内涵和施工规划，一起来看看吧~

1、将一套图纸备齐

图纸包括：总平面图、室外管网立面图（或剖面图）、场地地形图；建筑施工图纸、结施、水旋、通施、电施。要注意其中有几张图纸是须特别留意的：建筑节能设计说明、消防设计说明、基础设计说明。

图纸附件：审图意见、图纸修改、变更单、图纸会审记录、招标答疑，施工队关于图纸的联系单，甚至计算书。如果设计过程中发生有设计变更最好要有旧图。（这些有利于发现图纸的缺陷，了解变更内容。对现场监督是非常有用了。关于计算书，一般是不发给工程师的，但最近一次的经验是工程师要有一份）。

合同、工程量清单及其他合同附件。

其他：地勘报告、红线图、市政管网图（给水排水排污供电通讯）、道路交通图等。

2、阅读设计总说明

备好相应的标淮、规范、规程和标淮图集。

3、看建筑设计总平面图

可以更清楚的了解项目总体规划。

4、标注

将各种图纸变更、修改和审图、图纸会审、工程队的图纸疑问标注在图纸上。

5、对照

看一层建筑平面图，对照结构施工图（包括梁板、墙柱）和专业施工图，将相邻轴线的距离计算出来标在结施的梁板图中，并将建筑附件、专业管线的立管位置和重要专业配置在梁板图中用红笔标出。

6、看基础结构施工图

看基础结构施工图中的桩基部分和基础部分，和地下室部分。

7、看建施平面图

对照门窗表将门窗尺寸写在平面图中，并找出建施中，哪些是要在结构主体施工时需留意的地方，如：隔墙、剪力墙开门窗洞口、飘板、装饰线条等，并在梁板图中标出。

8、看结施

一将墙柱梁代号按顺序找到；

二将墙柱梁配筋标注在相应的平面图中；

三同一张平面图中的对称部位的不同配筋和截面尺寸处做上标志，以便在检查中特别注意事项；

四将设计在不同楼层的发生变化的地方，要查出，并标上记号；

五对照建施、专业施工图纸，查看轴线和构件与结构有没有充突的地方，看有没有需特别注意的地方并标识；六楼梯处对照平面图、剖面图，将尺寸一一核算；七屋面图特别要与电梯的相关图纸对照。

9、综合

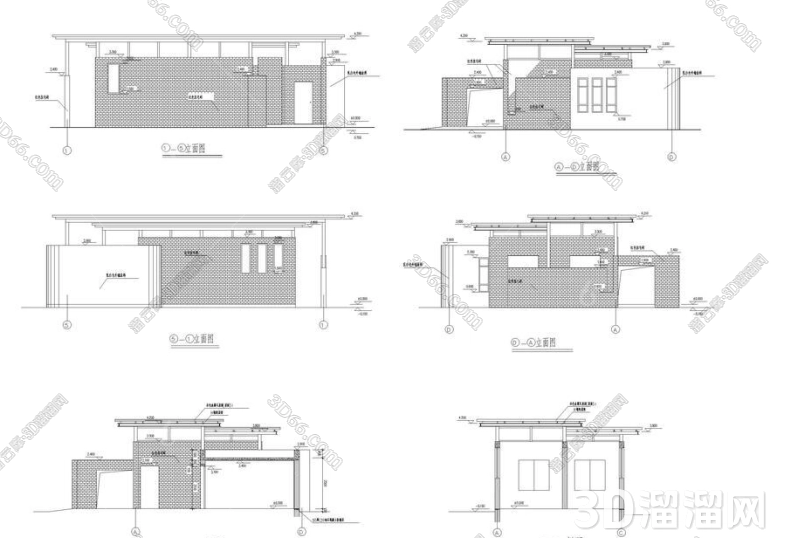

看建施的平面、立面、剖面施工图及门窗表，将表立面变化的地方在平面图上作标记。

10、验收

拿着图纸到施工现场进行对照看图并检查验收，这十分关键，一般工程们不拿图纸到现场对照这是对工作不负责任的表现，将工程队出错后修改的地方在图纸上注明，并将施工缺陷和难点出标明和记录。

好了，关于施工图怎么看的10个详细步骤，大家可以在实际中加以实践，希望本文对大家有所帮助。如果你还想了解关于更多施工图素材源文件下载及最新设计资讯，请关注3D溜溜网~
