如何快速看懂建筑施工图？

建筑施工图是建筑工程中非常重要的一份文件，它是设计师将建筑设计转化为可执行的施工方案的重要工具。然而，对于非专业人士来说，施工图中的各种符号和线条可能会非常晦涩难懂。本文将从简化施工图、掌握常用符号和线条、了解图纸标注三个方面，为大家介绍如何快速看懂建筑施工图。

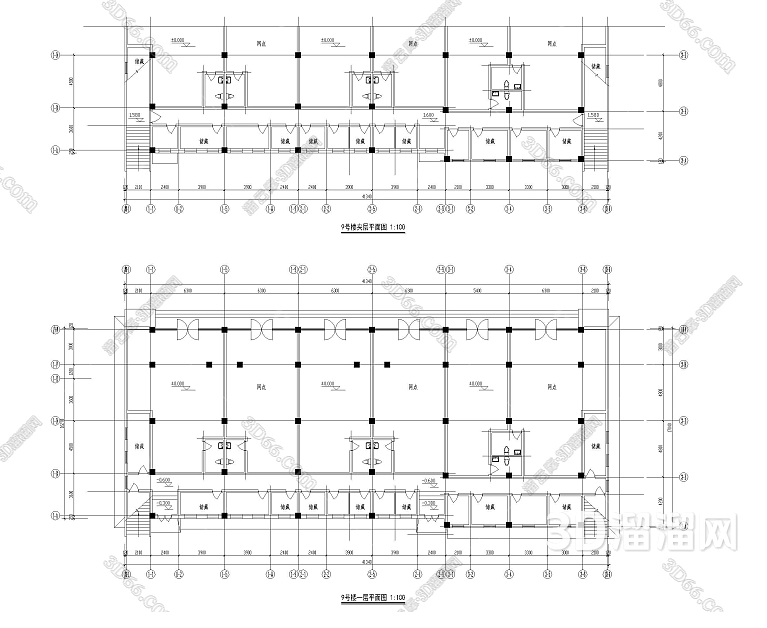

首先，简化施工图是理解施工图的基础。施工图通常包括平面图、立面图、剖面图等多个视图。对于非专业人士来说，可以先从平面图入手。平面图是俯视建筑物的图纸，它展示了建筑物的布局、尺寸和空间位置等信息。通过仔细观察平面图中的各个部分，对图纸进行分析和理解，可以帮助我们形成对整个建筑物的认识。此外，剖面图也是非常重要的一种视图，它展示了建筑物在垂直方向上的构造和细节。通过对平面图和剖面图的交叉分析，可以更加全面地理解建筑物的结构和布局。

其次，掌握常用符号和线条是快速看懂建筑施工图的关键。施工图中常用的符号包括箭头、实线、虚线、填充、阴影和点线等。箭头常用来指示方向或尺寸，实线通常表示实体构件，虚线表示隐藏或断开的构件。填充和阴影用于标识不同材料或功能的区域，点线则常用于标识边缘或细节。了解这些常用符号的含义，可以帮助我们迅速理解图纸中的信息和意图。此外，线条的粗细、长短和颜色也有特定的含义，需要我们注意并加以理解。掌握常用符号和线条可以帮助我们快速识别和理解施工图中的各个元素。

最后，了解图纸标注是快速看懂建筑施工图的关键之一。施工图中常见的标注包括尺寸标注、材料标注和文字说明等。尺寸标注是指对建筑物各个部分的尺寸进行标注，它可以帮助我们准确理解建筑物的大小和比例关系。材料标注是指对建筑物中不同材料进行标注，它可以帮助我们理解建筑物的结构和材料的选择。文字说明通常用于对特定部位或细节进行解释和说明。通过仔细阅读和理解图纸中的标注，可以帮助我们更加准确地理解图纸的意图和要求。

总之，快速看懂建筑施工图需要掌握一定的专业知识和技巧。通过简化施工图、掌握常用符号和线条、了解图纸标注等方法，可以帮助我们更加快速准确地理解施工图，为建筑工程的实施提供良好的支持。在读懂施工图的基础上，我们可以更好地与设计师和施工人员沟
