CAD倒角怎么绘制？

CAD绘图工具因为其强大的功能被很多朋友应用在各大领域，例如设计、工程等等，因此掌握CAD工具的基础操作是至关重要的，本文小溜就为大家介绍CAD倒角如何绘制的相关知识吧。

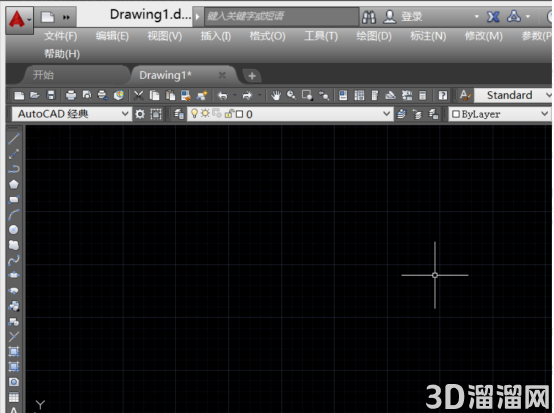

1、打开CAD这款软件，进入CAD的操作界面。

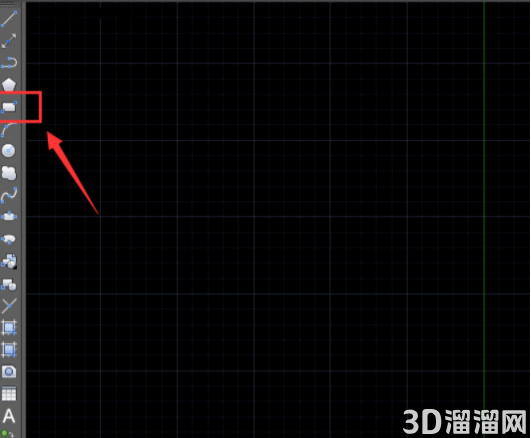

2、打开CAD这款软件之后，在左侧的工具箱内找到矩形工具。

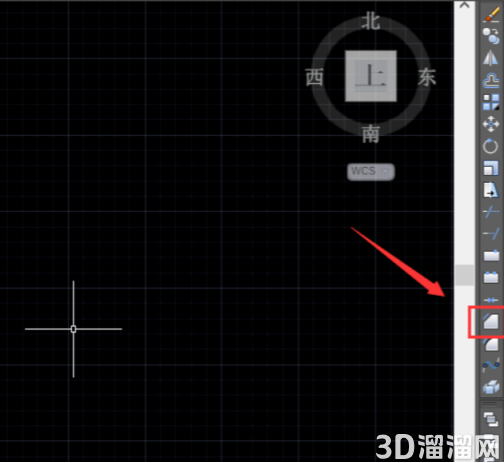

3、使用矩形工具在绘图区里绘制一个矩形，然后在右侧找到倒角命令。

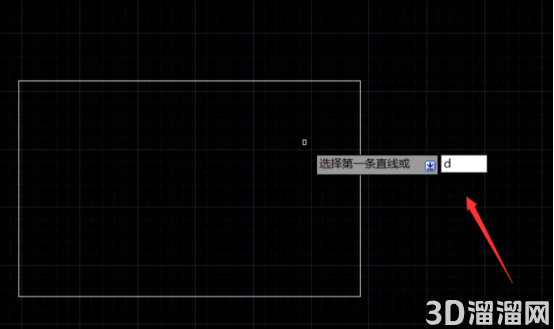

4、选择倒角命令，在提示输入框内输入d命令。

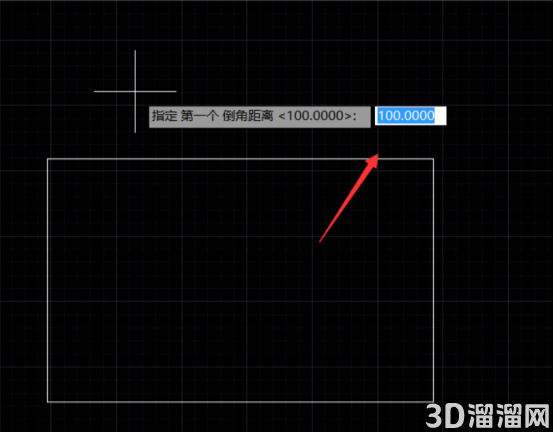

5、输入d命令之后按下回车键提示我们输入倒角的距离，在输入框内输入100。

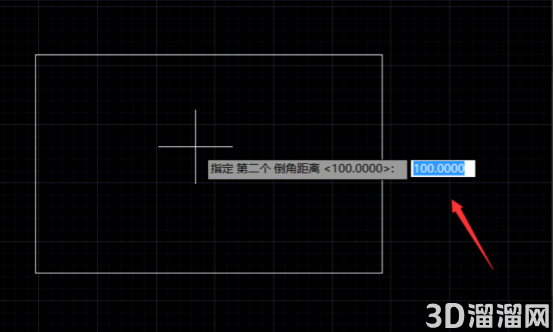

6、输入距离之后按下回车键再在输入框内第二条直线倒角的距离。

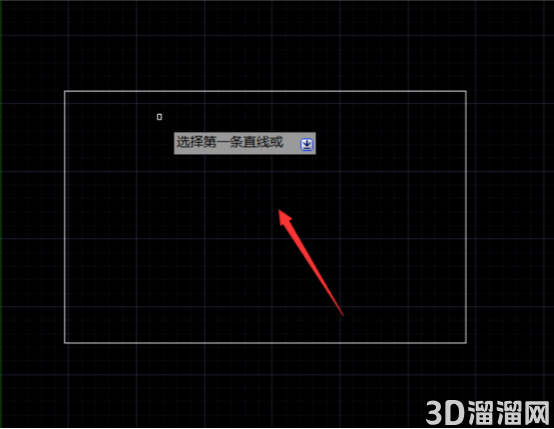

7、输入第二条倒角的距离之后，按下回车键提示我们选择第一条倒角的直线。

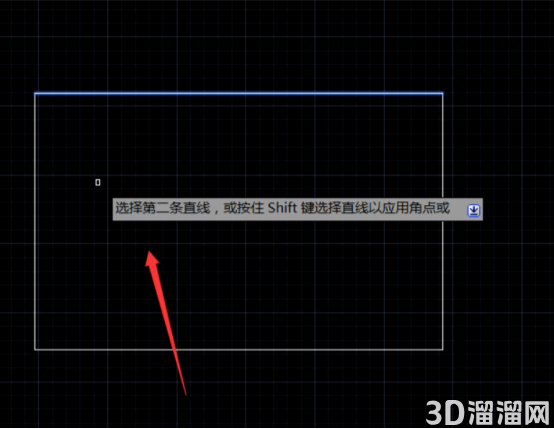

8、选择第一条倒角的直线之后，提示我们选择第二条倒角的直线。

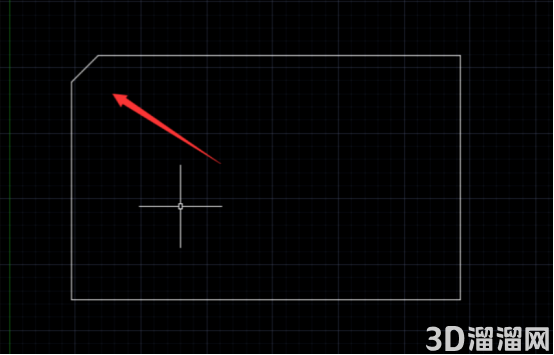

9、选择第二条倒角直线之后我们就得到了倒角。

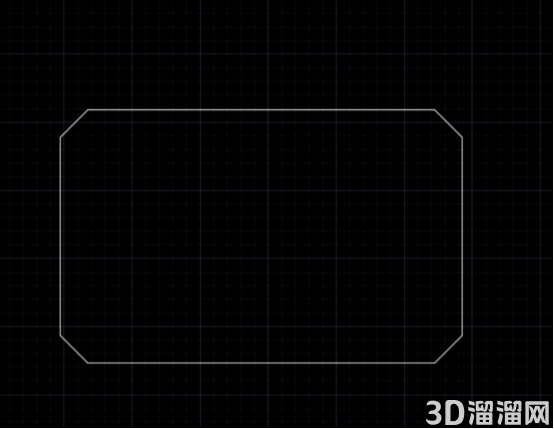

10、按下空格键继续执行倒角操作，将其他的角也进行倒角处理，最后的效果如图所示。
