CAD怎么倒角？

CAD倒角操作方法步骤：

1、在CAD中打开图纸文件后，调用CAD倒角命令，调用方式如下：

（1）菜单栏：点击【修改】—【倒角】；

（2）功能区：点击切换至【常用】选项卡后，在【修改】组中点击【倒角】按钮；

（3）命令行：直接在命令行输入：CHAMFER/CHA，按回车键确认。

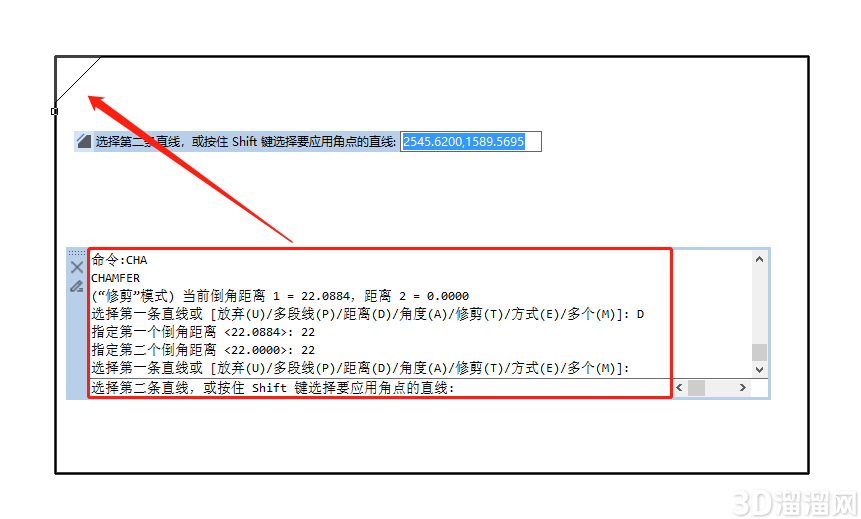

2、执行命令后，根据命令提示输入：D，按回车键确认，设置倒角至选定边端点的距离后，选择要进行倒角对象的第一条边，选择二维多段线的第二个对象或线段来定义倒角。如下图所示：

3、通过指定距离进行倒角的时候需要注意，倒角距离是每个对象与倒角线相接或与其他对象相交而进行修剪或延伸的长度；如果两个倒角距离都为0，则倒角操作会修剪或延伸这两个对象使它们相交，但并不创建倒角线。

4、在以下样例中，将第一条直线的倒角距离设置为 1.0，将第二条直线的倒角距离设置为 1.5。指定倒角距离后，如图所示选择两条直线。
