CAD中组合图形面积怎么计算？

CAD中的面积查询功能除了可以查询单一封闭图形的面积外，还可以查询组合图形的面积。AREA面积命令提供了加、减图形面积和周长的功能。本文将给大家演示使用加减的方法查询组合图形面积的具体操作：

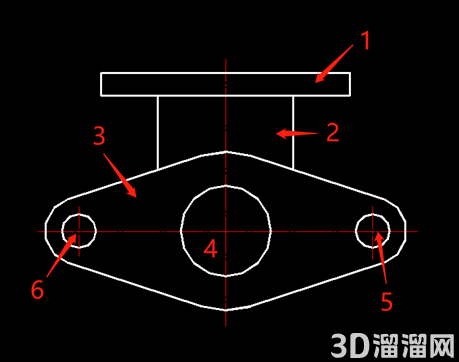

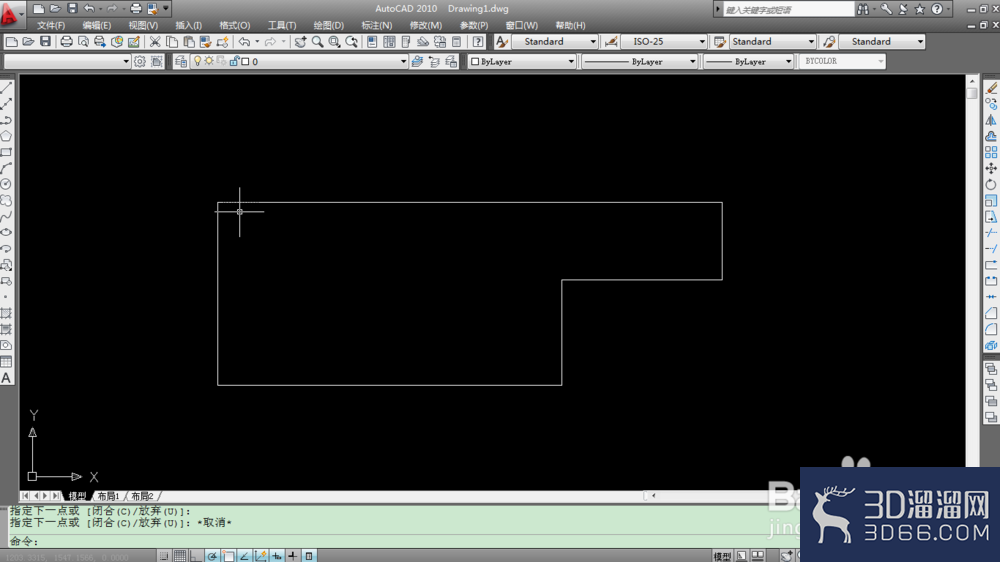

1.使用CAD软件打开一张组合图形的图纸，通过观察图形我们可以想到，要求这个图形的面积需要将图中的1、2、3部分加总后再减去4、5、6三个圆孔部分，如下图所示：

2.单击菜单栏中的【工具】选项卡，在【查询】的下拉列表中点击【面积】按钮，或者直接在命令栏中输入【AREA】按回车键激活面积查询命令；

激活命令后根据命令栏提示进行操作，输入【A】转入“添加”模式，再输入【O】选择添加计算面积的对象；

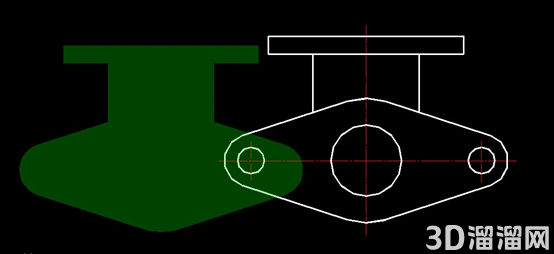

一次选择1、2、3三个对象，选择后会出现如图下所示的图像：

4.添加完三个对象后，按回车键回到选择模式步骤，输入【S】打开“减去”模式，再输入【O】选择需要减去面积的对象；

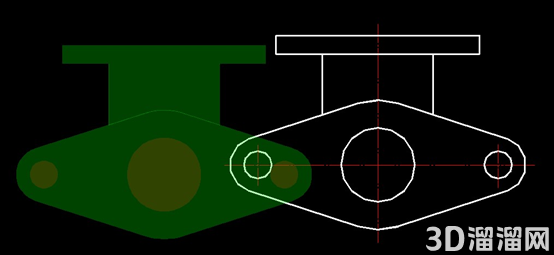

依次选中4、5、6三个对象，选择完成后会出现如下图像：

5.最后，按回车键确认，命令栏中就会出现组合图形的面积了。

今天给大家分享的“CAD中组合图形面积怎么计算”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
