CAD对齐命令的使用方法

在CAD中想要让一个图形与另一个图形快速对齐，对齐命令align可以帮助我们实现。

本文以一个五边形对齐的图例给大家演示对齐命令的使用：

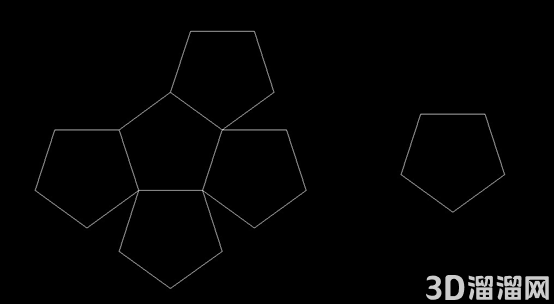

1.打开CAD软件，进入绘图区域，绘制六个五边形，现在需要将旁边的五边形放置到左边图形的剩余一条边上，如下图所示：

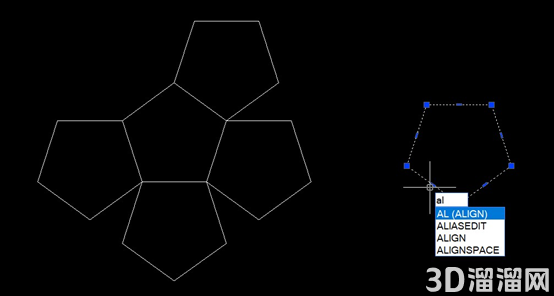

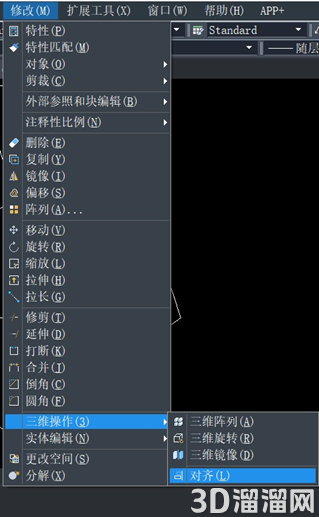

3.选中右边的五边形后使用对齐命令，即单击菜单栏【修改】选项卡，在【三维操作】下拉列表中选择【对齐】按钮或者直接在键盘中输入快捷命令【al】并按回车键确认启动；

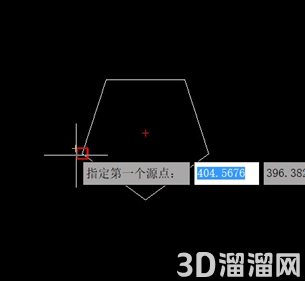

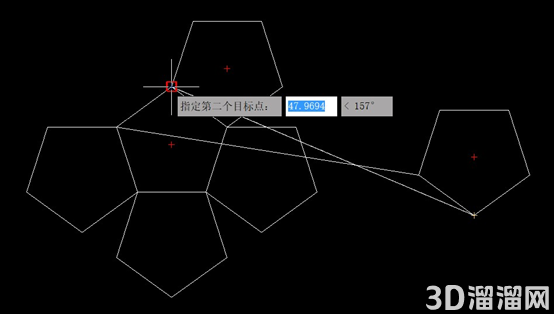

4.根据命令栏提示进行操作，分别指定第一个源点、第一个目标点、第二个源点、第二个目标点，此处需要注意：拾取源点和对应目标点时，一定要根据图形对齐后的摆放方向来拾取点，否则会达不到想要的效果；

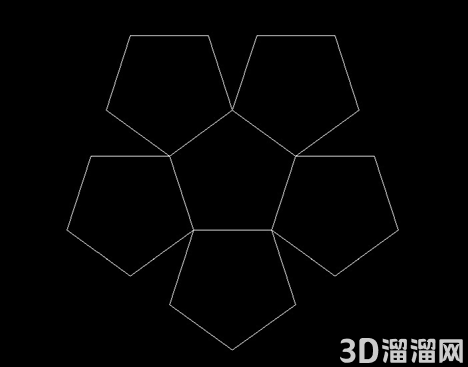

5.选择是否给予对齐点缩放对象时，输入【Y】，按回车键就完成了图形的对齐操作，效果如下图：

今天给大家分享的“CAD对齐命令的使用方法”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
