CAD反转命令使用方法

CAD反转命令是什么？

高版本CAD软件中专门提供了CAD反转命令：REVERSE，其主要用于反转直线、多段线、样条曲线或螺旋线的方向。

CAD反转命令的使用实例：

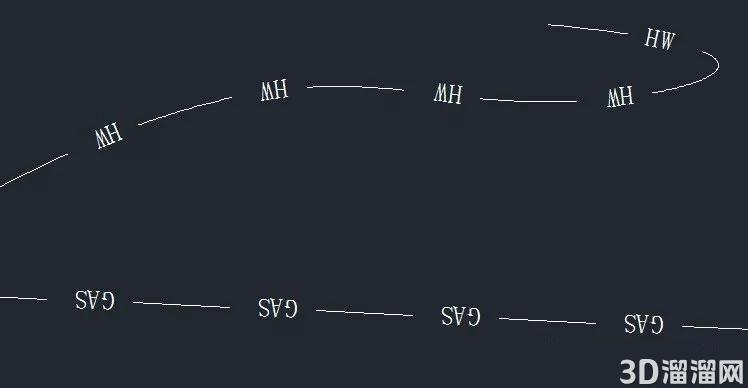

CAD常规的带文字的线型，无论我们往哪个方向绘制线，线上的文字都会保持正常，但如果线型定义中文字和符号设置的是相对旋转的方式时，线型中的文字就可能颠倒。如下图所示：

遇到上图中的这种情况，便可通过调用CAD反转命令来解决问题。具体操作步骤如下：

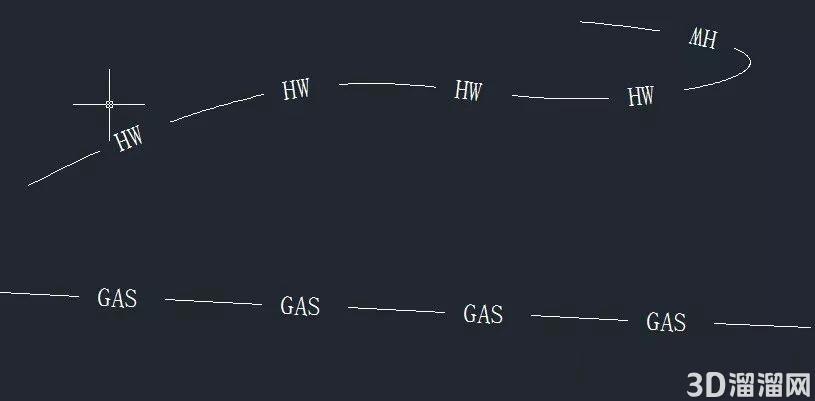

启动CAD，打开图纸文件，调用CAD反转命令REVERSE，根据命令行提示，选择要反转方向的直线、多段线、样条曲线或螺旋，选定后点击回车键，即可反转图形对象方向。如下图所示：

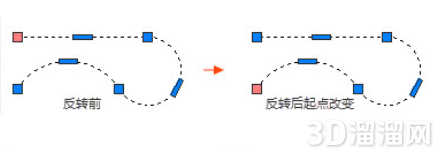

假如要将直线、多段线、样条曲线或螺旋线作为阵列、扫掠、放样的路径线，线的方向会对操作结果有影响，当发现线的方向不是我们需要的方向时，可以用CAD反转命令来改变线的方向。 如下图所示：
