CAD怎么将线段图形转换为多段线？

CAD制图时想要对直线与圆弧构成的整体对象进行多段线编辑，首先需要将这个对象转换成多段线。本文将为大家介绍CAD如何将直线与圆弧转换成多段线，下面一起来看看吧。

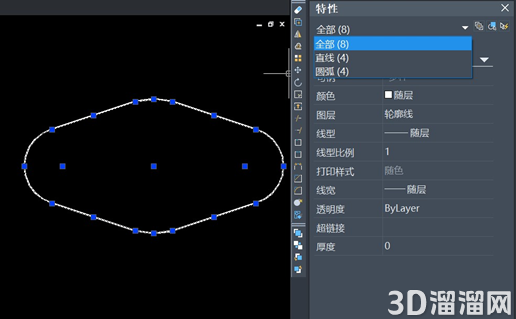

1、使用CAD软件打开需要进行操作的图纸文件，框选住整个图形，从右边的特性栏可以看到这个图形是由4条直线和4段圆弧构成；

2、点击菜单栏中的【修改】面板，选择下了列表中的【对象】，再点击【多段线】按钮，或直接在命令栏中输入【PEDIT】启动多线段编辑命令，接下来按照命令区给出的选项提示依次操作；

3、框选全部要合并的对象，在命令栏提示是否将其转换为多段线时输入【Y】按回车键确认；

4、选择连接方式时，在命令行输入【J】，按回车键确认；

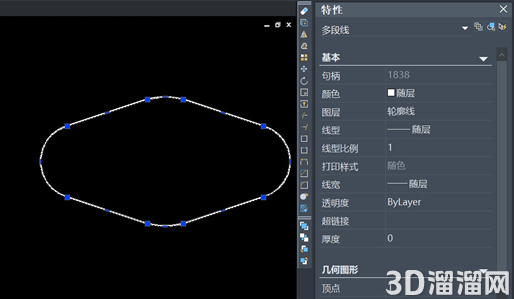

5、按回车键完成操作，再次拾取图形，在特性栏可以看到此时圆弧和直线已合并为一个多段线对象。

给大家分享的“CAD怎么将线段图形转换为多段线”到这里就结束啦，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
