CAD怎么把直线转换为多段线？

分类：CAD图纸作者：小溜时间：2024-06-11 10:34:54

导语：在CAD中，直线和多段线是基础且常用的绘图元素。尽管它们在某些方面相似，但二者的功能和属性有所不同。直线是连接两点的简单对象，而多段线则是由多个直线段或弧线组成的单一对象，这使得多段线在编辑和管理时更为灵活和方便。因此，了解如何在CAD软件中将直线转换为多段线是一项非常实用的技能。接下来，我们将详细探讨这一转换过程。

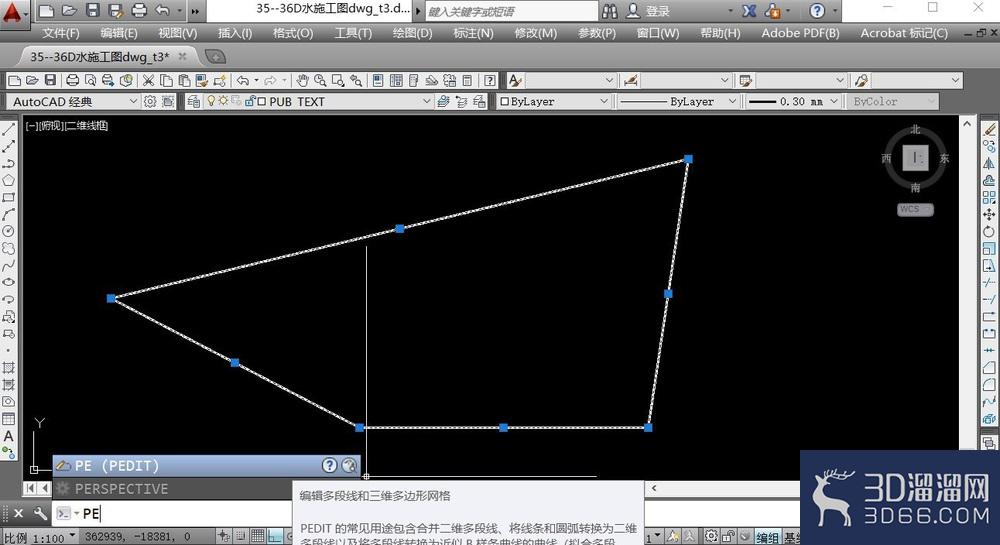

1、输入多段线编辑命令：【PEDIT】，按下空格键确定。

快捷命令：【PE】。

CAD怎么把直线转换为多段线？

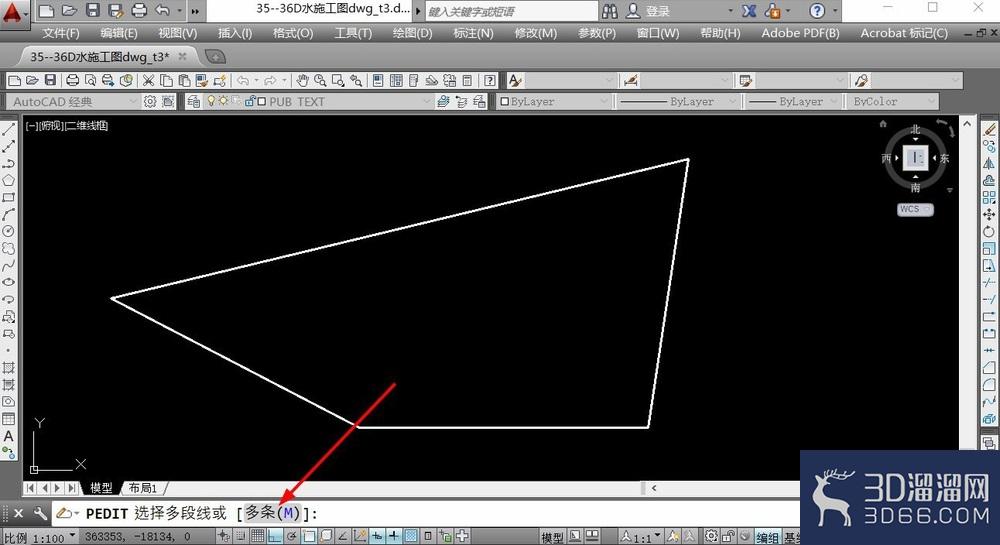

2、在命令栏，点击【多条（M）】。

CAD怎么把直线转换为多段线？

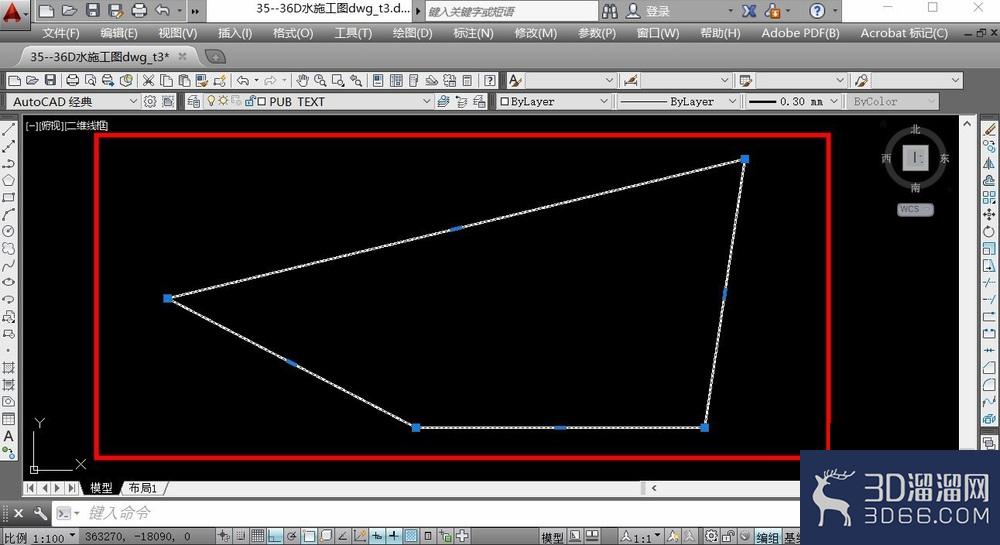

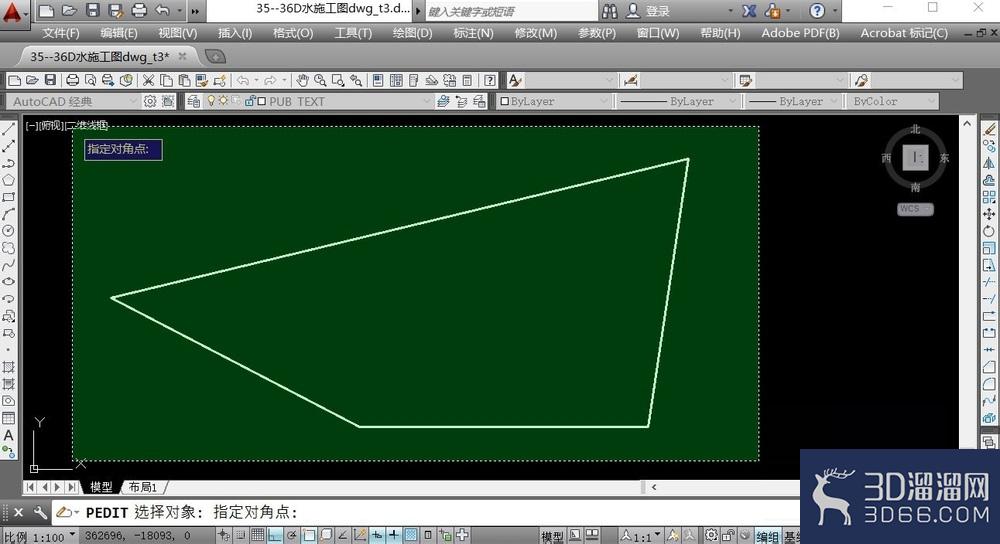

3、框选需要修改的直线，按下空格键确定。

CAD怎么把直线转换为多段线？

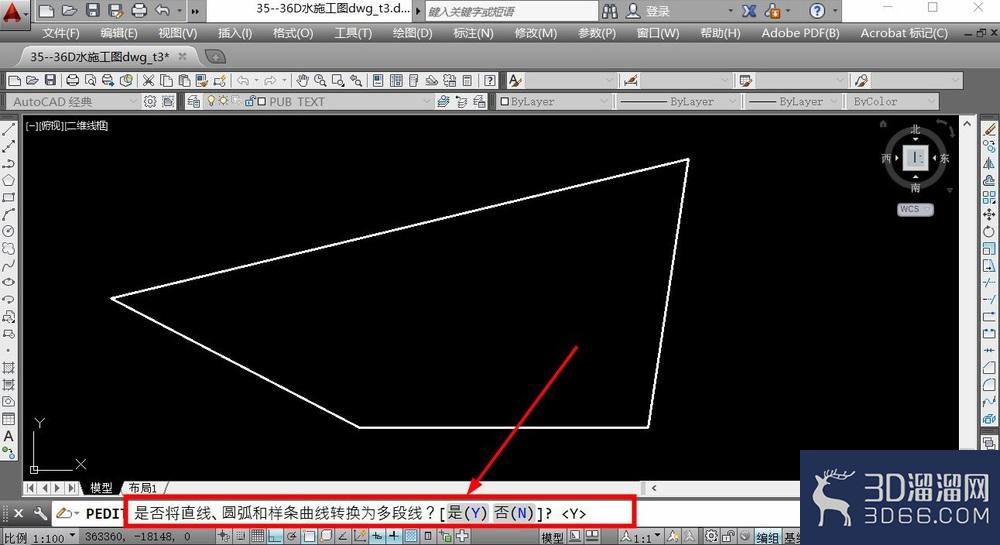

4、命令栏弹出提示，点击【是（Y）】，转换为多段线。

CAD怎么把直线转换为多段线？

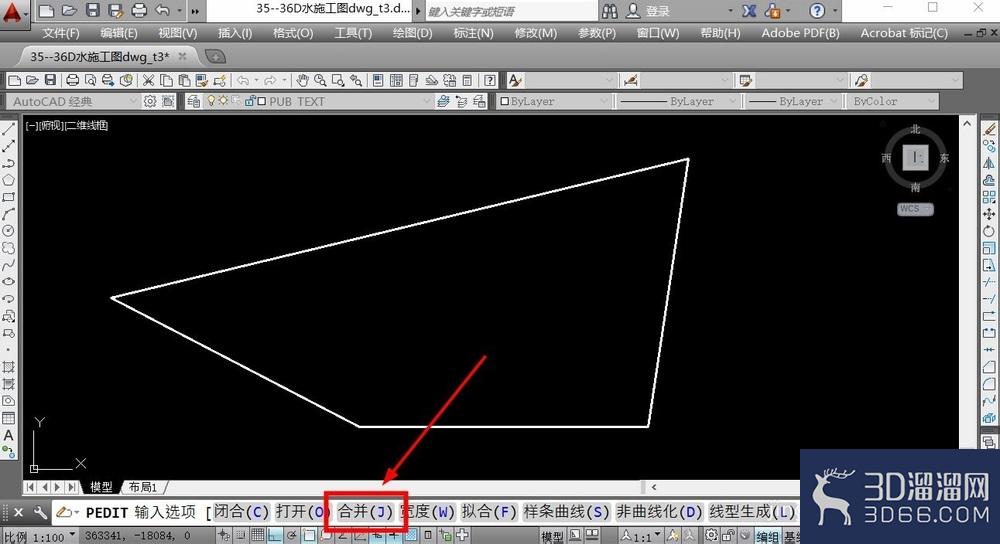

5、在命令栏，点击【合并（J）】，连续按下两次空格键退出命令。

CAD怎么把直线转换为多段线？

6、退出命令后，选中的直线，就会转换为多段线。

CAD怎么把直线转换为多段线？

好啦，以上就是小溜为大家分享的关于“CAD怎么把直线转换为多段线”的全部内容了，希望本文能帮助大家更好的掌握CAD的使用。如果您还想要了解更多cad技巧知识，那么请持续关注3D66文章资讯哦，我们将持续为大家更新！
