CAD怎么在不改变图形坐标位置的情况下旋转视图？

使用CAD制图时，为了方便观察或者便于绘图想要旋转坐标视图但又不希望改变图形的坐标，本文为大家介绍两种方法实现视图的旋转，下面就跟 小溜一起来看看吧！

方法一：利用UCS和PLAN命令旋转视图

UCS命令也可以用于旋转坐标轴，但UCS命令只可以旋转坐标轴而不会旋转图纸上的对象，因此需要和PLAN命令一起使用才能让视图与坐标轴对齐，实现旋转视图且不改变图形坐标。

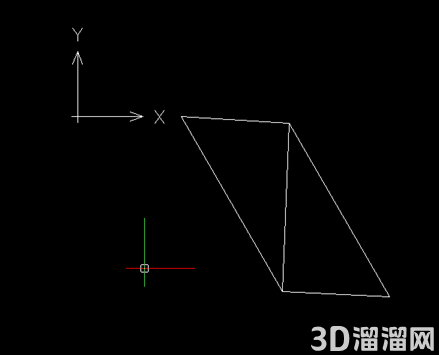

1.输入UCS，按回车键激活命令，根据命令栏提示输入Z，按回车，再输入要旋转的角度，使坐标系发生旋转；

2.然后输入PLAN，按回车键激活命令，输入C或直接按回车键选择“当前用户坐标系”，让视图跟坐标系对齐。

3.再次输入UCS，按回车键激活命令，输入W，回车，将坐标系恢复成默认的世界坐标系。

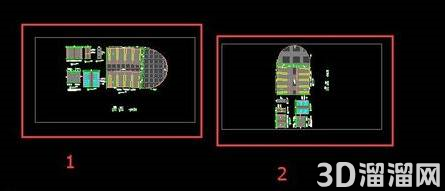

这样就将视图顺时针旋转了60°且保持图形坐标不变。

方法二：视图旋转命令——DVIEW命令这个命令可以用于旋转视图，下面为大家演示DVIEW命令的实操步骤：

1、使用CAD软件打开一个需要进行视图旋转的图纸，在试图旋转之前，我们需要明确图形的旋转角度；

2.输入【DVIEW】命令，按回车键确认，软件会提示选择一个对象。

3.选中对象后，可以通过移动鼠标旋转图形以此来预览视图旋转的效果；

4.按回车键确认对象的选取，根据命令栏提示，输入【TW】，按回车键确认，此时可以通过移动光标来确定视图的旋转角度，也可以直接输入已确定好的角度，图像会以逆时针方向为正方向进行旋转。

5.按回车键确认，就可以看到试图已经被旋转了，且坐标轴也随之旋转，因此图像的坐标位置没有发生改变。

在模型空间中绘图，直接调整UCS的角度比较方便绘图。如果需要在图中标注实际的坐标值，可以用DVIEW或UCS、PLAN命令来旋转视图，但不改变坐标系。
