电气接线图及电气原理图指南

一、电气原理图

电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。 运用电气原理图的方法和技巧，对于分析电气线路，排除电路故障、程序编写是十分有益的。

电气原理图是根据控制线图工作原理绘制，具有结构简单，层次分明。主要用于研究和分析电路工作原理，要想看电气原理图要先清楚其中的电气原理及其符号所表示的含义。

看原理图先看主电路，再看控制电路。控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

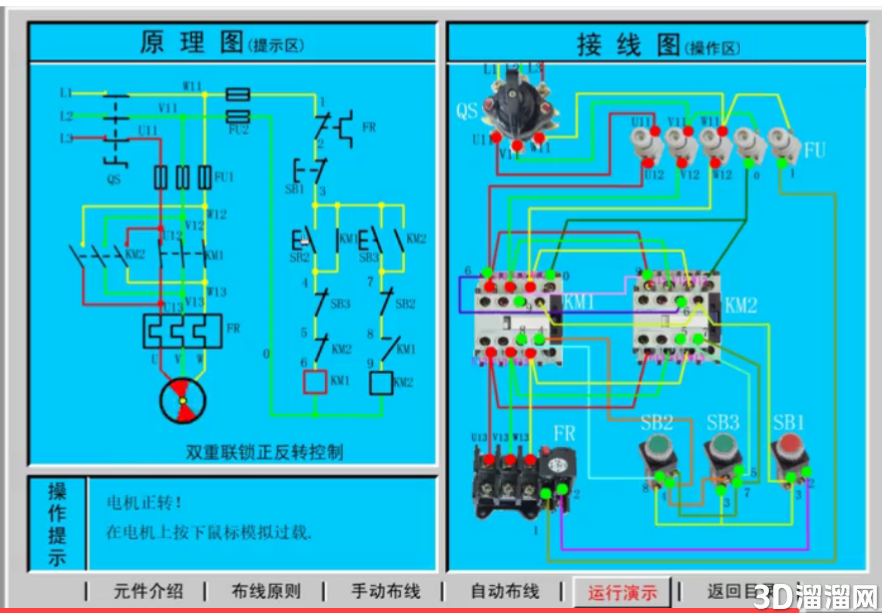

电气原理图和电气接线图

对于复杂的控制电路，分割成若干个局部控制电路，然后与典型电路相对照，逐步分析，电路原理图又分为集中式、展开式两种。

集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。

识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。

展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路。凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。

识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。集中式、展开式电路图互相补充、互相对照来识读更易理解。

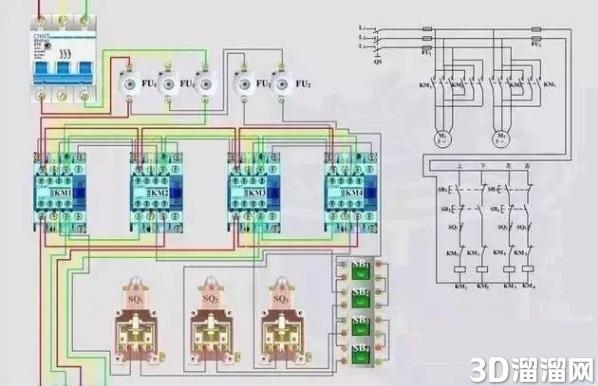

电动葫芦接线图和原理图

二、电气接线图

电气接线图是根据电气设备和电器元件的实际位置和安装情况绘制的，只用来表示电气设备和电器元件的位置、配线方式和接线方式，而不明显表示电气动作原理。主要用于安装接线、线路的检查维修和故障处理的指导。

1、接线图中一般示出如下内容：

电气设备和电器元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。

380电机正转过载保护接线图和原理图

2、所有的电气设备和电器元件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与电路图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与电路图中的标注一致，以便对照检查接线。

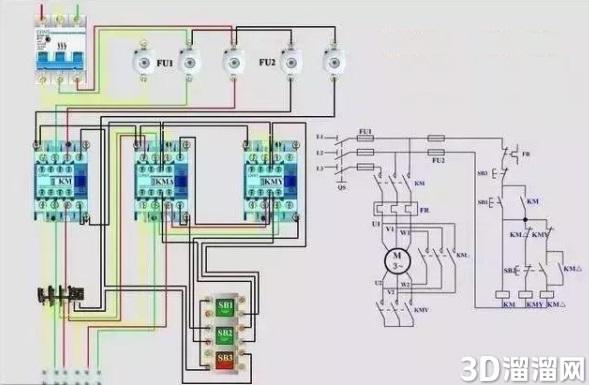

接触器星形、三角形控制接线图和原理图

3、接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。凡导线走向相同的可以合并，用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。

另外，导线及套管、穿线管的型号、根数和规格应标注清楚。主要作用电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机、电器、线路之间的电气接线；由电气接线图可获得对该系统的更细致的了解。

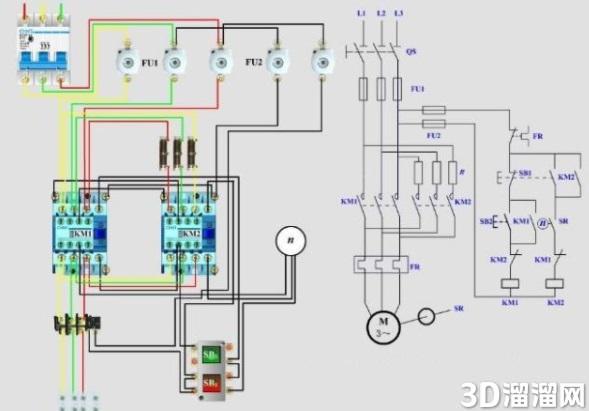

电动机反接制动接线图和原理图
