电气图分类介绍 CAD电气图纸

1，系统图或者框图

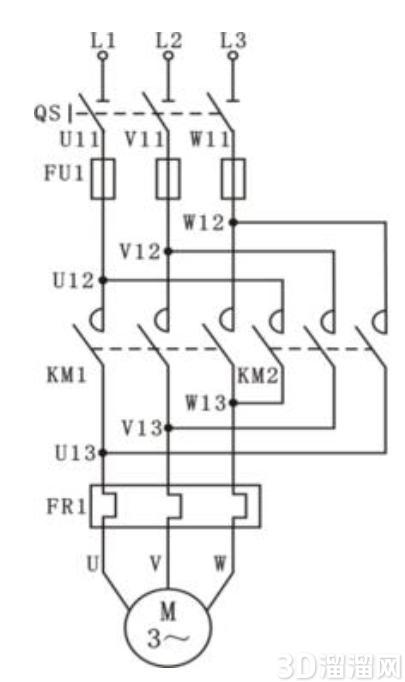

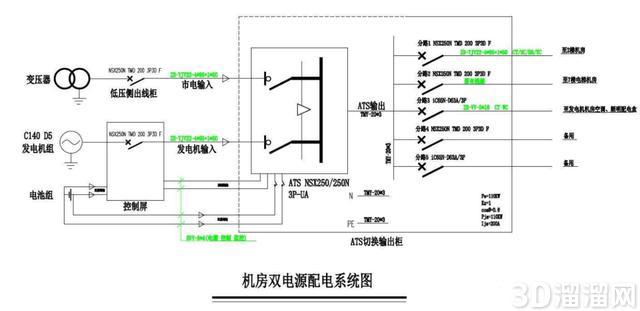

系统图和框图就是利用符号或带注释的线框概略系统或分系统的基本组成、相互关系及其主要特征的一种简图。电动机正反转系统图（图1-1）就表示了它的供电关系，其供电过程是电机正转时三相电源L1,L2,L3→隔离开关QS→熔断器FU→接触器KM1→热过载保护继电器FR→电机M；电机反转时三相电源L1,L2,L3→隔离开关QS→熔断器FU→接触器KM1→热过载保护继电器FR→电机M。机房双电源供电系统图（图1-2）表示的供电顺序是市电电源或者发电机电源→双电源转换装置ATS→各机房回路。系统图或者框图常用来表示整个工程或者某一项目的供电方式和电能输送关系，也可表示某一装置或设备各主要部分的关系。

2，电路图

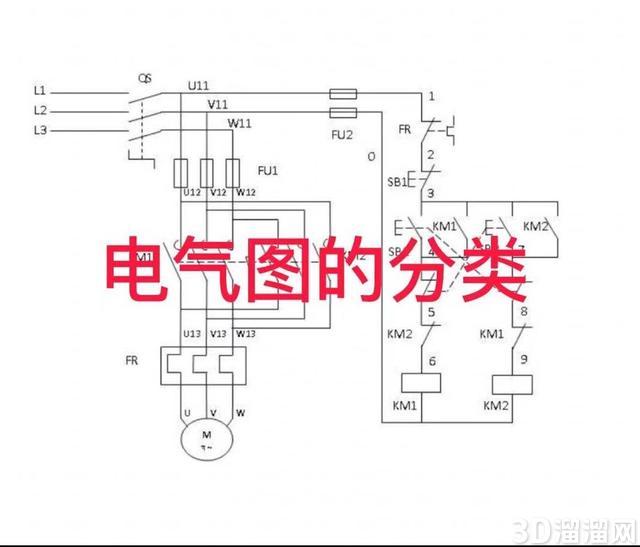

电路图就是按照工作顺序用图形符号从上到下、从左到右排列，相信表示电路、设备、或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。其目的是便于深入理解设备的工作原理、分析和计算电路特征及参数，所以这种图又称为电气原理图和原理接线图。在电机正反转电路图（图2）中，当按下按钮SB2时常开触点闭合，常闭触点打开，接触器KM1的线圈得电，同时电机M得电正转运行，同时：KM1常开触点闭合，KM1常闭触点断开。当按下按钮SB3时常闭触点断开，接触器KM1失电释放，KM1常闭触点闭合，电机停止运行，同时SB3常开触点闭合，接触器KM2线圈得电吸合，电机得电反转运行，KM2常开触点闭合，KM2常闭触点断开。接触器KM1和KM2互锁，避免电气短路。当按下按钮SB1或热过载保护继电器FR动作断开时，电动机停止运行。

3 ，接线图

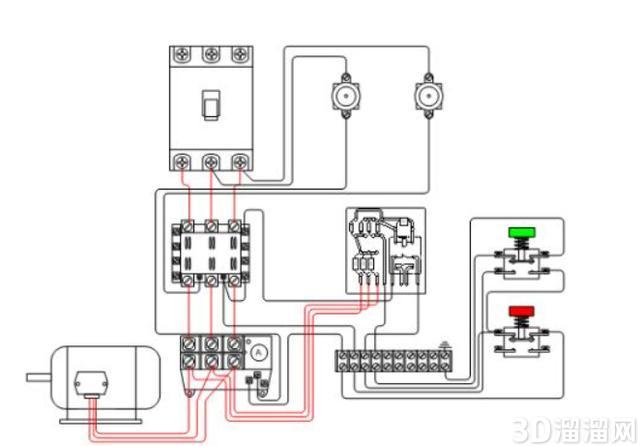

接线图是一种简图或表格，主演表示电气装置内部元件之间及其外部其它装置之间的连接关系，便于制作、安装及维修人员接线和检查。图3为PLC接线图，详细表示了各电气元件的连接关系。

当一个装置比较复杂时，接线图又可分解为以下几种。

单元接线图：表示成套装置或设备中一个结构单元内的各元件之间连接关系的一种接线图。这里的“结构单元”是指在各种情况下可独立运行的组件或某种组合体，如电动机、开关柜等。互连接线图：表示成套装置或设备的不同单元之间连接关系的一种接线图。端子接线图：表示装置或设备的端子及接在端子上外部接线（必要时包括内部接线）的一种接线图电线电缆配置图：表示电线电缆两端位置，必要时还包括电线电缆功能、特征和路径等信息的一种接线图。4,  电气平面图

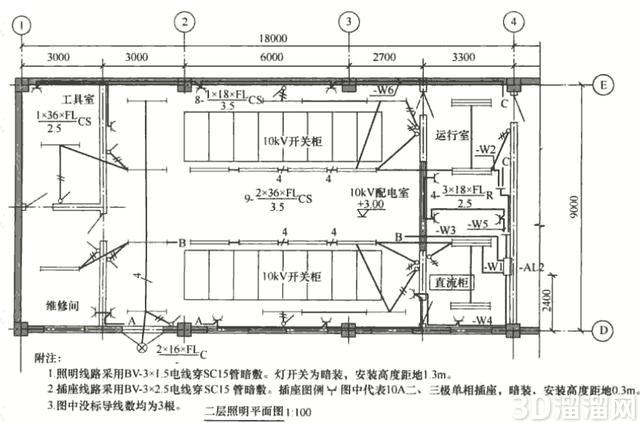

电气平面图是表示电气工程项目的电气设备、装置和线路的平面布置图，一般是在建筑平面图的基础上绘制出来的。常见的电气平面图有供电平面图、变配电所平面图、电力平面图、照明平面图、弱电系统平图、防雷与接地平面图等。图4是某楼层的照明电气平面，它表示了该楼层各电气设备和元件的平面布置和供电关系。

5,  设备布置图

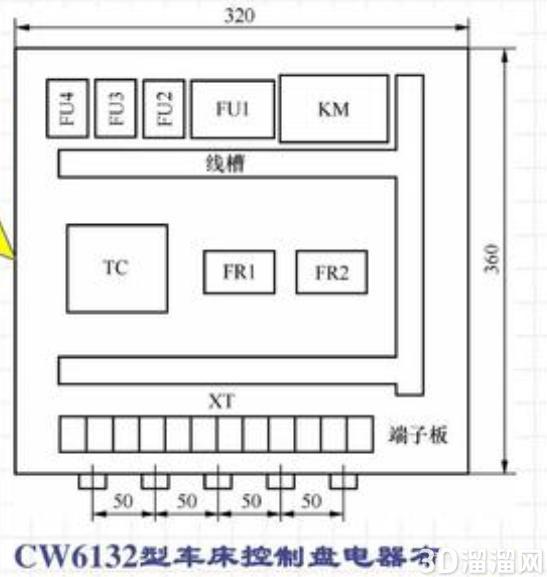

设备布置图主要用于表示各种设备和装置的布置形式、安装方式及相互之间的尺寸关系，通常由平面图、主面图、剖面图等组成。这种图按照三视图原理绘制，与一般机械图没有太大的区别。图5表示的是一个机床控制盘里面的电气元件布置图，有熔断器FU,接触器KM,变压器TC,热过载保护继电器，端子板XT等。

6，设备元件和材料表

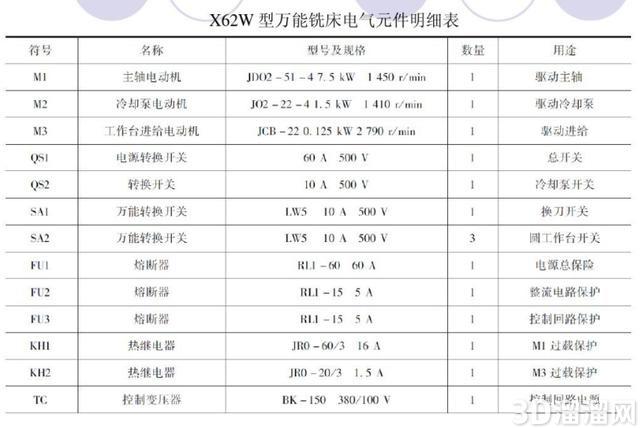

设备元件和材料表是一种把成套设备、装置中各组成部分和相应的数据集中在一起的表格，用来表示各组成部分的名称、型号、规格、和数量等，便于读者阅读，了解各元件在装置中的作用和功能，从而读懂装置的工作原理。设备元件和材料表是电气图的重要组成部分，它可置于图中的某一位置，也可单列一页（视元器件材料多少而定）。为了 方便书写，通常是从下而上排序。图6表示的是一个机床的电气元件明细表。

7，其它电气图

除了上述一些较为常用的主要电气图外，在实际电气工程中还存在多种形式的其它电气图。例如，对于较复杂的成套装置或设备，为了便于制造，通常还会有局部的大样图、印刷电路板图等，而为了装置的技术保密，往往只给出装置或系统的功能图、流程图、逻辑图等。从中不难看出，电气图总类很多，但这并不意味着所有的电气设备或装置都应具备这些图纸。根据表达的对象、目的、和用途不同，所需图的种类和数量也不一样。对于简单的装置，可把电路图和接线图合二为一；对于复杂装置或设备，则应分解为几个系统，每个系统都包括以上各种类型图。总之，电气图作为一种工程语言，应以简单明了的方式进行表达。
