CAD旋转作图[参考]命令有什么用？

在CAD[旋转]Rotate命令中，有一个[参考] Reference变量，很多小伙伴不知道CAD旋转作图[参考]命令有什么用，以及其含义和区别，那么本篇教程来详细的解释。

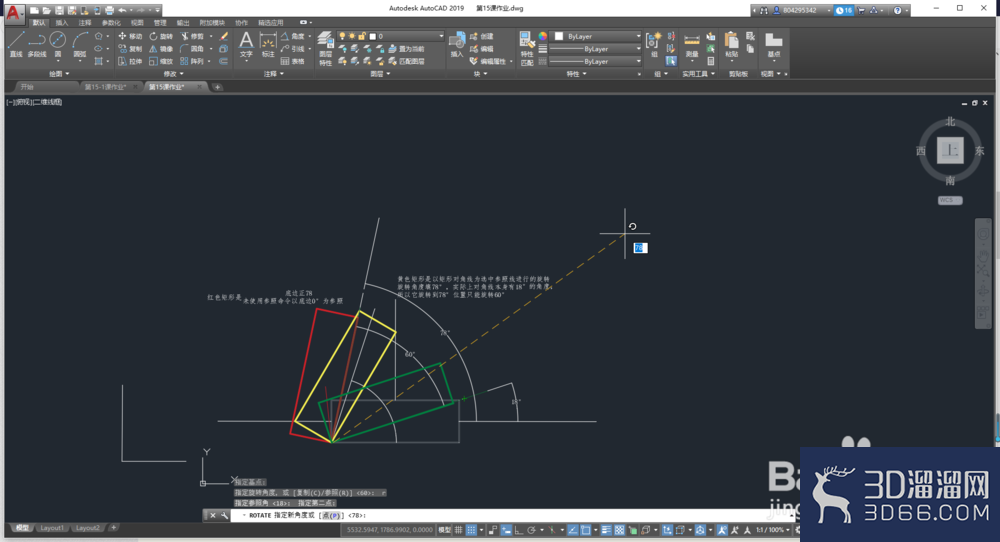

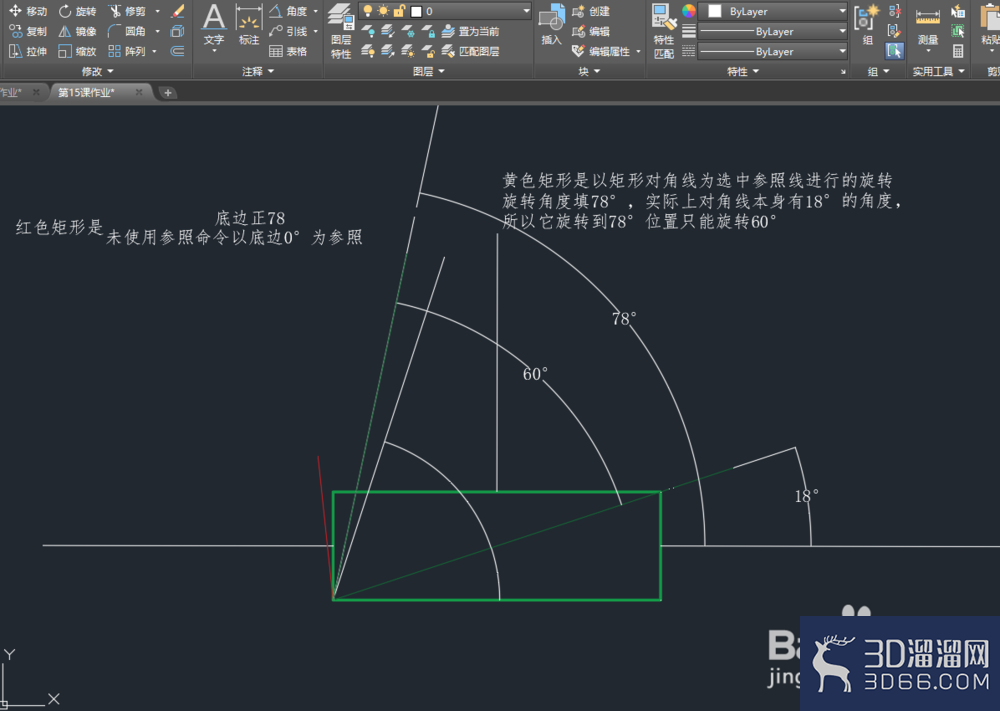

以最新版CAD2016为例：一个绿色矩形平放在X极轴上，底边与极轴夹角为0°，对角线为18°。现在开始使用旋转命令，这里以旋转78°为例看一下最后矩形旋转的位置差别在哪里。绿色为旋转前的初始位置。

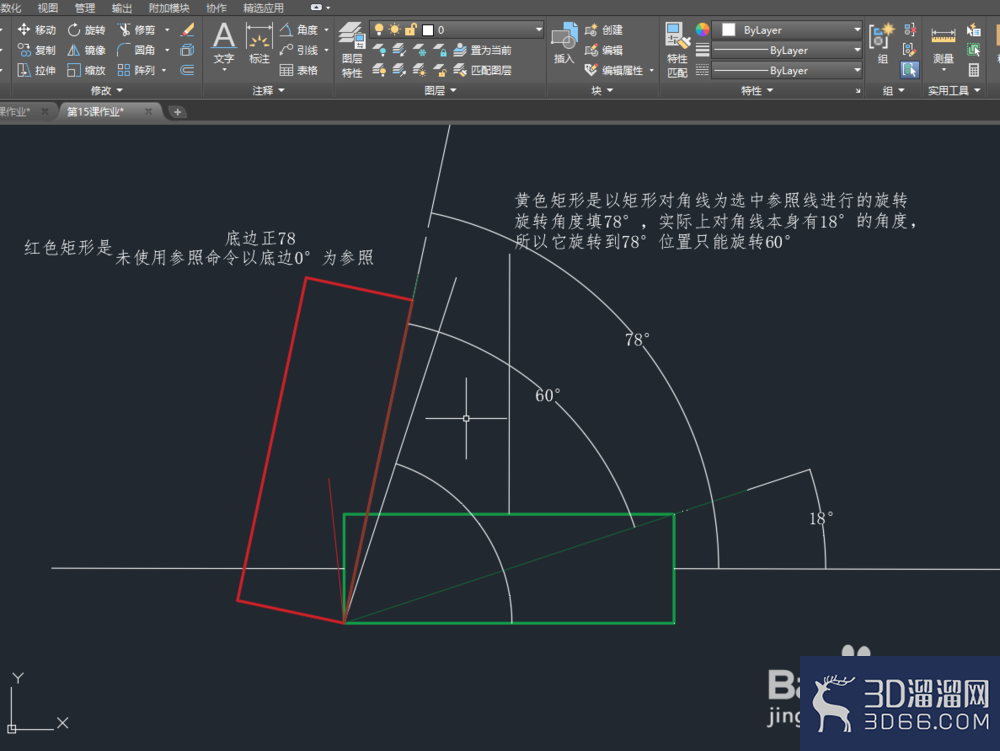

红色是直接使用旋转命令进行78°交的正向旋转。这里基点相同。可见矩形底边带动矩形旋转了78°

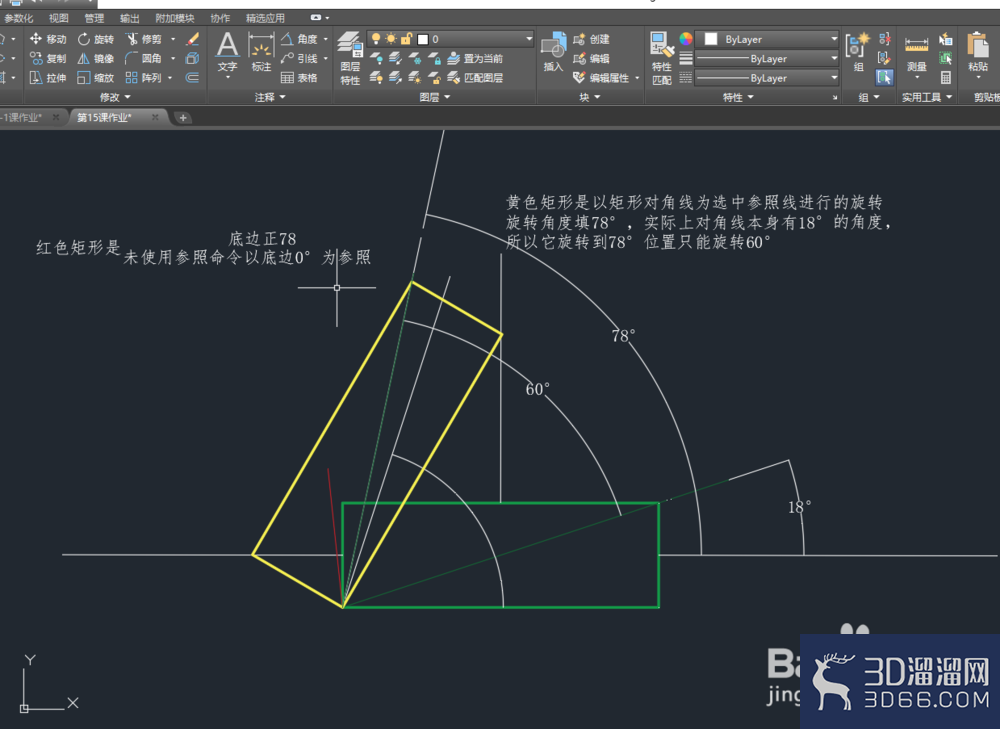

黄色是通过初始矩形的对角线作为参考（运用[参考]命令通过气上两点选中）命令最后要求输入旋转的角度，这里填写78°，作图后发现对角线按要求运动到了78°线位置，，由于对角线本身有18°的起始角度，所以当输入78°偏移量时，实际上这个矩形只能旋转60°。

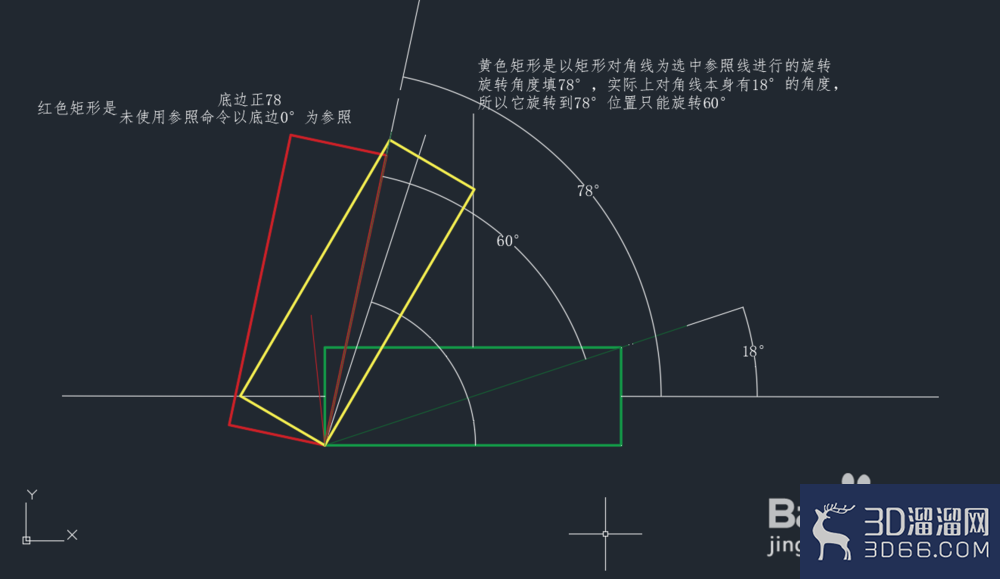

结论，由此可见，旋转命令中不管输入角度有没有进行参照，确认命令角度最后的位置是不变的，至于旋转的实际角度，只和旋转的参考边线位置有关系。所以可以说[参考]命令只是描述了一个相对参考的对象。

“CAD旋转作图[参考]命令有什么用？”的内容就分享到这里了，大家看完了本篇的介绍，大家应该都已经了解清楚了，这样会不会更方便日后的使用。
