cad绘制过街天桥？

CAD常用于一些城市或者建筑的设计规划，所以有时候也会接触到天桥，那么cad绘制过街天桥呢？一般绘制过街天桥，练习使用正交直线和连续复制、镜像等，具体操作如下：

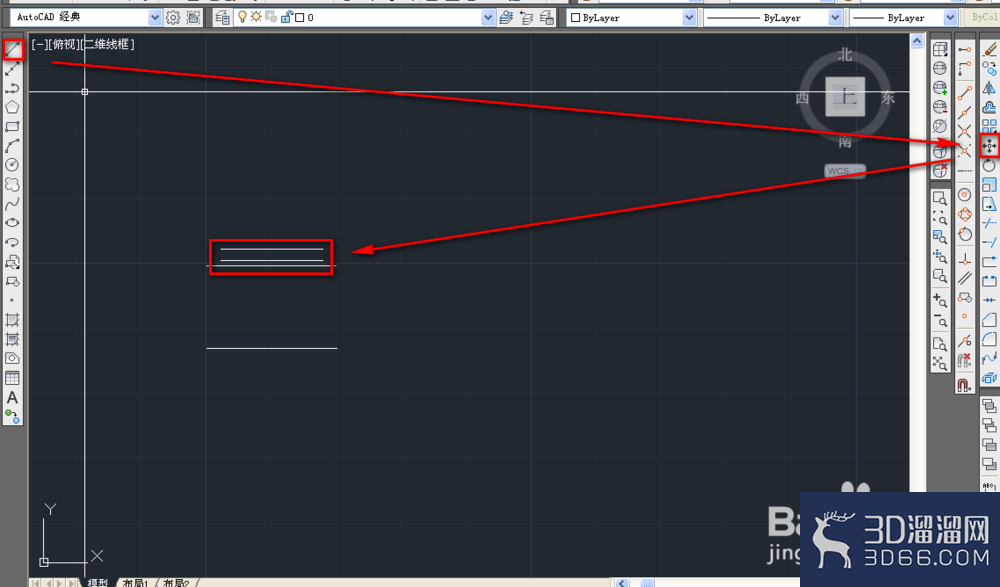

1、打开cad，绘制两条平行线，如下图。

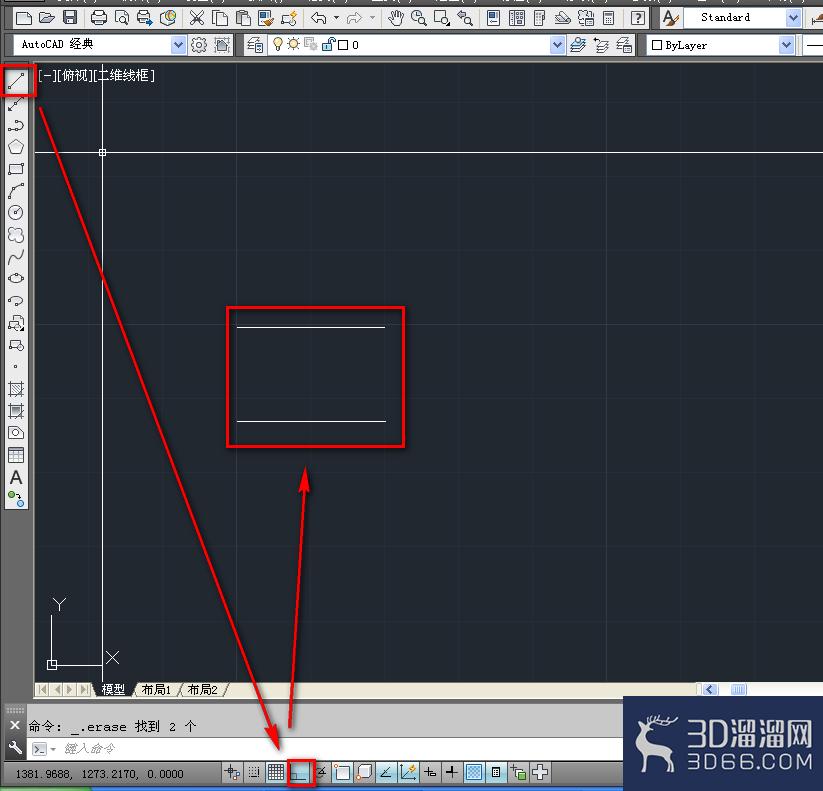

2、绘制两条稍微短一些的平行线，将他们移动到距离宽平行线较近的地方，如下图。

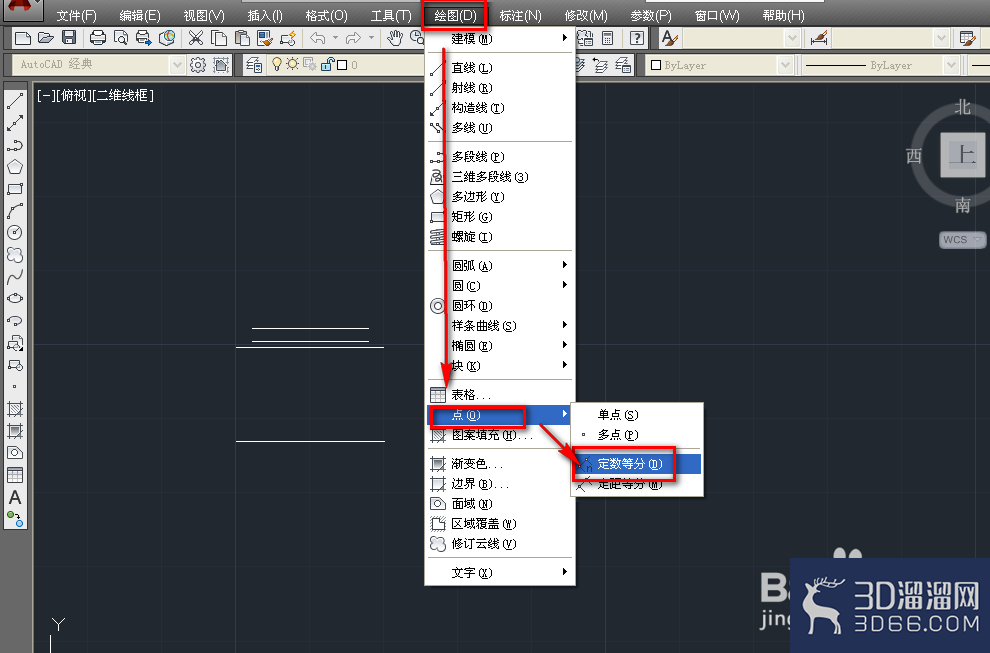

3、将小平行线中的一条直线平分为8段，如下图。

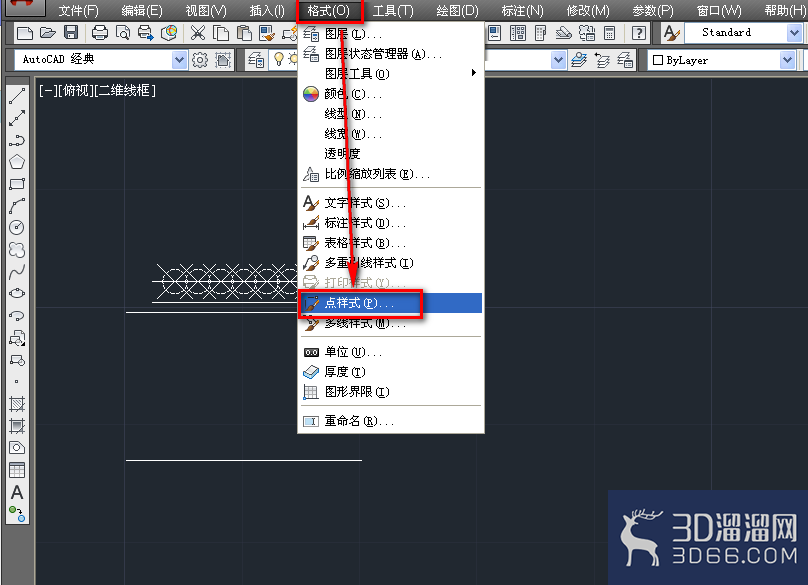

4、点击菜单栏的格式，点样式，如下图。

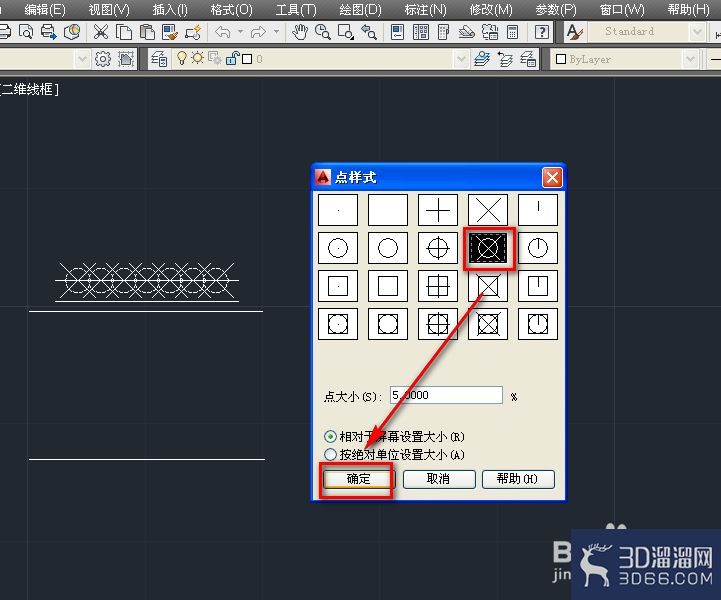

5、修改点样式，容易看到等分点，如下图。

6、使用直线工具，绘制人形梯，注意关闭对象捕获，开正交，捕获点的使用，如下图。

7、使用修剪工具，修剪掉多余的线，如下图。

8、使用复制工具，复制人形梯，如下图。

9、绘制辅助线，用来镜像使用，如下图。

10、使用镜像工具，将绘制的人形梯镜像到平行线的另一侧，如下图。

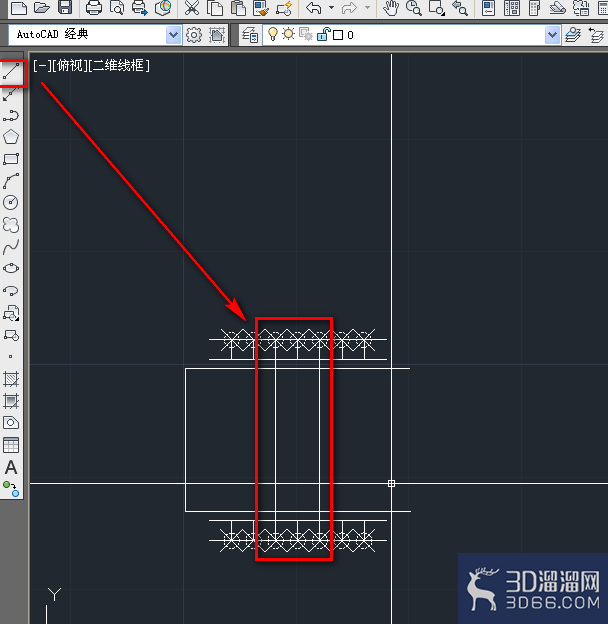

11、画天桥，使用直线工具绘制垂直的平行线，如下图。

12、删除辅助线，更改点样式，完成绘制。

这次“cad绘制过街天桥？”的分享就到此结束啦，这样一个简单的天桥就画出来了，细致的小伙伴可以添加上尺寸，完善一下细节就好了。
