犀牛Rhino的圆弧工具怎么用？

犀牛Rhinoos中提供了多种方式创建圆弧，例如通过圆心起点及角度、两个端点及方向、两个端点及过圆弧的另一点等各种方式绘制圆弧，并且可以在曲线端点以圆弧延长等具体条件绘制圆弧，今天我们就来看犀牛Rhino的圆弧工具怎么用的吧！

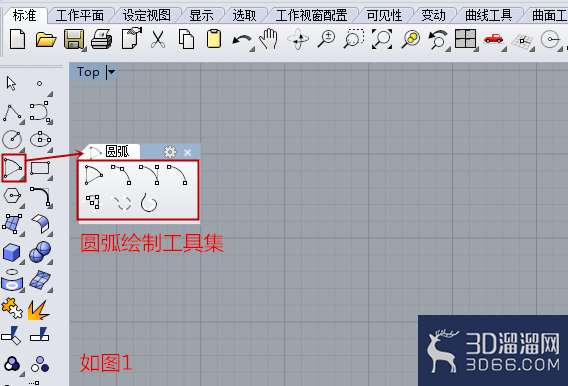

工具/原料电脑犀牛Rhino5.0软件方法/步骤

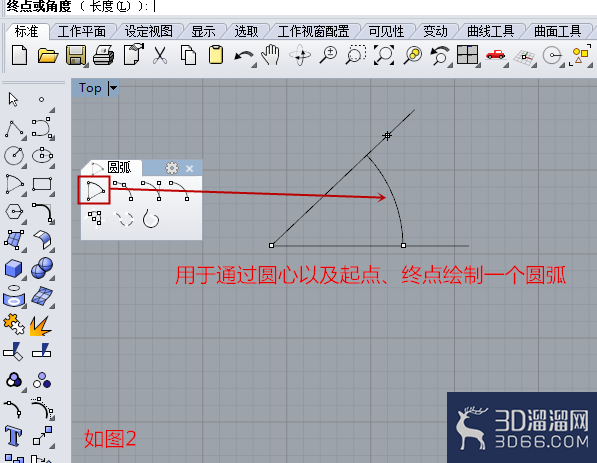

1、（Arc），用于通过圆心以及起点、终点绘制一个圆弧，操作方式为：点击按钮后，先绘制圆弧圆心，然后依次绘制圆弧起点和终点。如图2所示。

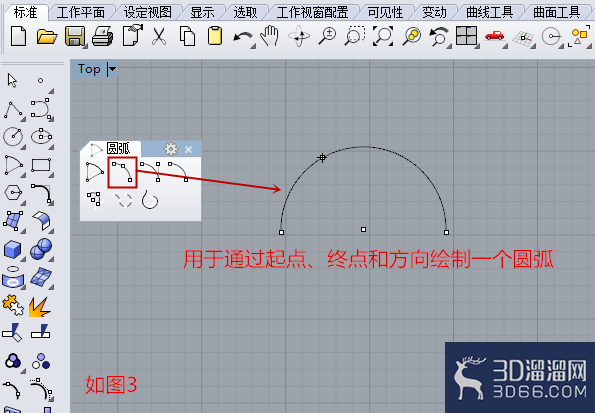

2、（Arc（StartPoint）），用于通过起点、终点和方向绘制一个圆弧，操作方式为：点击按钮后，先绘制圆弧的起点、终点，然后再拾取一点确定圆弧的弧度。如图3所示。

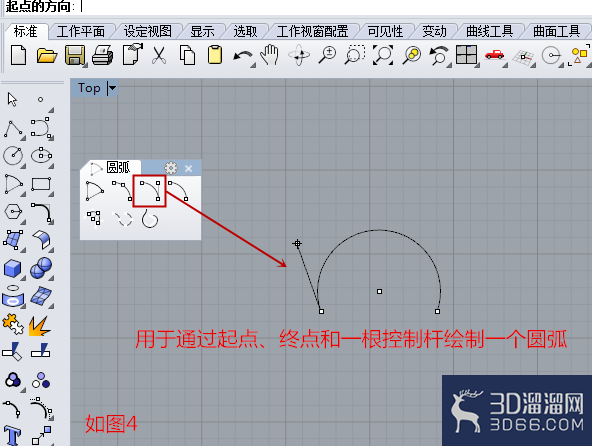

3、（Arc（StartPoint）（Direction）），用于通过起点、终点和一根控制杆绘制一个圆弧，操作方式为：点击按钮后，先绘制圆弧的起点、终点，然后通过一根控制杆确定圆弧的弧度。如图4所示。

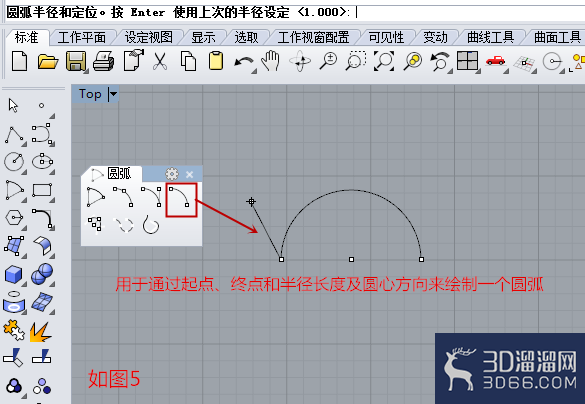

4、（Arc（StartPoint）（pause）），用于通过起点、终点和半径长度及圆心方向来绘制一个圆弧，操作方式为：点击按钮后，先绘制圆弧的起点、终点，然后通过确定圆弧半径长度及圆心方向来绘制一个圆弧。如图5所示。

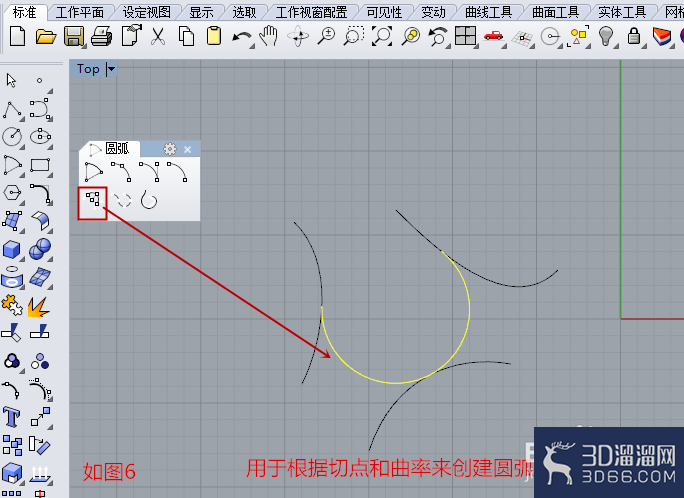

5、（Arc（Tangent）），用于根据切点和曲率来创建圆弧，操作方式为：点击按钮后，先绘制该相切圆，再绘制圆弧圆弧。如图6所示。

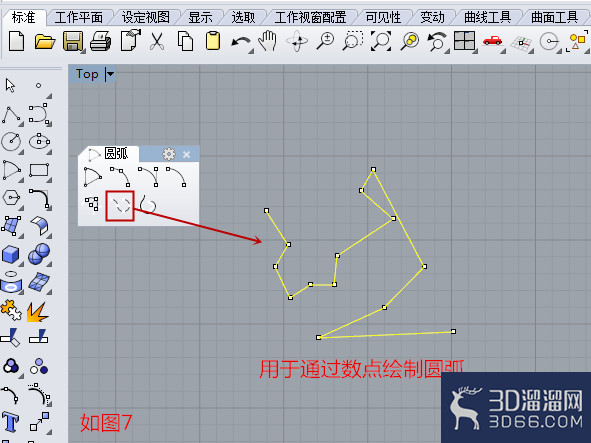

6、（CurveTroughPt），用于通过数点绘制圆弧，操作方式为：点击按钮后，选取数个点并确定绘制若干圆弧形成的连续曲线。该命令不仅用于绘制圆弧，还有其他参数。如图7所示。

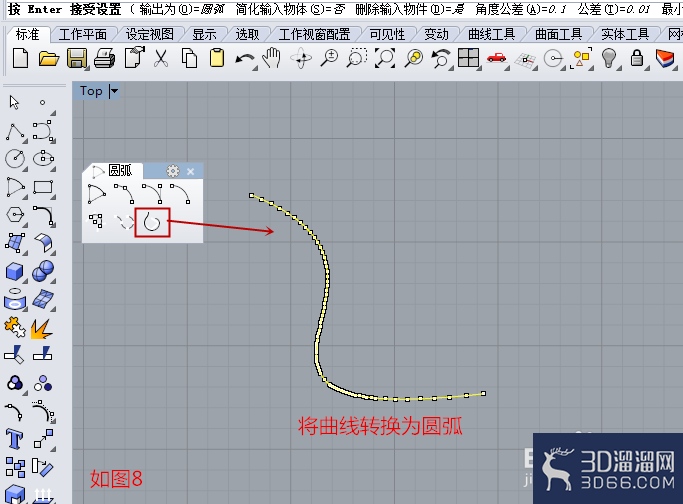

7、（Convert），用于将曲线转换为圆弧，操作方式为：点击按钮后，选取曲线并确定，该命令还可将曲线转换为多重直线。如图8所示。

“犀牛Rhino的圆弧工具怎么用？”今天就给大家分享到这里了，犀牛Rhino5.0中圆弧的绘制工具集命令一定要掌握好，掌握好圆弧的绘制，为后续更深入学习Rhino打下基础。
