分类：CAD图纸作者：小溜时间：2025-04-10 10:14:41
CAD是一款功能强大的工程图纸绘制软件，我们使用该软件可以绘制各式各样的图纸，其中就包括施工平面图，下面我们就来了解一下CAD怎么绘制施工平面布置图的吧！
工具/原料CAD电脑操作方法

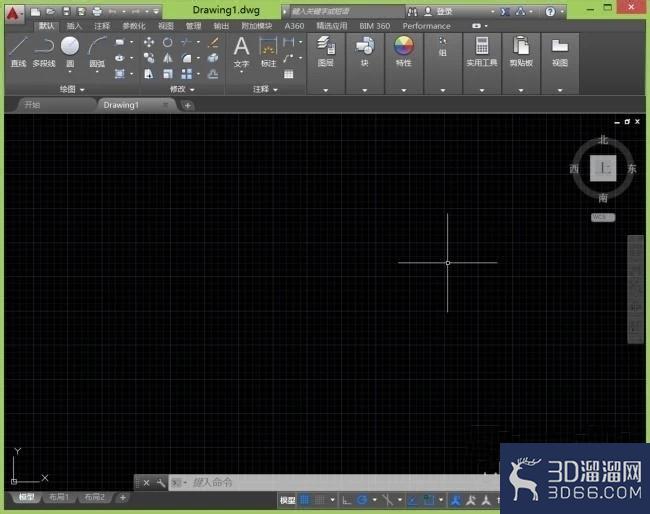

1、在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

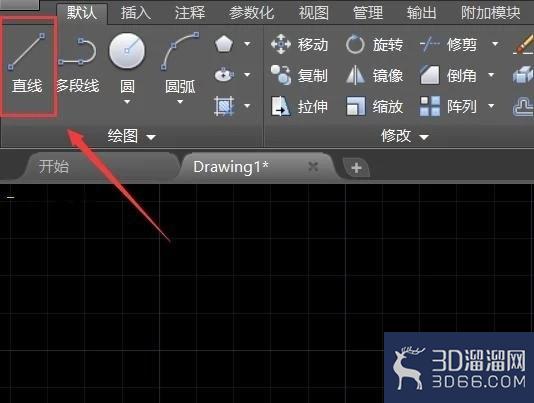

2、在该界面内找到直线命令，如图所示：

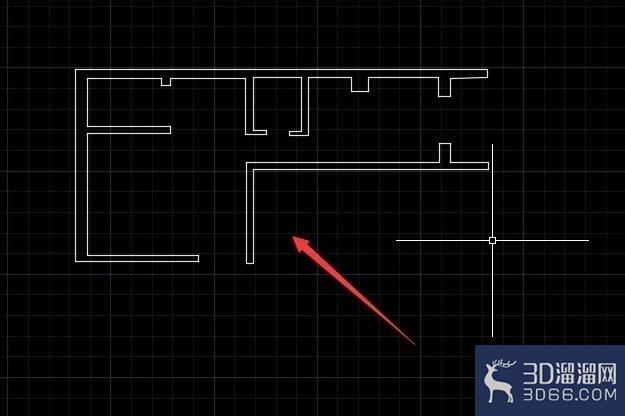

3、使用直线命令在绘图区绘制施工图的墙体，如图所示：

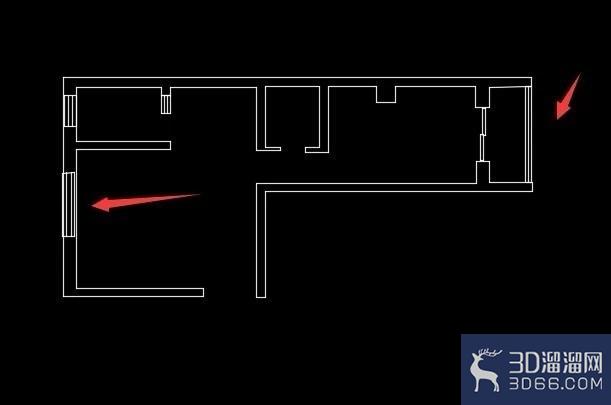

4、在绘制承重结构，如图所示：

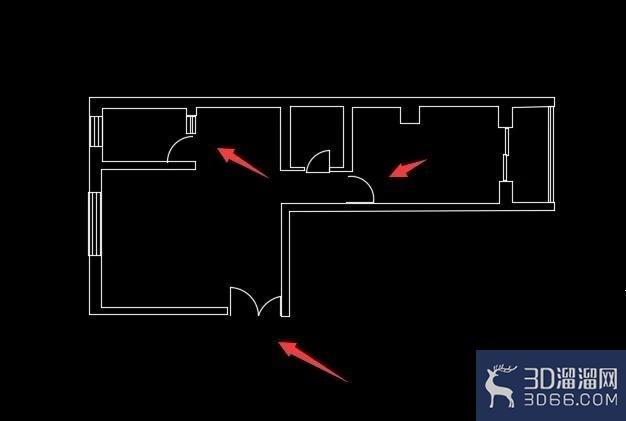

5、在门的位置上绘制出门，如图所示：

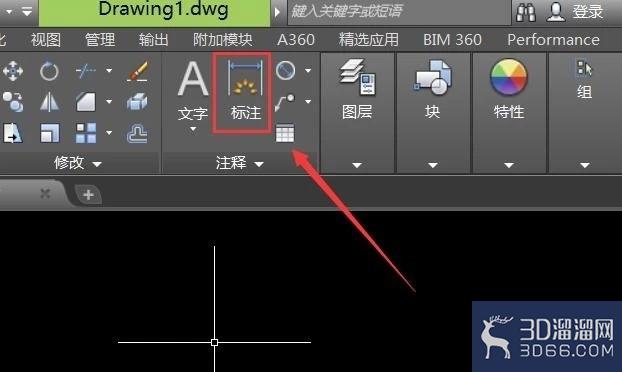

6、再找到标注里的对齐标注选项，如图所示：

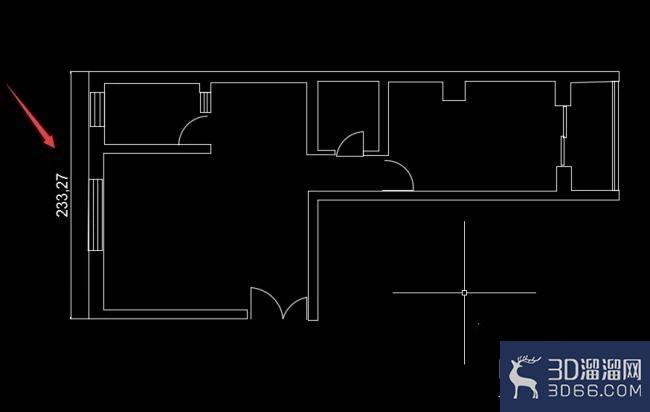

7、使用对齐标注，先标注出一面墙体的尺寸，如图所示：

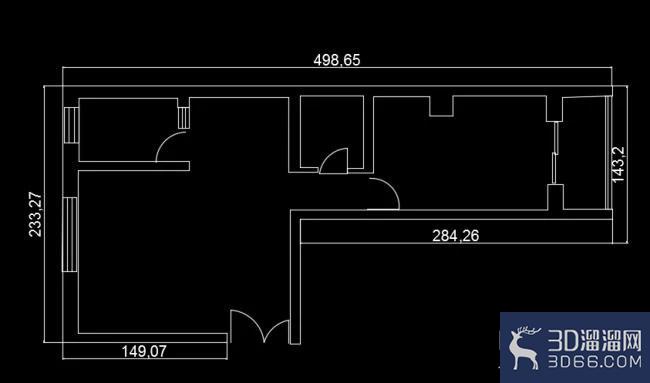

8、在标注出其他墙体的尺寸，我们的施工图就绘制好了，如图所示：
本次“CAD怎么绘制施工平面布置图”的分享就告一段落啦，期待大家在实际操作中多多运用！施工图的数据最好是实地勘察，这样才能更加精确无误。
