在CAD中绘制插座时，通常需要用简单的几何图形，比如矩形和圆，来表现插座的外形和插孔。这适合电气设计或室内设计时使用。本文会教你快速绘制插座的技巧！
方法/步骤
1、首先我们在打开的文件中点击任意不止或矩形布置。

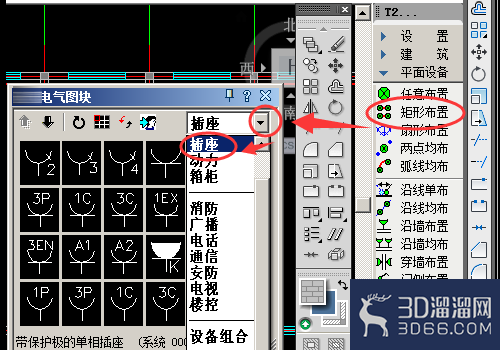

在弹出的电气图块中点击右上方的下拉菜单选择其中的插座。

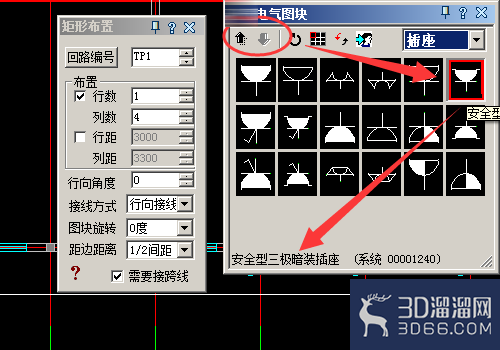

2、按动电气图块左上方的上下箭头选择我们需要的插座类型。

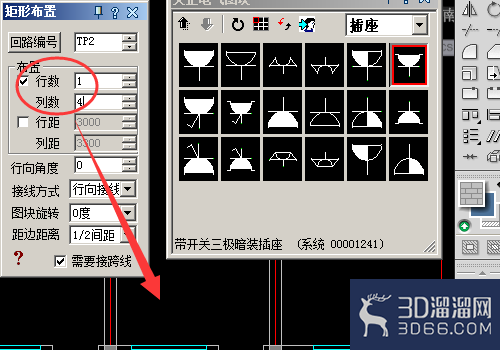

3、在矩形布置中设置要绘制的行数和列数；任意布置中不用考虑此项。
然后点击框外的绘图区域进入绘图阶段。

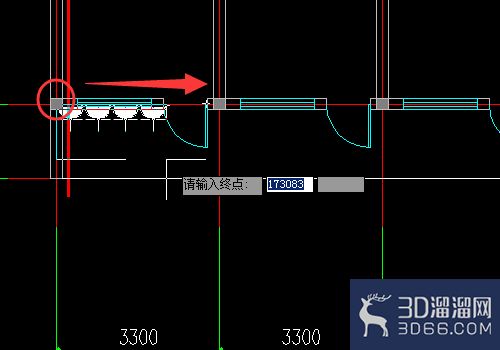

4、在图形中首先我们确定矩形布置的矩形的一个交点，点击左键确定。
确定后移动鼠标到矩形的对角点。

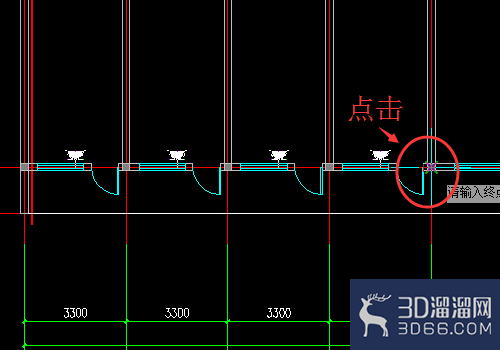

5、在矩形的对角点点击左键完成绘制。

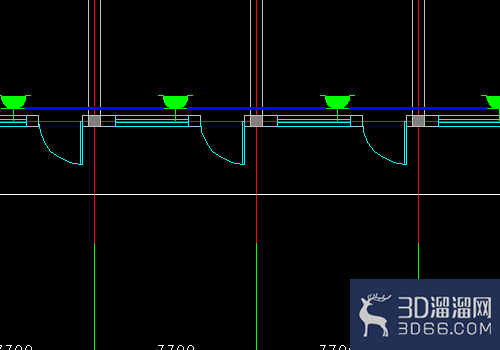

6、这是绘制好的插座。
关于“CAD中怎么绘制插座？”的讲解就到这里啦，希望对大家有所启发！若想探索更多CAD的秘密，请关注3d66资讯，更多精彩等着您~
