CAD开始工作的技巧以及尺寸公差标注符号方法

刚开始用CAD时，掌握一些基本技巧很重要，比如如何设置快捷键和图层管理。至于尺寸公差标注符号，它帮助明确零件的制造精度。本文会分享一些实用技巧和符号标注方法，帮你快速上手，提高设计效率。

1、首先，双击打开CAD2007，该经验以CAD2007为例，其他高低版本的cad都是同样的方法。

2、一般来说，绘制CAD根据图形的大小首先要确定图纸的大小，图纸的大小一般有A0到A4：

A0的尺寸为1189mm×841mm，

A1的尺寸为841mm×594mm，

A2的尺寸为594mm×420mm，

A3的尺寸为420mm×297mm，

A4的尺寸为297mm×210mm.

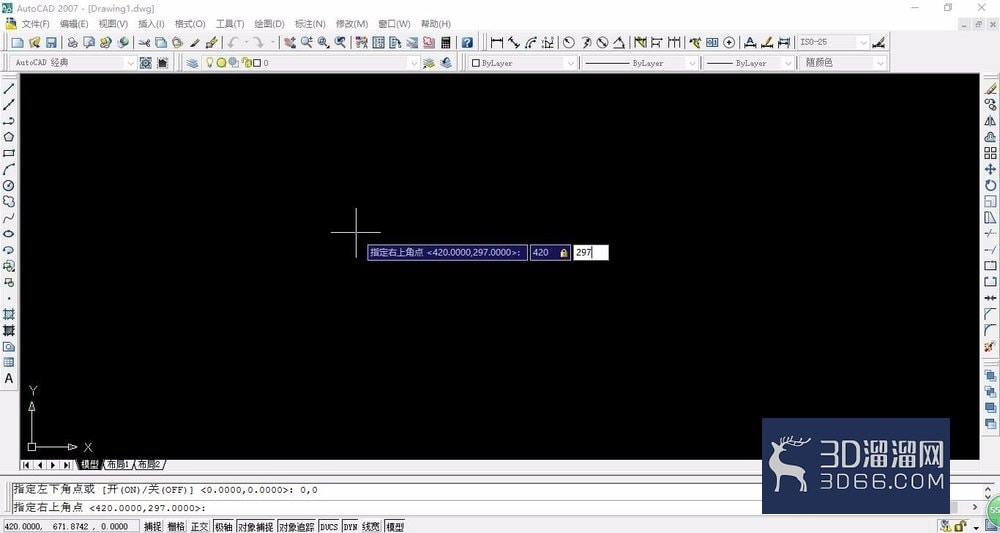

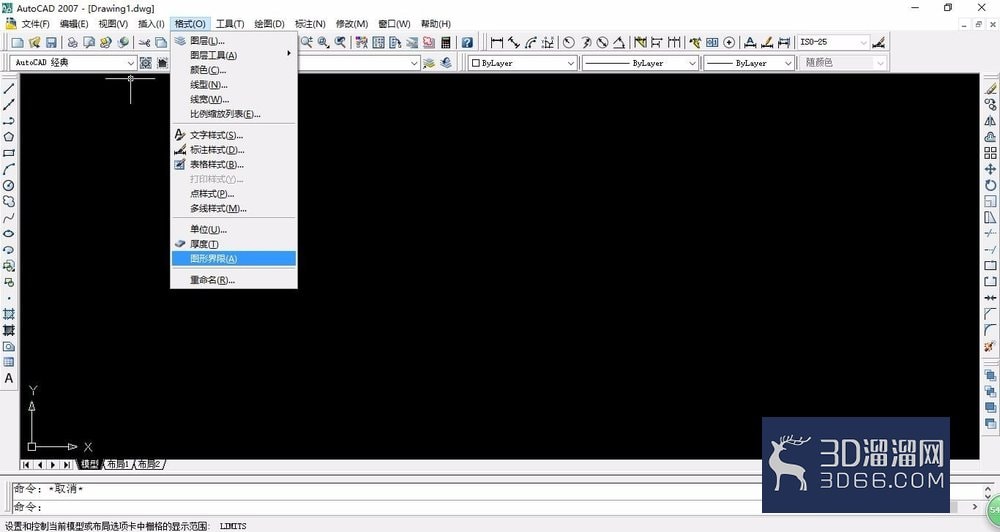

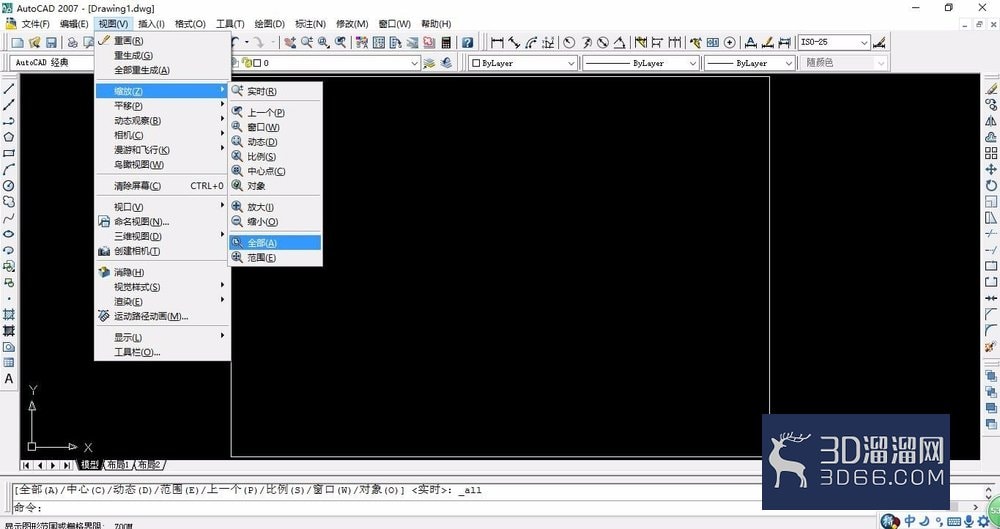

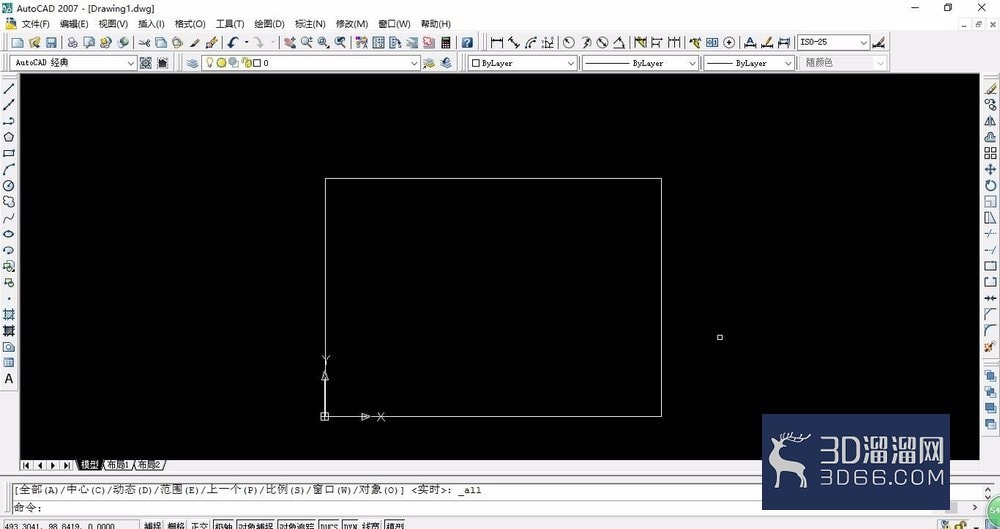

我们先来通过格式--图形界限确定图纸大小，比如A3，就输入相关的数据，那么，通过视图--缩放--全部，就可迅速定位到图形界限。也可以绘制一个A3的矩形大小图形确定范围，你绘制的图都将在这范围之类，打印出图纸也是没问题的。

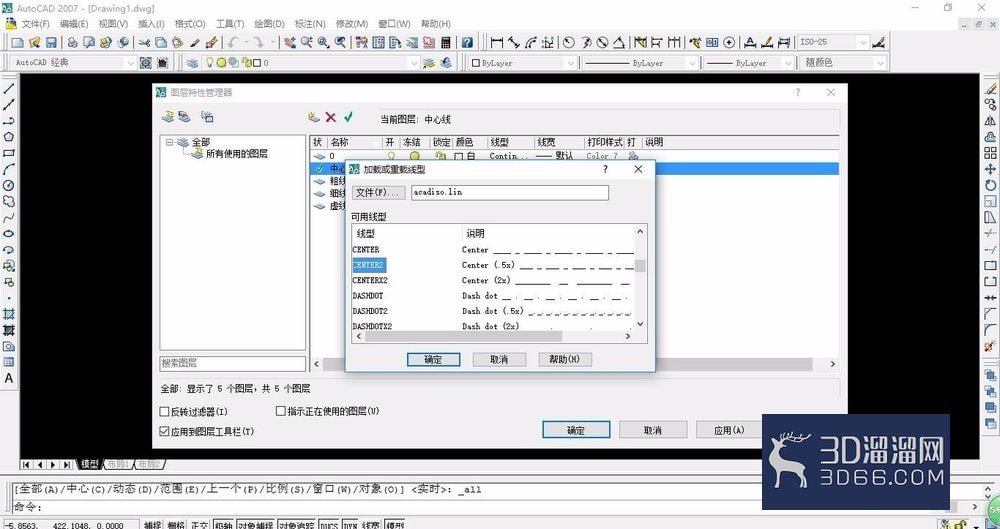

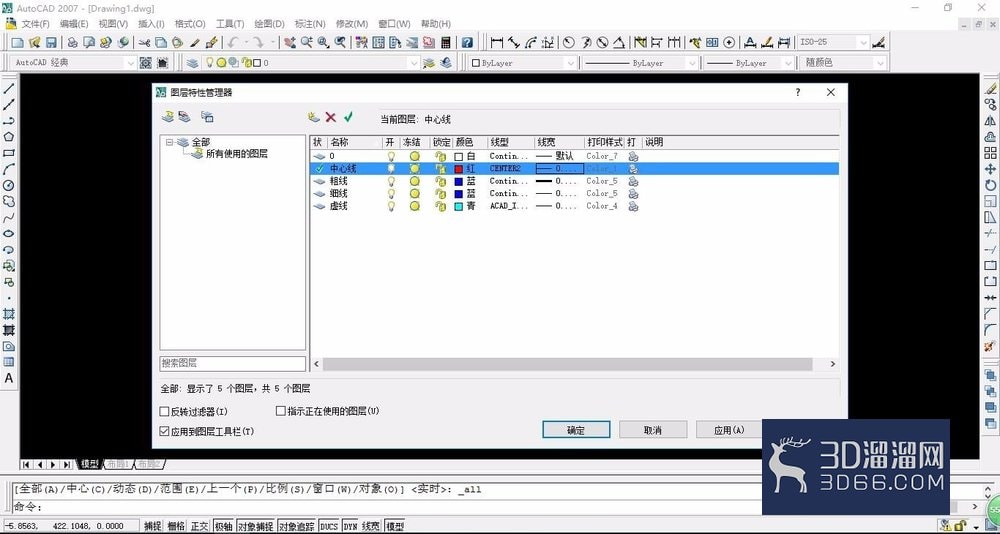

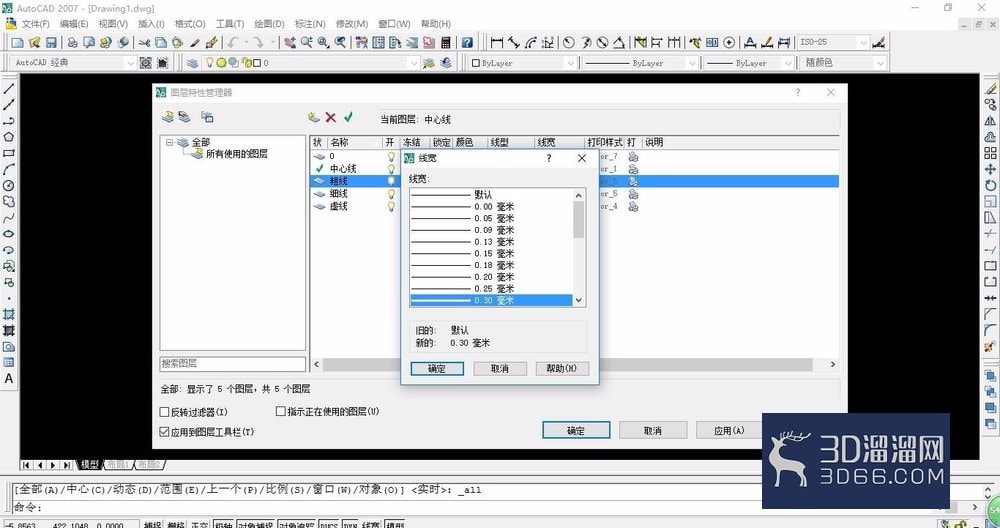

3、做好上述的工作，就该准备设置图层，图层根据个人需要，一般会有中心线、粗线、细线、虚线等，可以设置它们的颜色以及线条的粗细大小。线条的粗线可通过线宽来显示出来。

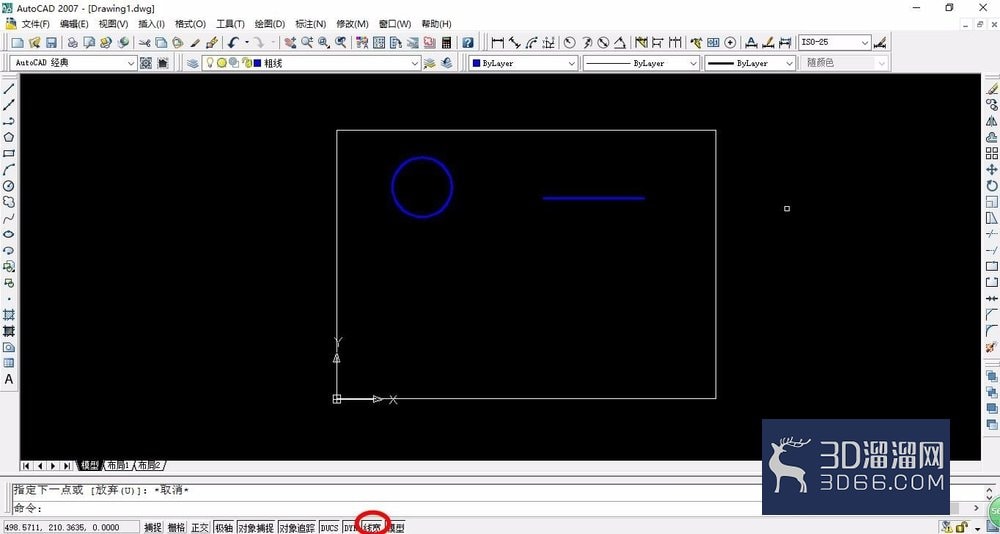

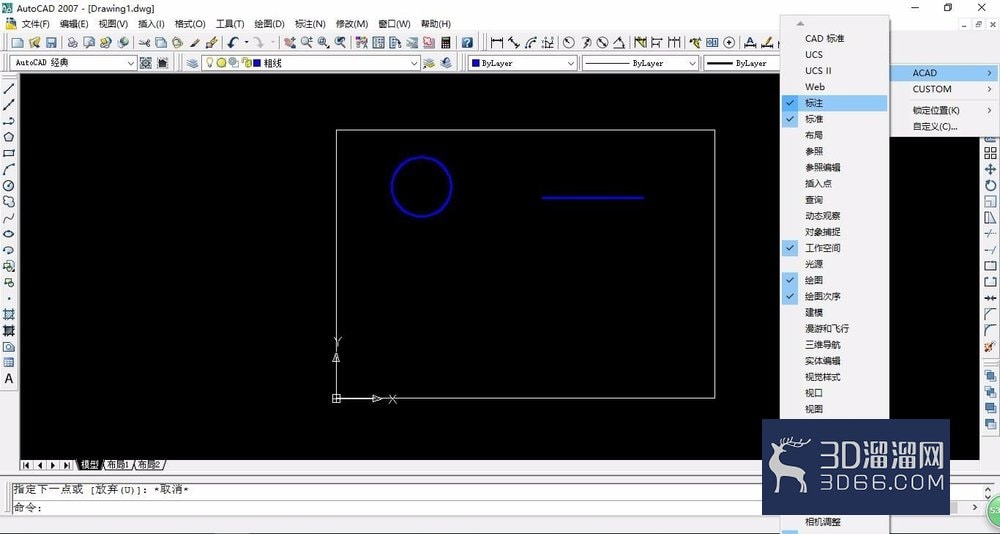

4、我们先来绘制一条直线和一个圆。在接着进行标注之前，标注的工具可通过右键调出来。

5、一般来说，我们可以先来标注直线的尺寸大小以及圆的直径大小就完成了。

有时候需要我们来标注上下偏差，有两种方法，

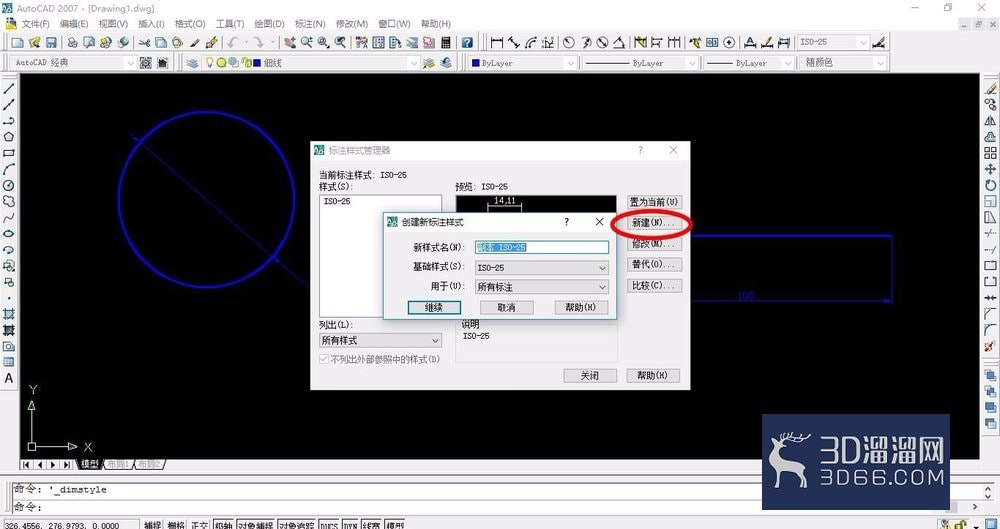

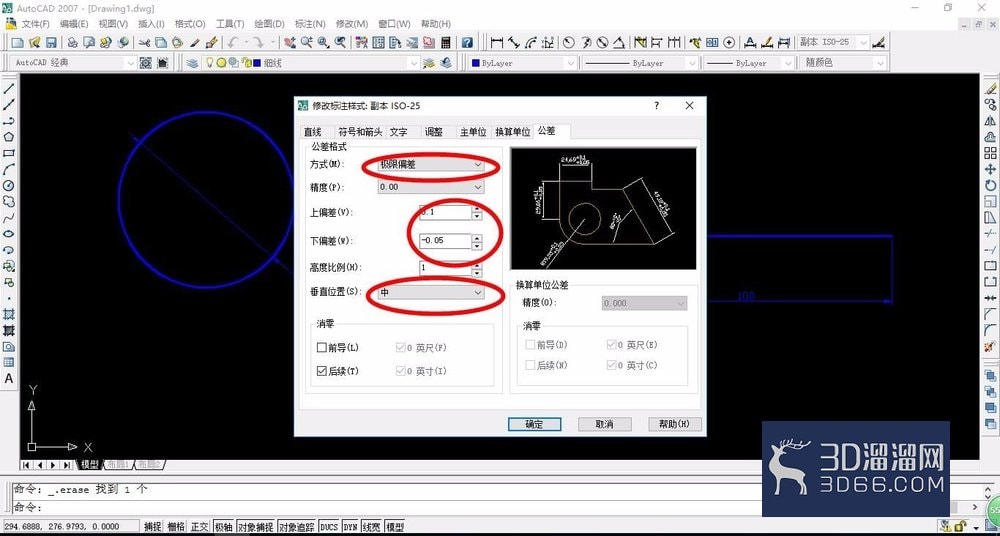

第一种就是标注样式的修改，标注样式的位置如下图所示，然后我们新建一个标注样式，在公差项进行修改，输入相关的参数就可以了。

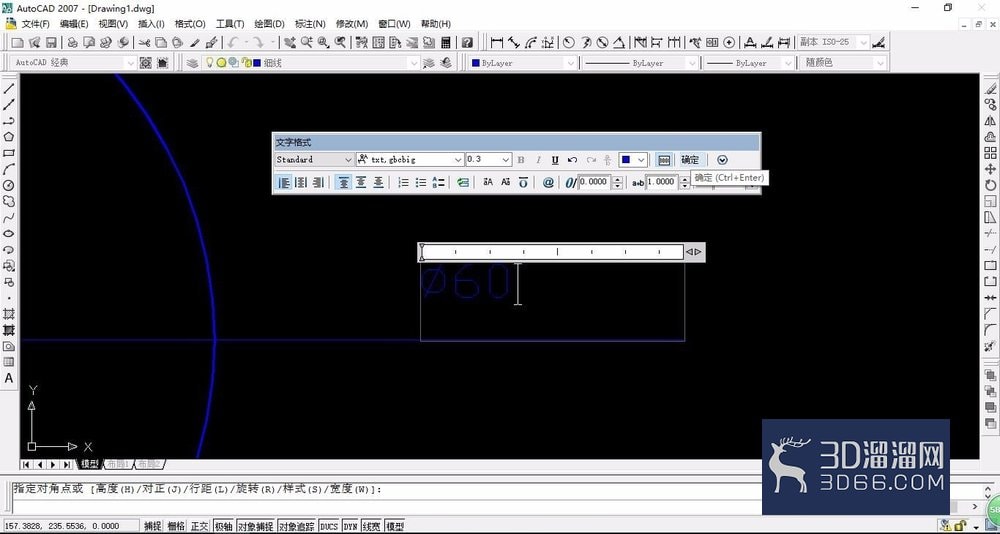

第二种就是文字性的标注，绘制圆直径“φ”符号：％％ c，％％ p ——绘制“±”符号，具体可百度。上下偏差也是同样方法就可通过文字打出来，调整文字大小即可。
