CAD的不同方法绘制内部正方形

在CAD中绘制内部正方形有几种方法，比如通过矩形命令、偏移命令或者多边形工具。选择哪种方法取决于你的需求，比如需要精确的中心对齐或是简单的形状绘制。本文将介绍这些方法，帮助你更灵活地绘制正方形。

方法一：直线L

1、在CAD最底部输入命令的指令“l”,再使用键盘最上面的F8(正交）

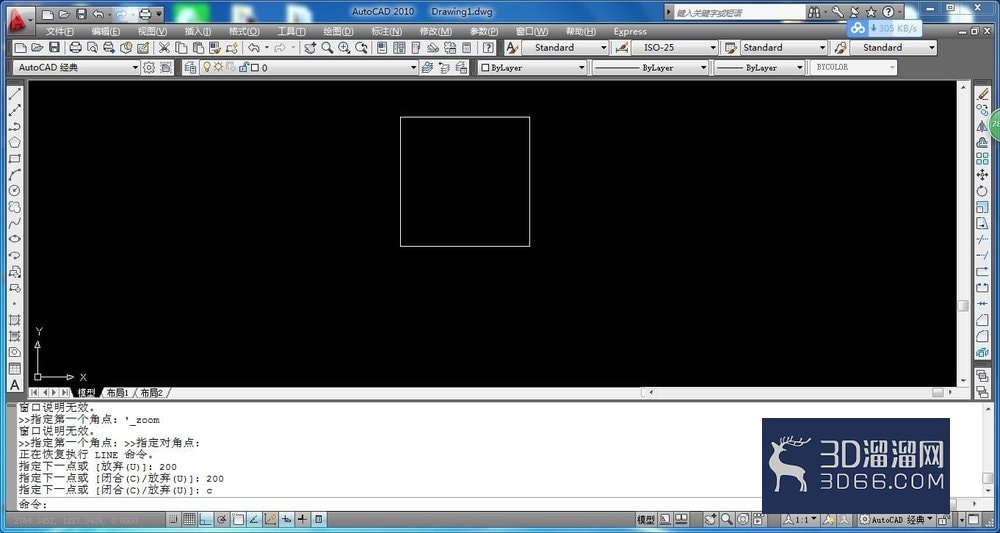

输入3000，确定第一个点，下一点输入300逗号0，再下一点输入0逗号300，接着输入负300逗号0，按c(闭合），第一个正方形成形

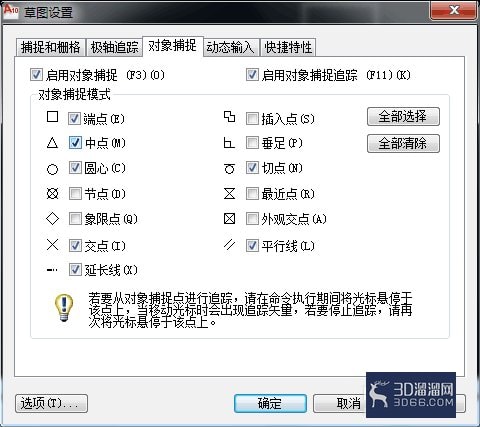

2、鼠标右键点击软件左下角的对象捕捉里面“设置”，选中“中点”；

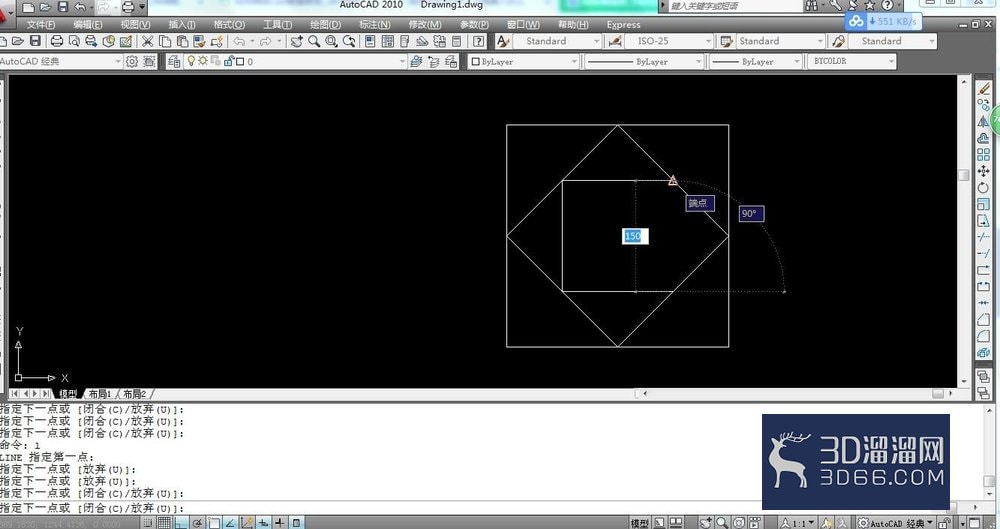

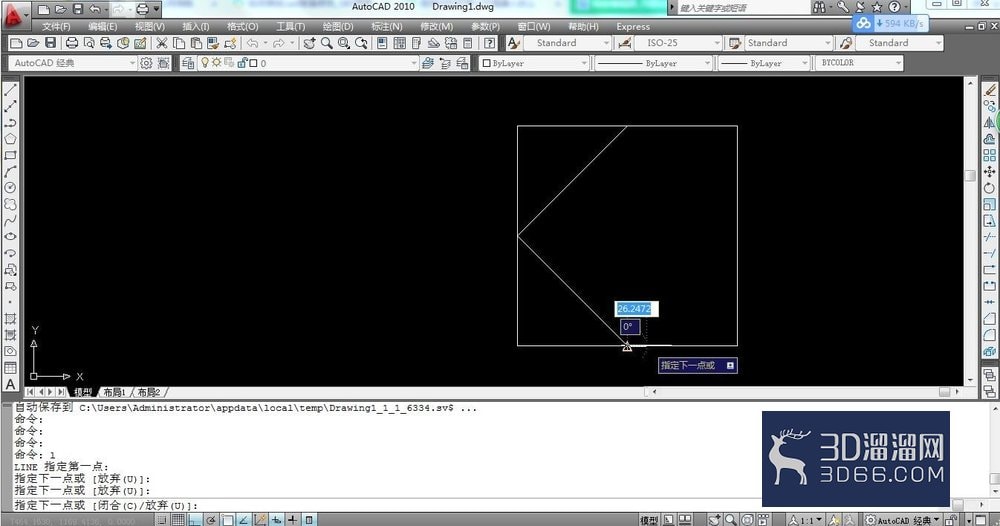

再次输入“L”的指令，用鼠标移到线上的中间，会显示一个不同颜色的标志表示中点，将线与线之间的中点连接；连接成一个新的正方形

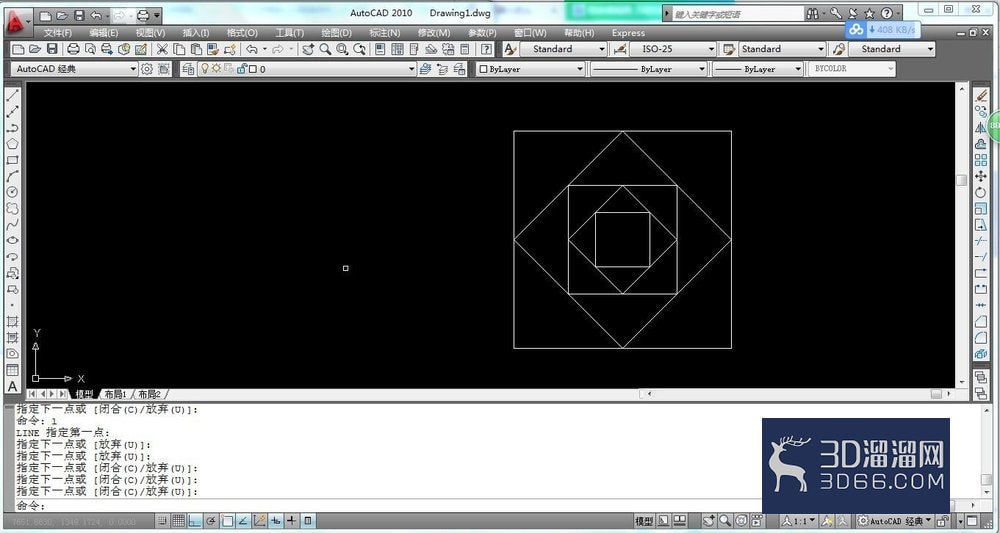

3、多次重复上述步骤，即可形成完整的内部连接正方形。

方法二：矩形REC

1、打开正交F8

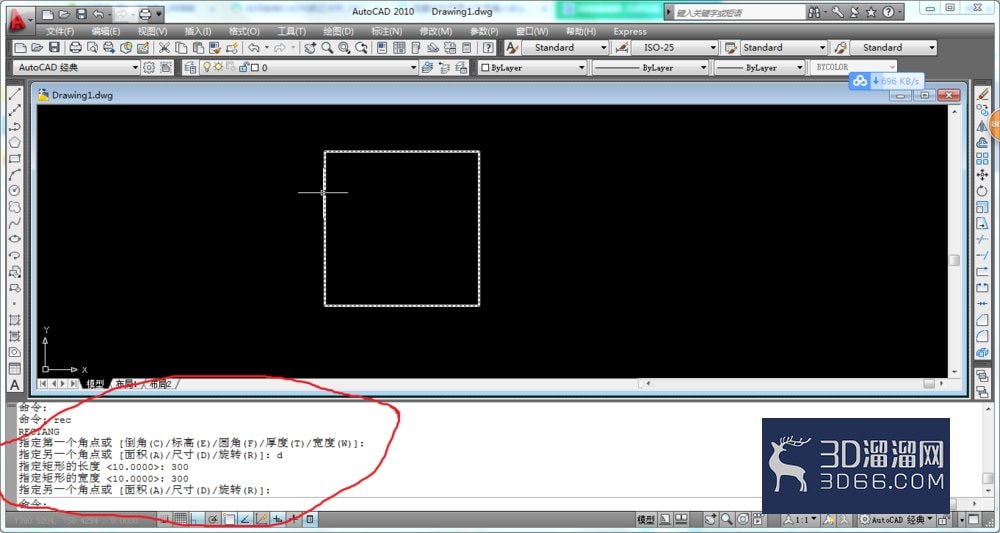

输入命令REC【几何图形】，鼠标在界面点击确定第一角点输入D【尺寸】，输入正方形的长度后再输入正方形的宽度，在界面的一个方向点击，完成第一个正方形

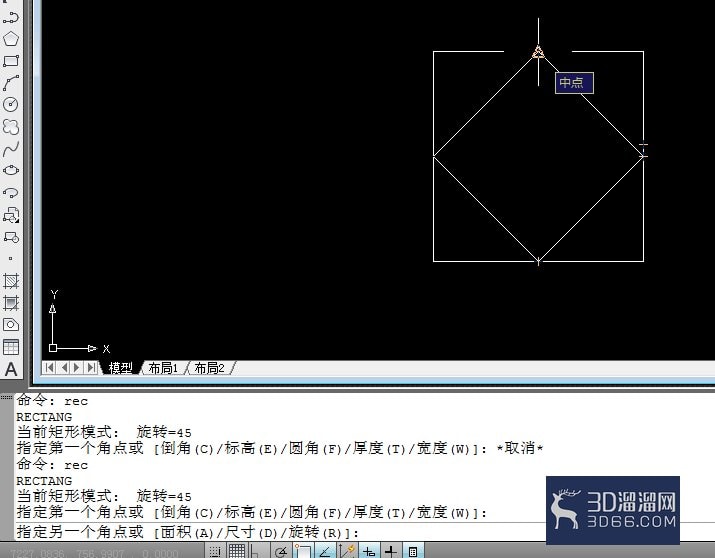

2、同样也是在对象捕捉右键“设置”选择中点，再次输入REC，用鼠标指定正方形任意一条线的中点，指定它的第一个角点;

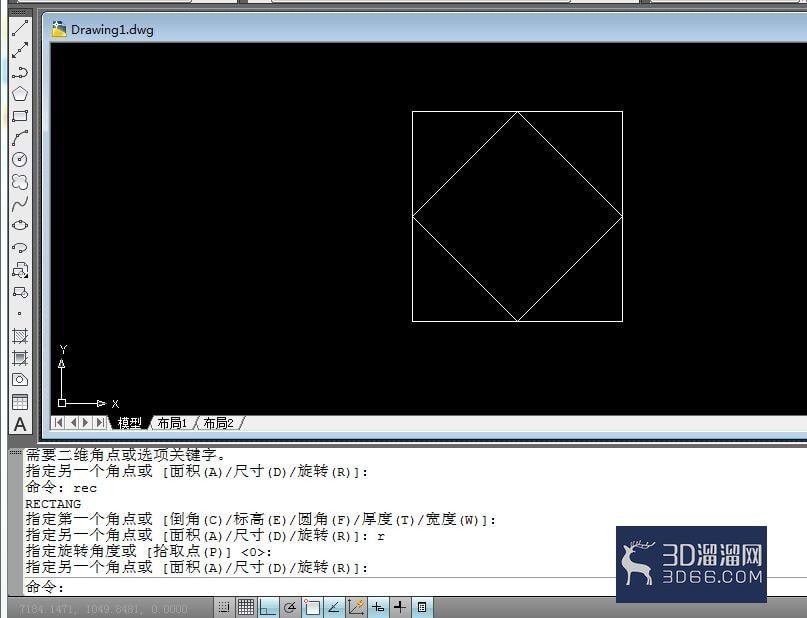

输入指令"r",点击移动到邻线的中点，再点击移动到另一条邻线的中点，形成45度角的正方形

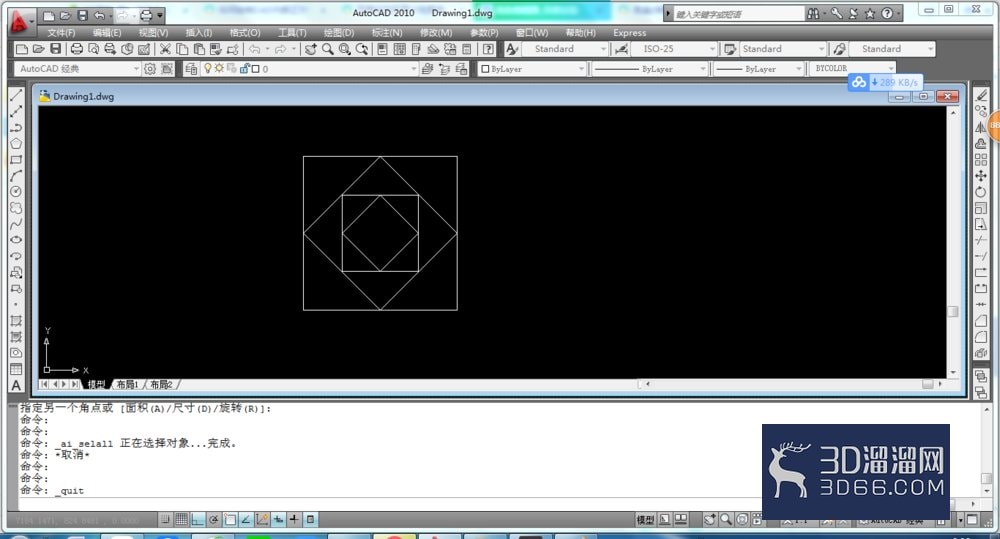

3、重复上述操作，即可形成内接正方形

注意事项逗号要用英文的逗号，这个坐标采用的是相对坐标x,y按F8打开正交，可以保证线笔直c表示线的闭合
