怎么在CAD中绘制正方形?

我要回答
2个回答

选择矩形工具(命令为rectang) 在屏幕上点一点作为正方形的顶点 输入 @x,y(x、y为你所要绘制的矩形的边长,正方形则x=y 比如@50,50则是边长为50的正方形)回车
以上就是画一个正方形最简单的方法了

查看全部
2020-08-24
回复 采纳

在CAD中绘制正方形的具体步骤如下:

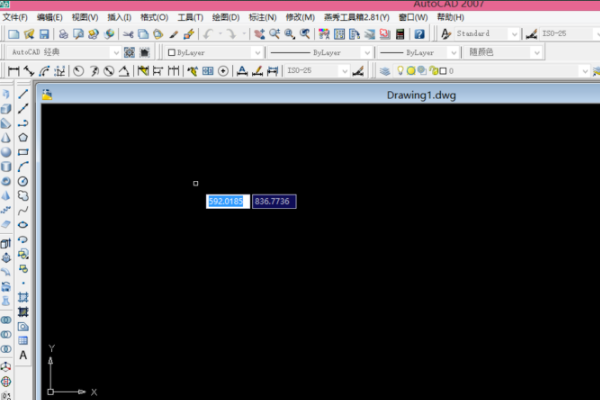

1、首先我们打开电脑里的CAD软件。

怎么在CAD中绘制正方形?

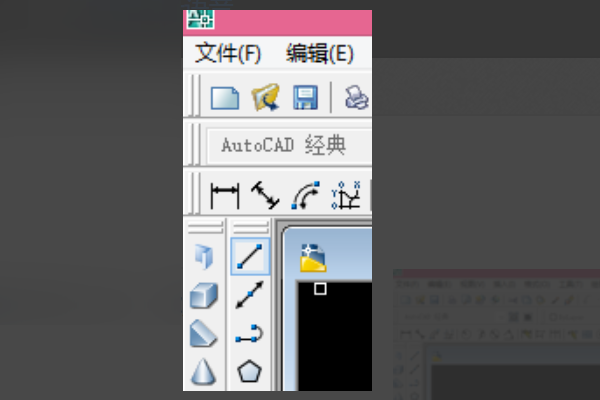

2、接下来我们点击界面左侧的快捷操作栏,选择直线命令。

怎么在CAD中绘制正方形?

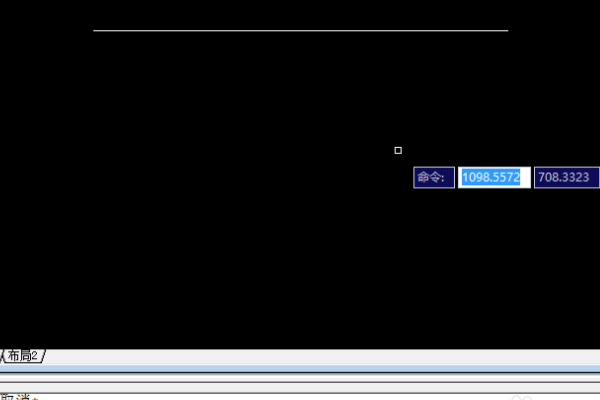

3、然后我们来输入这条直线的长度,比如我们来画一个100x100的正方形,就输入100,输入之前要先把正交打开。

怎么在CAD中绘制正方形?

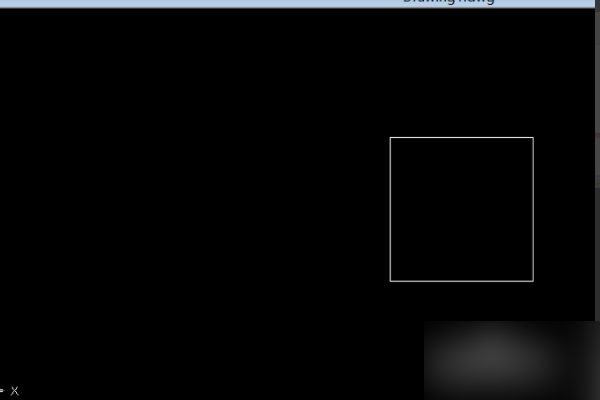

4、接着向下再输入100,垂直不用去管,因为我们开了正交,继续左边100,向上100即可。

怎么在CAD中绘制正方形?

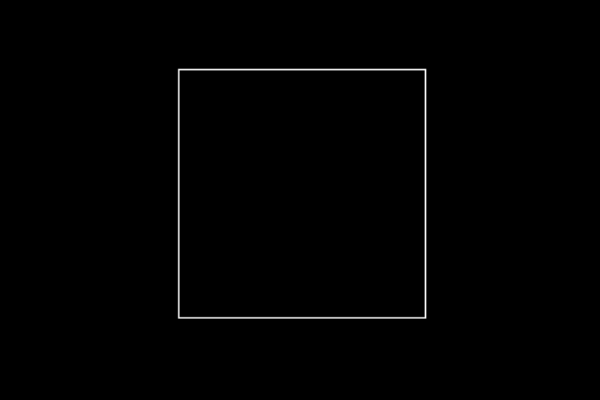

5、这样一个边长为100的正方形就画好了。

怎么在CAD中绘制正方形?

查看全部
2020-08-24
回复 采纳
