CAD中布局空间如何锁定视口？

分类：CAD图纸作者：小溜时间：2024-11-27 14:42:09

导语：在CAD中，如果你想锁定布局空间的视口，避免视图被意外改变，可以通过设置视口锁定来实现。只需要选择视口，点击锁定按钮，视口内容就会固定住。这在做最终布局时特别有用，避免了不小心修改视图的情况。本文会介绍具体的操作步骤，帮你轻松搞定！

在CAD中，如果你想锁定布局空间的视口，避免视图被意外改变，可以通过设置视口锁定来实现。只需要选择视口，点击锁定按钮，视口内容就会固定住。这在做最终布局时特别有用，避免了不小心修改视图的情况。本文会介绍具体的操作步骤，帮你轻松搞定！

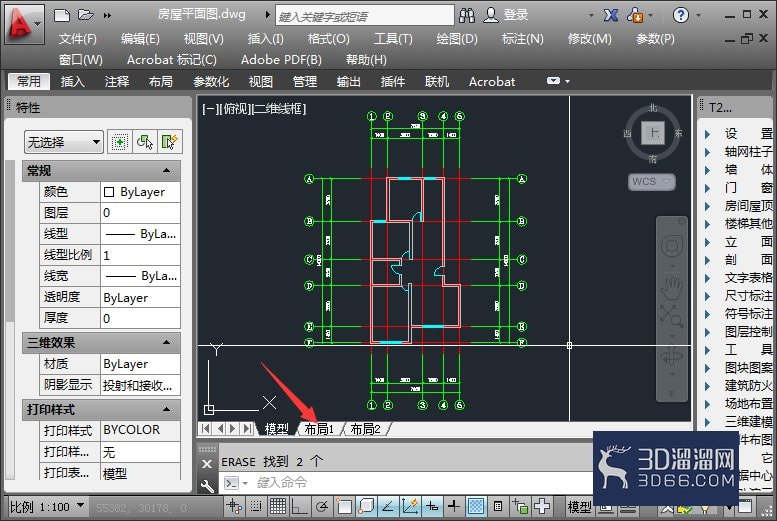

1、首先我们要在模型空间中确定有图形存在，如下图所示。

CAD中布局空间如何锁定视口？

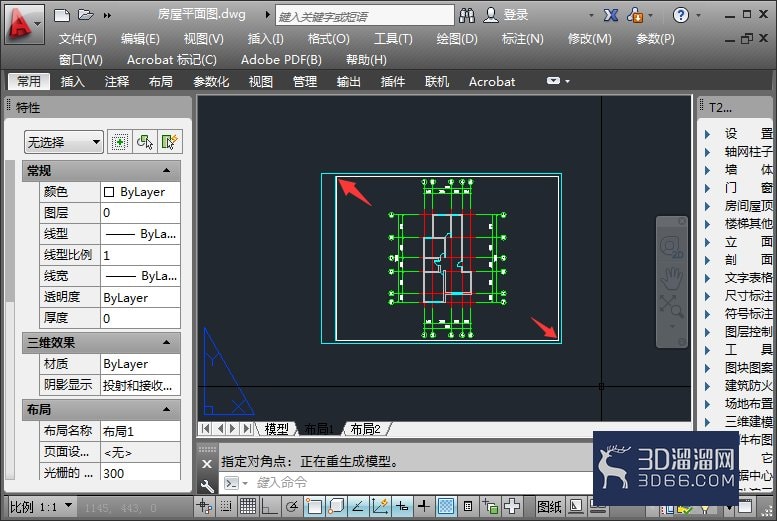

2、通过切换至布局空间，点击布局按钮切换，如下图所示。

CAD中布局空间如何锁定视口？

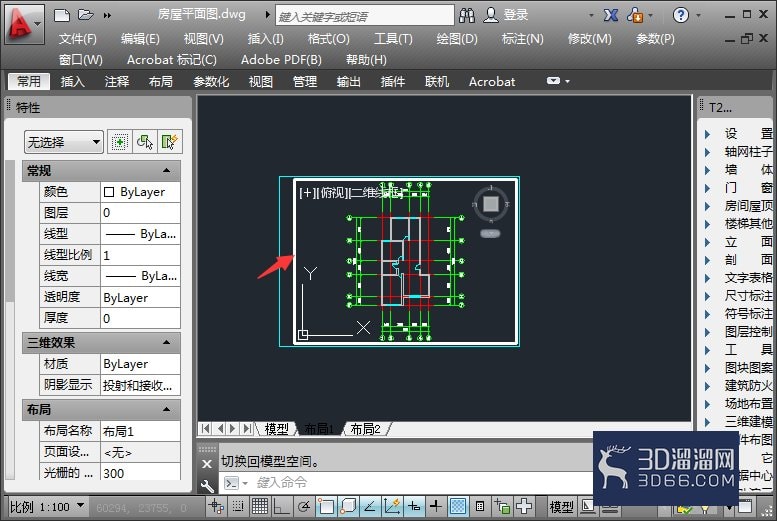

3、插入一个正规图框后，通过mv命令进行开视口操作，通过mv空格指定视口第一点和第二点，完成开视口操作，如下图所示。

CAD中布局空间如何锁定视口？

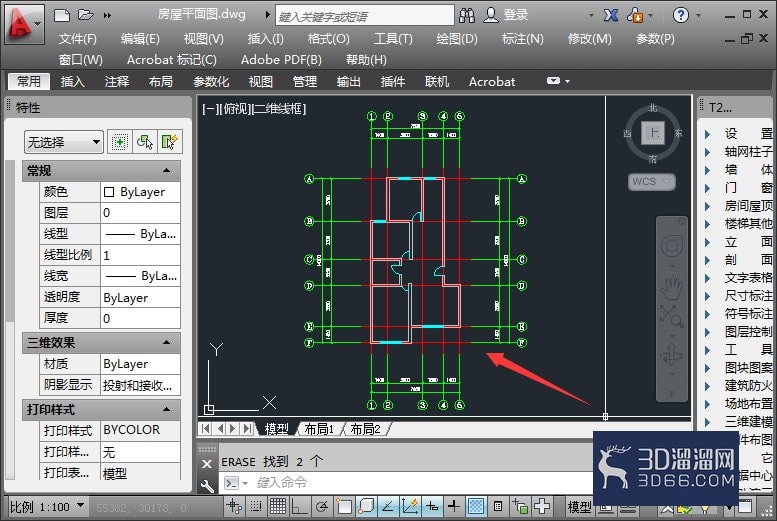

4、通过MV-L-ON并选择视口来锁定视口如下图所示。

CAD中布局空间如何锁定视口？

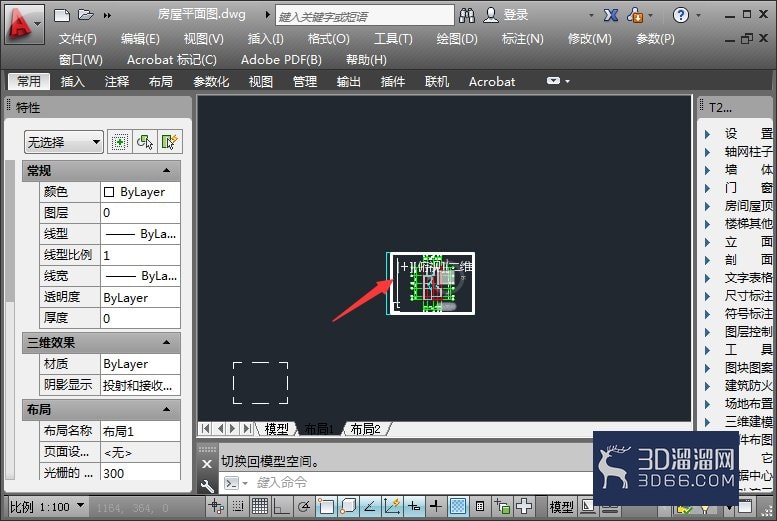

5、通过锁定视口之后视口内图形是无法进行放大缩小等操作的，双击进入视口内通过放大缩小来进行验证即可。

CAD中布局空间如何锁定视口？

本次“CAD中布局空间如何锁定视口？”的分享就告一段落啦，期待大家在实际操作中多多运用！更多CAD技巧和图纸素材，请锁定3d66资讯~
