AutoCAD视口对象怎么进行锁定？

分类：CAD图纸作者：小溜时间：2024-09-19 17:00:53

导语：在AutoCAD中，锁定视口对象可以防止不小心移动或缩放视图，确保视图布局保持不变。锁定后，视口内的显示不会受到影响。本文将介绍如何操作，帮助你轻松锁定视口对象。

在AutoCAD中，锁定视口对象可以防止不小心移动或缩放视图，确保视图布局保持不变。锁定后，视口内的显示不会受到影响。本文将介绍如何操作，帮助你轻松锁定视口对象。

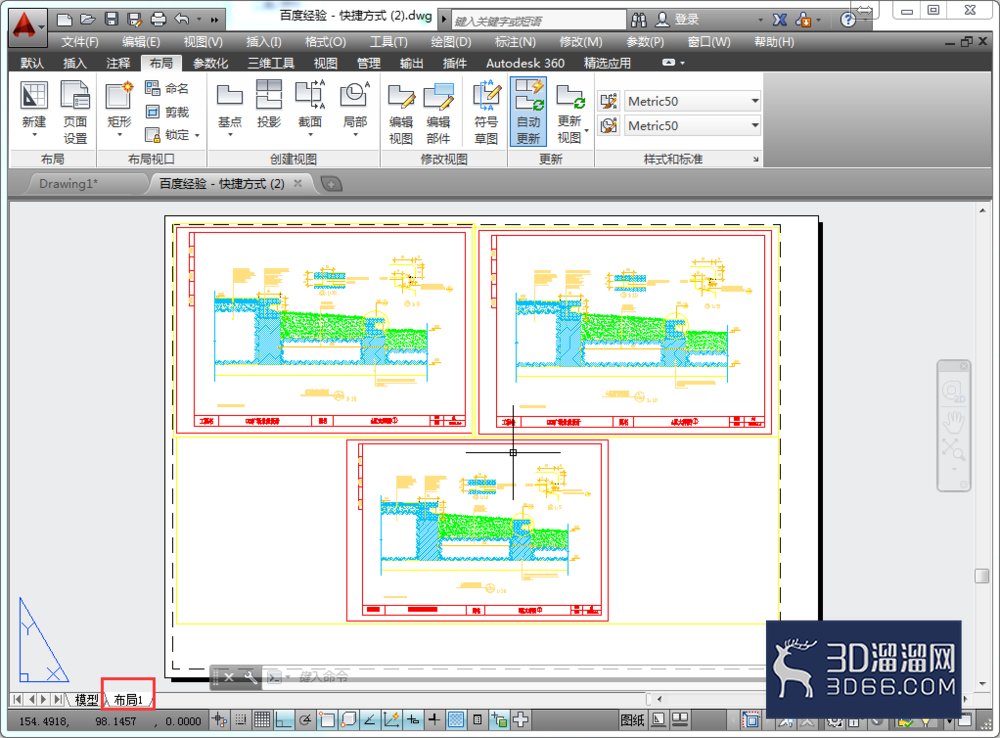

1、首先运行AutoCAD软件，在【布局1】中绘制好视口。

AutoCAD视口对象怎么进行锁定？

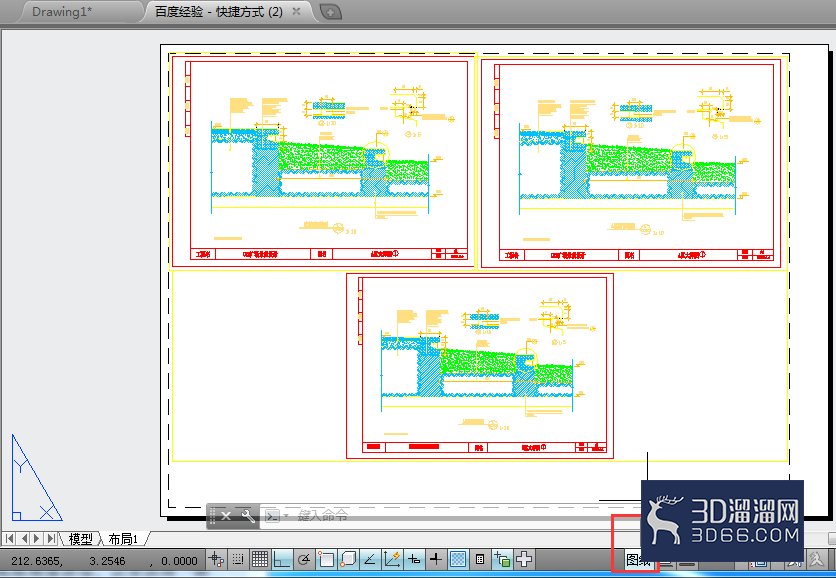

2、在状态栏中单击【图纸】按钮。

AutoCAD视口对象怎么进行锁定？

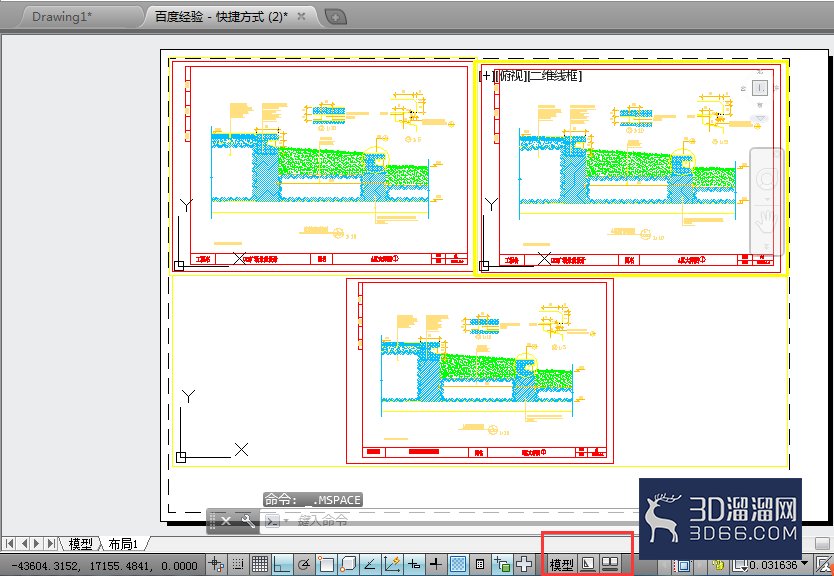

3、启动图纸模式，【图纸】按钮会变成【模型】按钮。

AutoCAD视口对象怎么进行锁定？

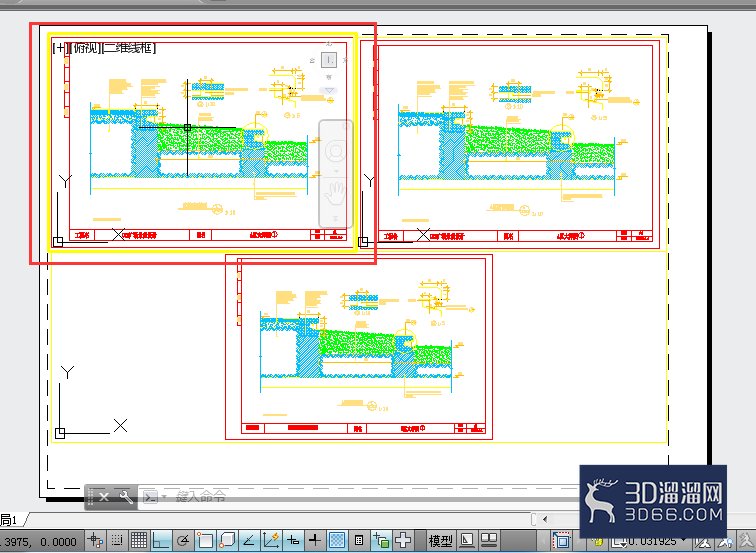

4、此时在布局中被选中的视口边框会【黄色】加粗显示。

AutoCAD视口对象怎么进行锁定？

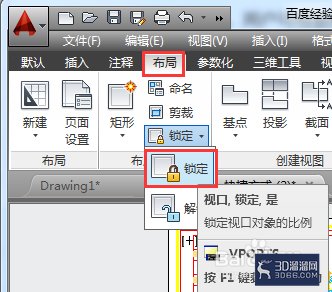

5、依次选择【布局】》【布局视口】》【锁定】选项。

AutoCAD视口对象怎么进行锁定？

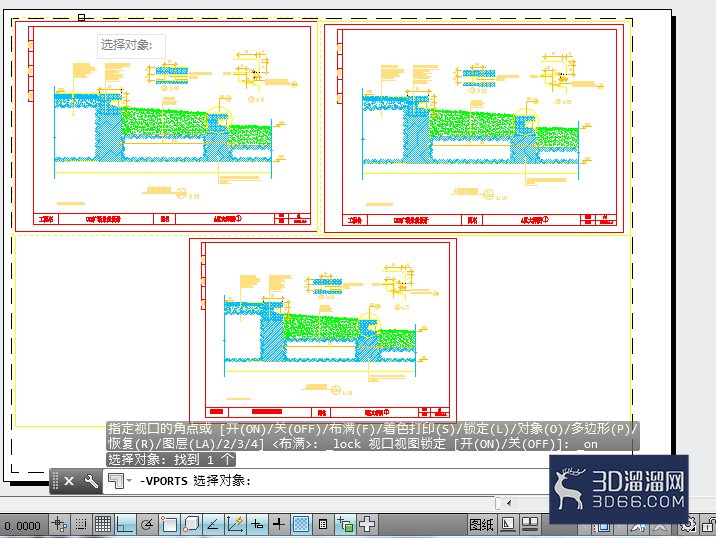

6、选择要锁定的视口边框，被选中的边框呈虚线，按回车即可锁定该视口。

AutoCAD视口对象怎么进行锁定？

今天的“AutoCAD视口对象怎么进行锁定”分享就到这里了，感谢大家的阅读！如果您对CAD有更多兴趣，请继续关注3d66资讯，获取更多专业资源~
