CAD中如何标注圆的直径符号？

分类：CAD图纸作者：小溜时间：2024-11-08 14:43:35

导语：在CAD中标注圆的直径符号很简单，直接使用标注工具，选择圆形后，点击直径选项就能自动添加符号了。这个小技巧能帮你快速标注圆的尺寸。本文会教你如何操作，轻松搞定标注！

在CAD中标注圆的直径符号很简单，直接使用标注工具，选择圆形后，点击直径选项就能自动添加符号了。这个小技巧能帮你快速标注圆的尺寸。本文会教你如何操作，轻松搞定标注！

1、首先，我们在CAD中画个圆，且画上直径；

CAD中如何标注圆的直径符号？

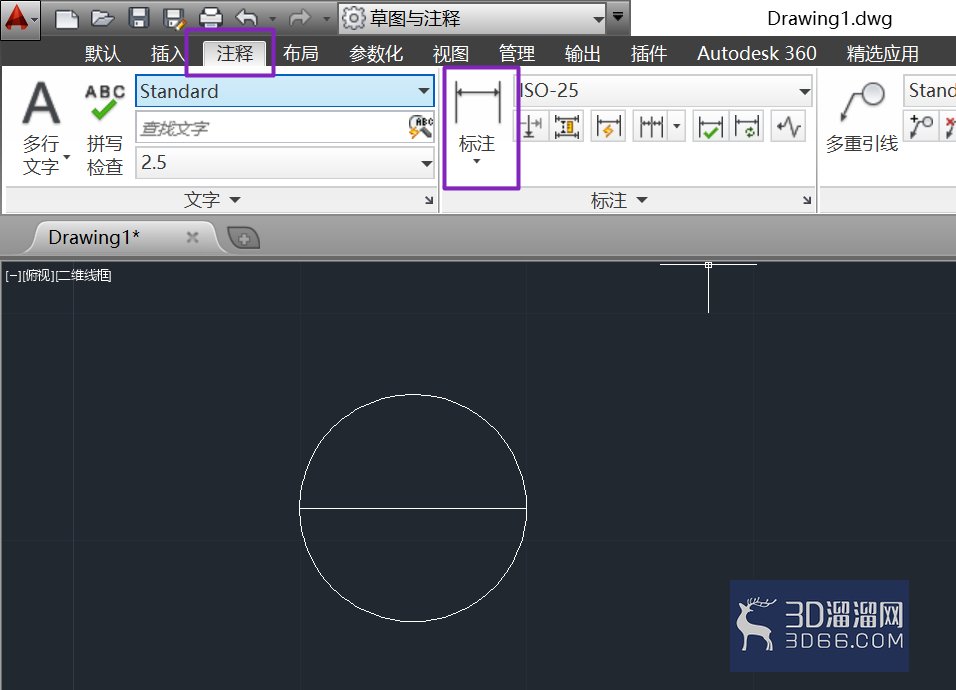

2、然后点击注释，点击标注；

CAD中如何标注圆的直径符号？

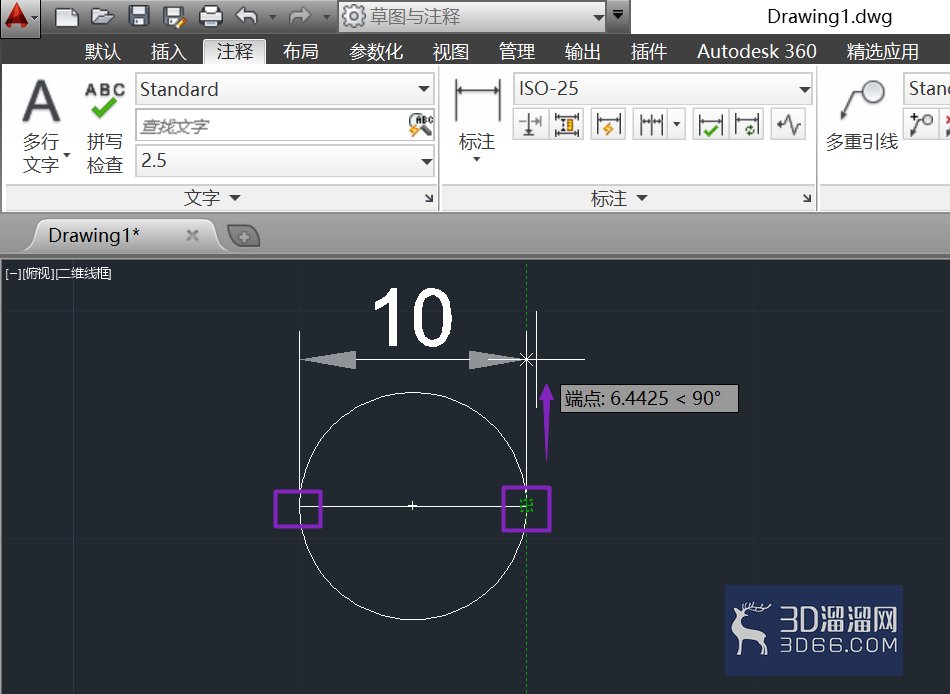

3、选中直径，然后上拉伸，将直径值给标注出来；

CAD中如何标注圆的直径符号？

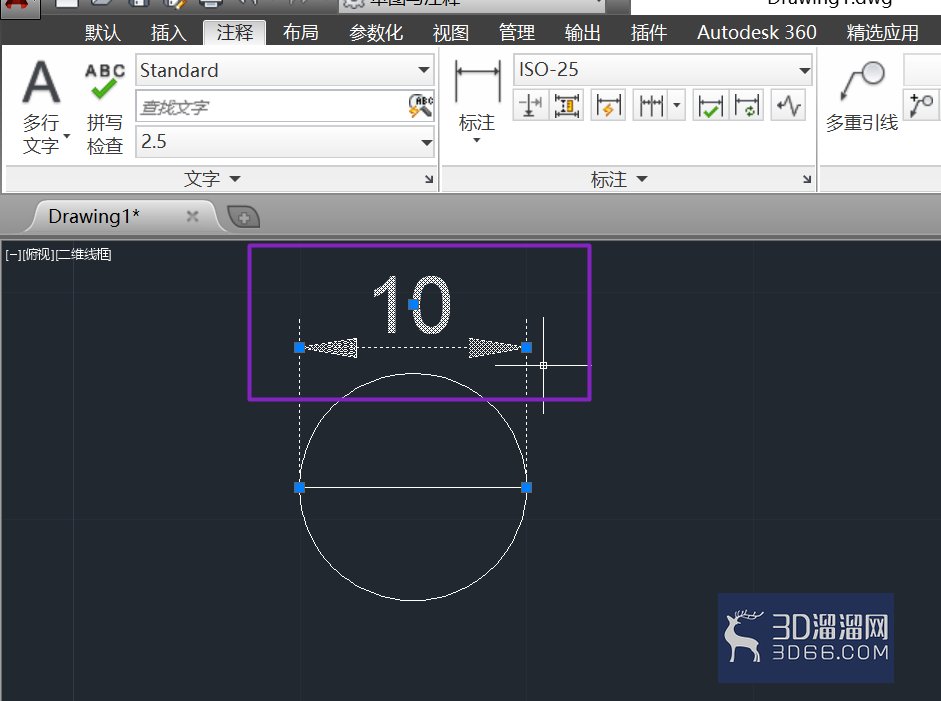

4、然后我们选中这个标注；

CAD中如何标注圆的直径符号？

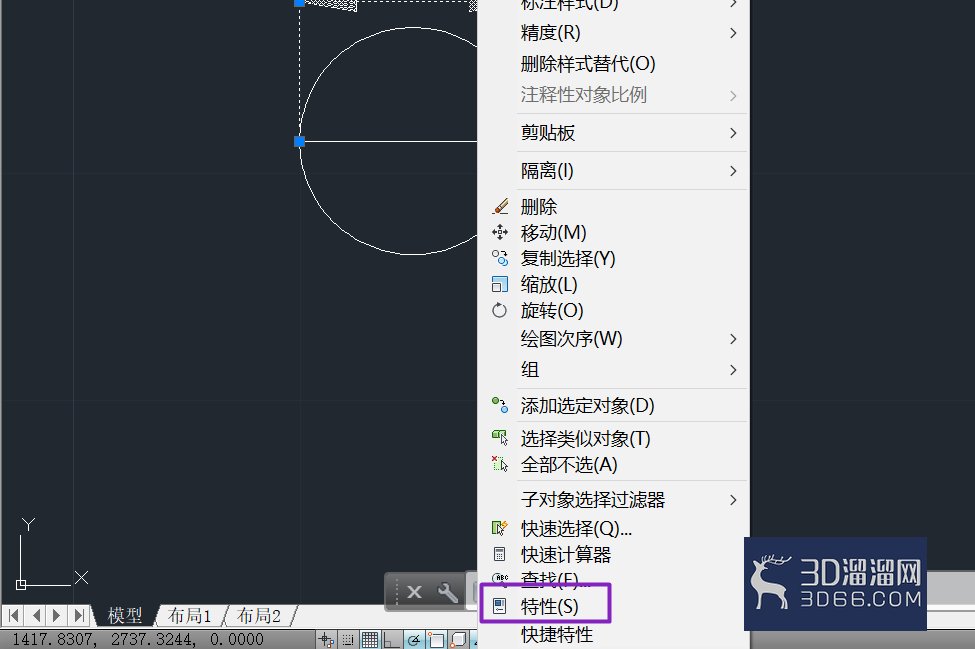

5、右击选择特性；

CAD中如何标注圆的直径符号？

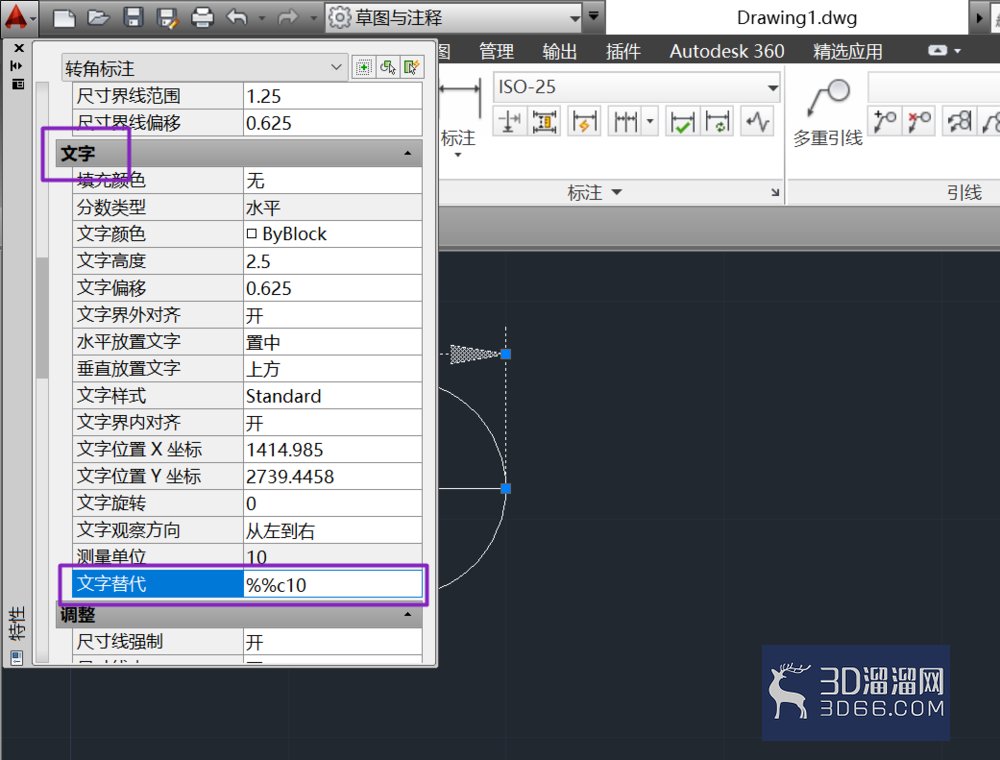

6、弹出的界面，我们在替换文字中输入%%c10；

CAD中如何标注圆的直径符号？

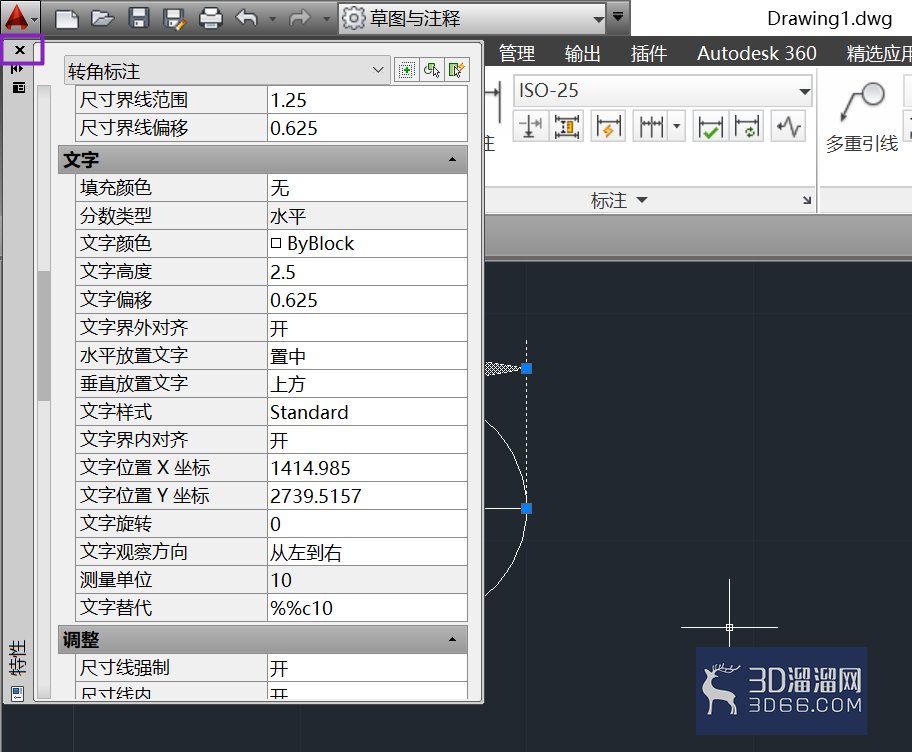

7、之后我们点击关闭按钮；

CAD中如何标注圆的直径符号？

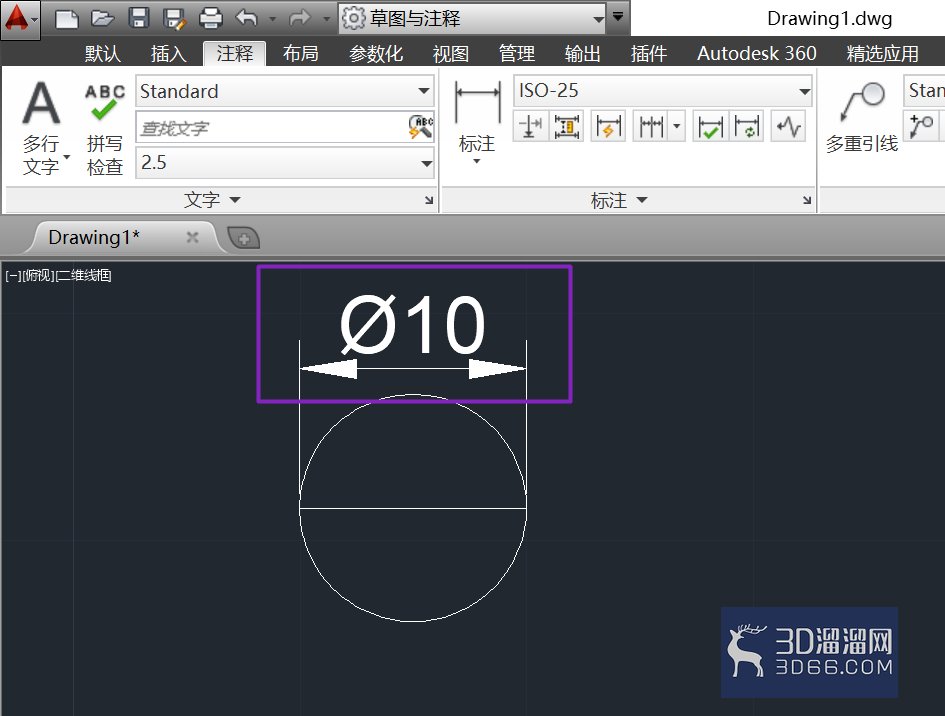

8、这样便将圆的直径标注出来了。

CAD中如何标注圆的直径符号？

本次关于“CAD中如何标注圆的直径符号”的分享就到此结束啦，希望对大家有所帮助！如果您想获取更多实用的CAD技巧或图纸素材，欢迎关注3d66资讯~
