AutoCAD如何绘制边界网格（边界曲面）？

在AutoCAD中绘制边界网格（边界曲面）其实挺简单的。你可以先绘制出边界线，然后用“边界曲面”命令生成曲面。这个方法特别适合需要制作复杂形状的设计。本文会教你具体步骤，让你轻松搞定边界网格！

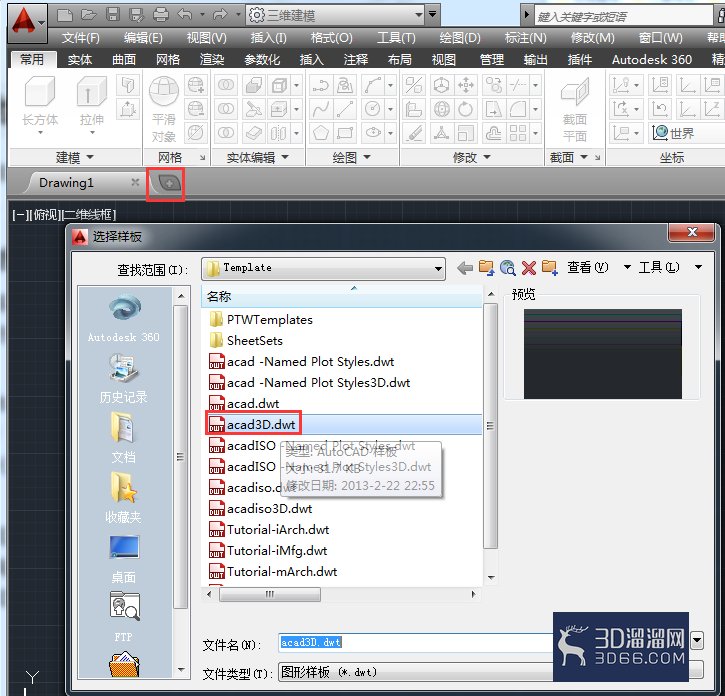

1、首先打开AutoCAD2014软件，点击绘图区标签页的【+】按钮，从【选择样板】对话框中载入acad3D.dwt样板文件。

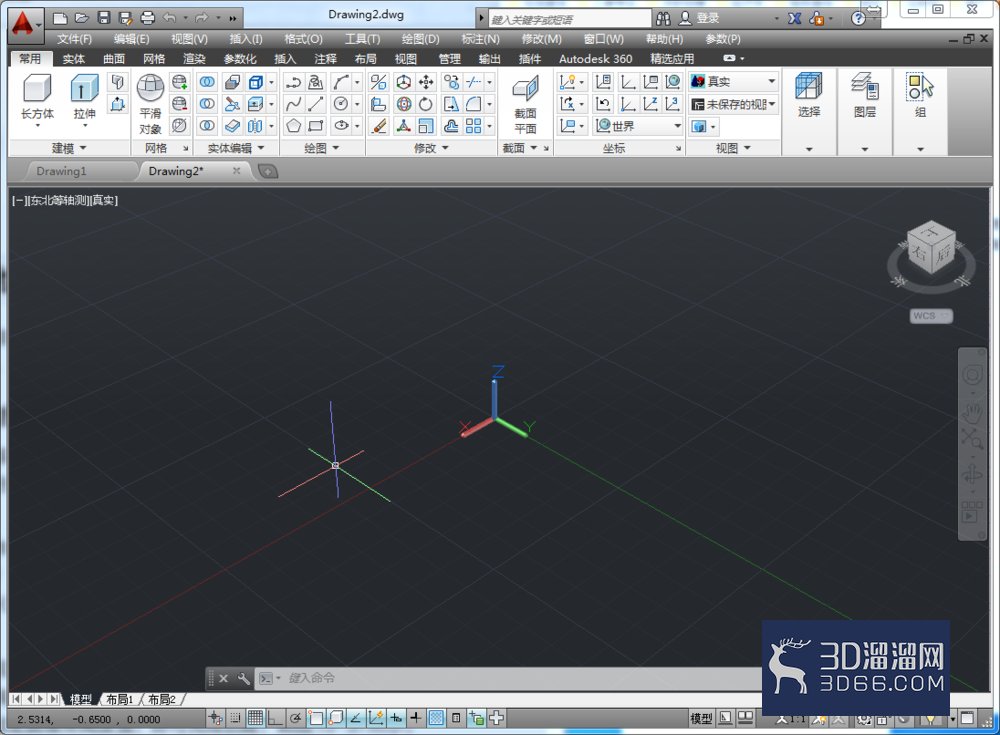

2、接着点击绘图区右侧【WCS】上放视野方块，调整好视角，如图所示。

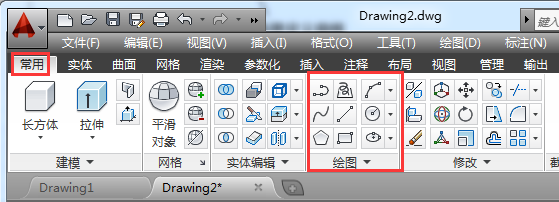

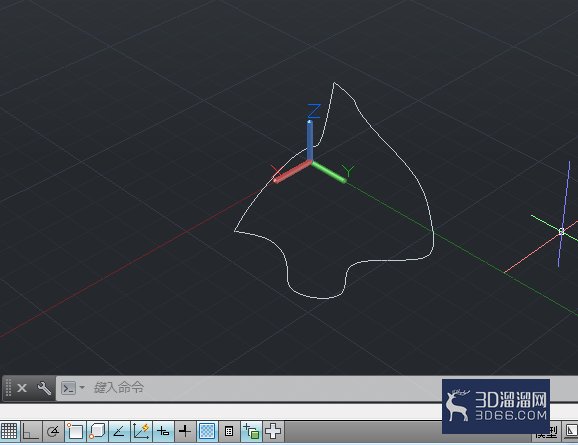

3、随后使用菜单栏【常用】》【绘图】里面的工具绘制4条相互连接的曲线组成的曲面，如图所示。

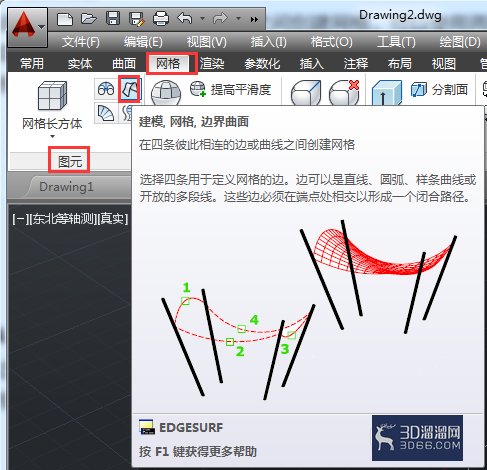

4、然后从菜单栏依次选择【网格】》【网元】》【边界网格（边界曲面）】选项。

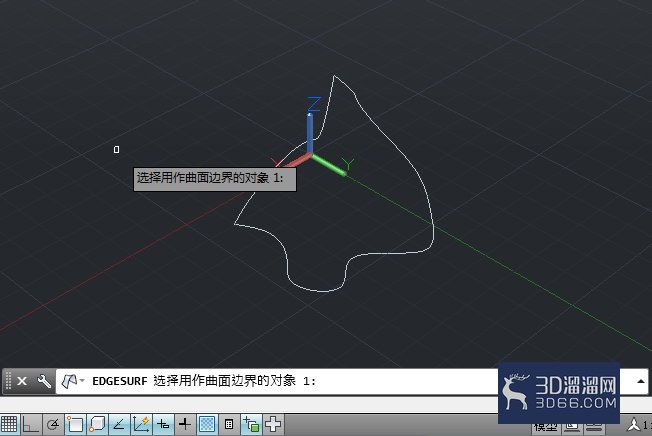

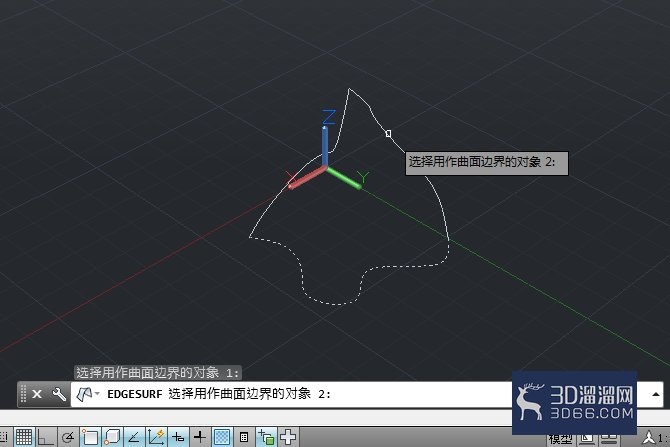

5、点击【边界网格（边界曲面）】工具后，移动鼠标在绘图区的曲面中单击左键选择1条边作为曲面边界的对象1，被选中的曲线以虚线显示。

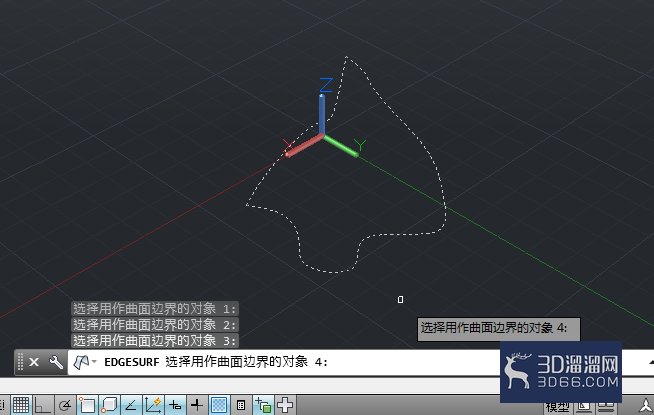

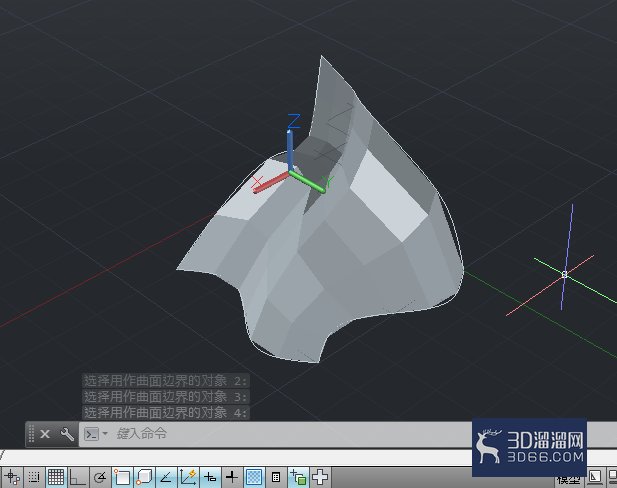

6、接着重复上面的步骤继续选择第2条边作为曲面边界的对象2，依次选择4条边界线作为曲面边界的对象，即可完成（边界曲面）绘制，最终效果如图所示。
