AutoCAD怎么绘制三维网格？

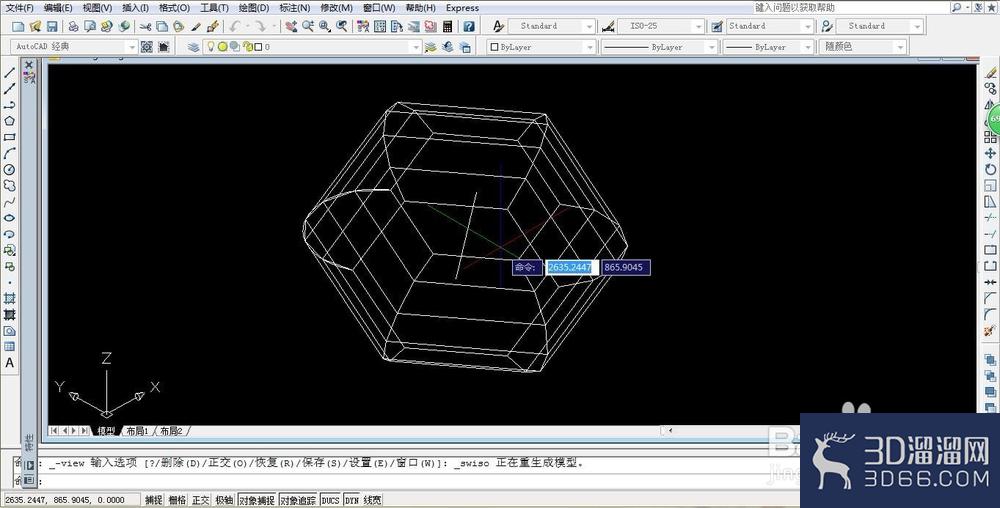

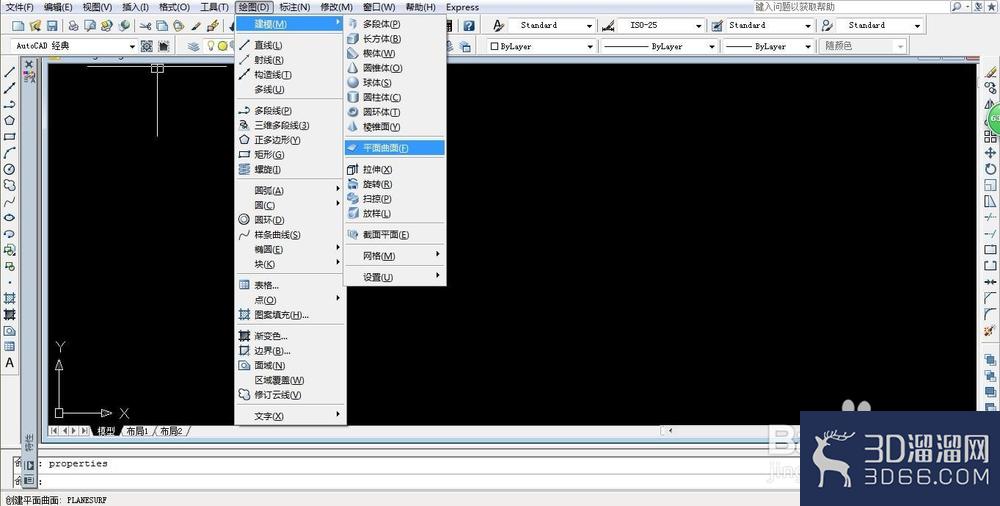

1、绘制平面曲面：在AutoCAD 2008中，选择“绘图”|“建模”|“平面曲面”命令(PLANESURF)，可以创建平面曲面或将对象转换为平面对象。

绘制平面曲面时，命令行显示如下提示信息。指定第一个角点或 [对象(O)] <对象>:

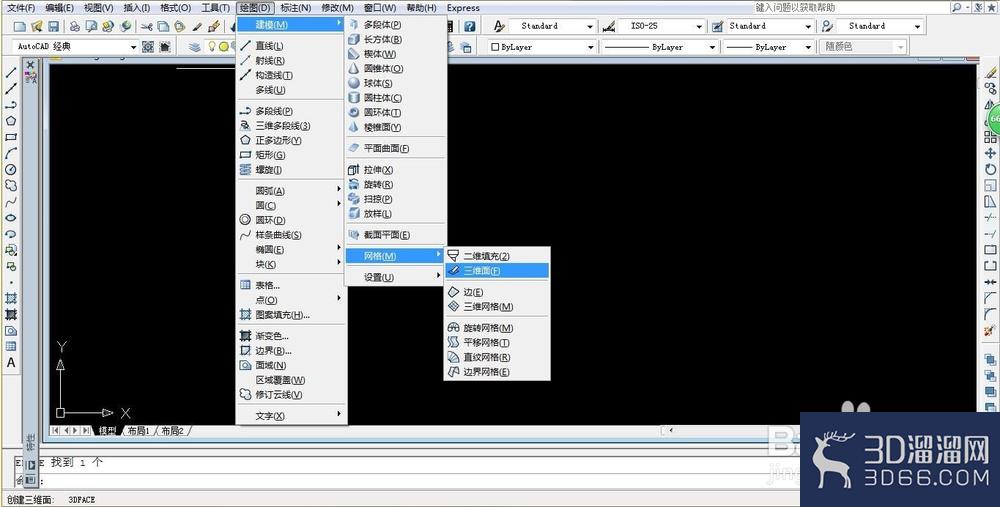

2、绘制三维面与多边三维面：选择“绘图”|“建模”|“网格”|“三维面”命令(3DFACE)，可以绘制三维面。三维面是三维空间的表面，它没有厚度，也没有质量属性。由“三维面”命令创建的每个面的各顶点可以有不同的Z坐标，但构成各个面的顶点最多不能超过4个。如果构成面的4个顶点共面，消隐命令认为该面是不透明的可以消隐。反之，消隐命令对其无效。

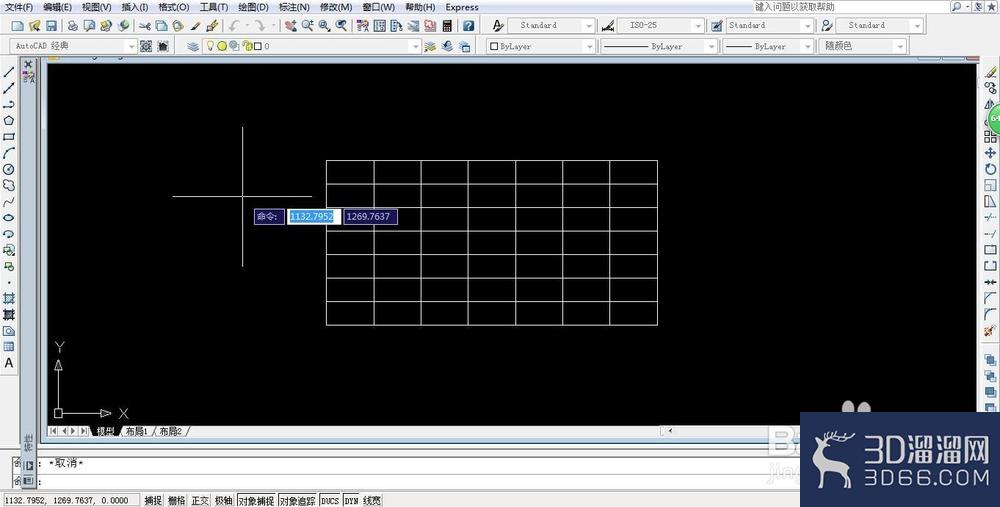

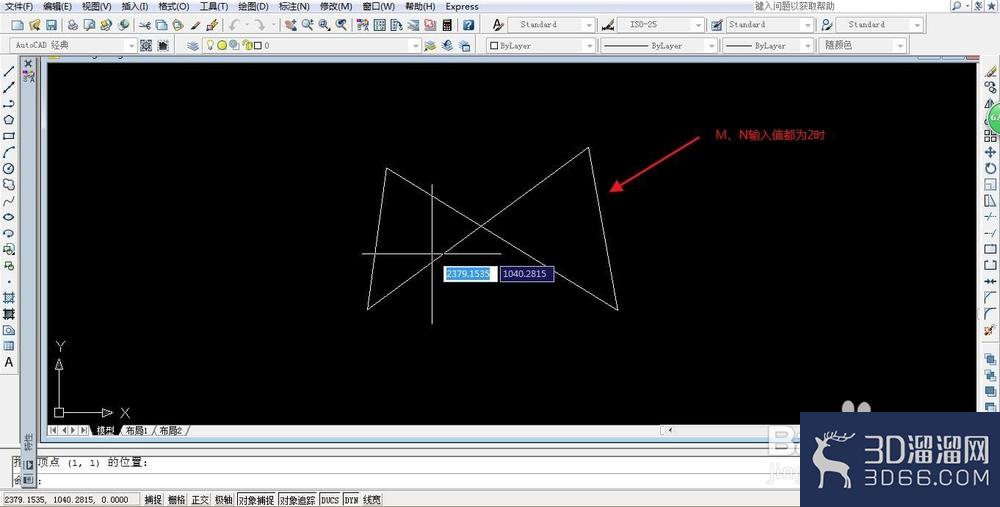

3、绘制三维网格：选择“绘图”|“建模”|“网格”|“三维网格”命令(3DMESH)，可以根据指定的M行N列个顶点和每一顶点的位置生成三维空间多边形网格。M和N的最小值为2，表明定义多边形网格至少要4个点，其最大值为256。

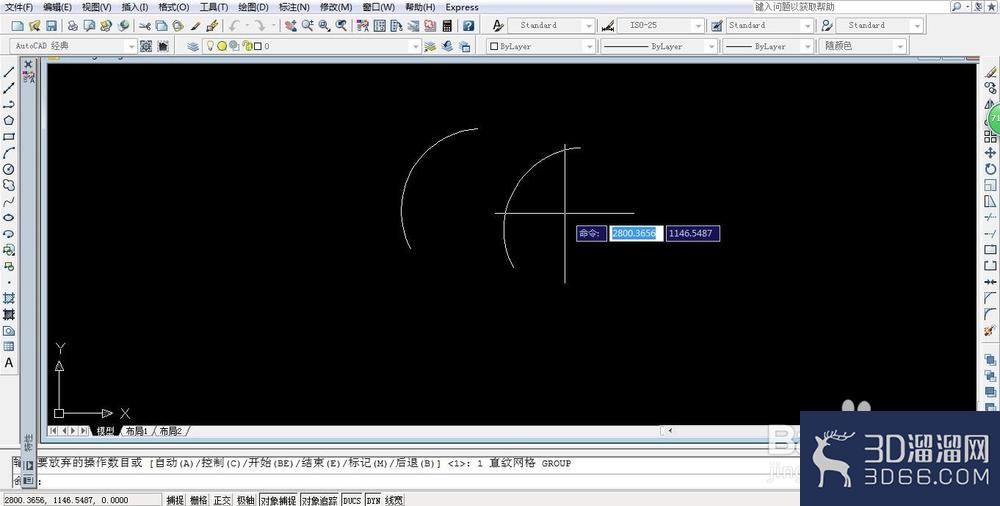

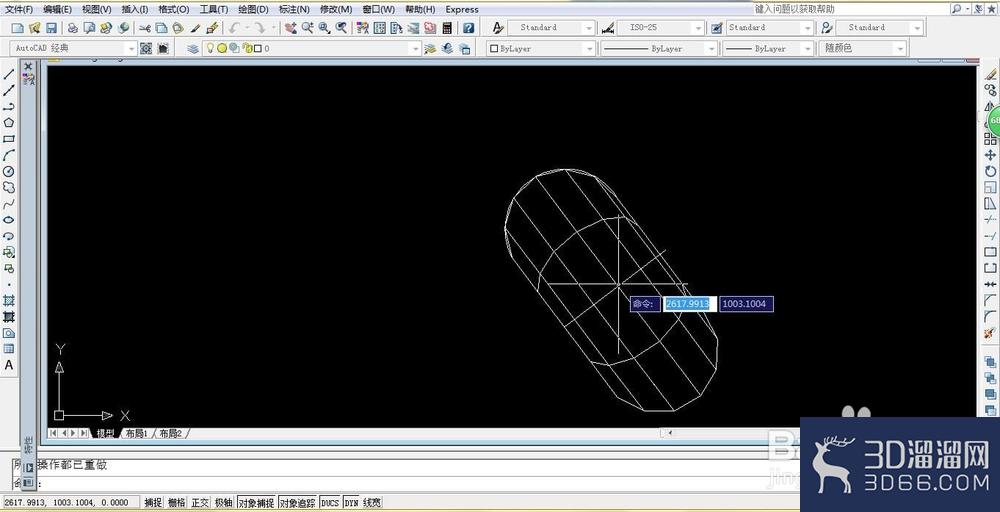

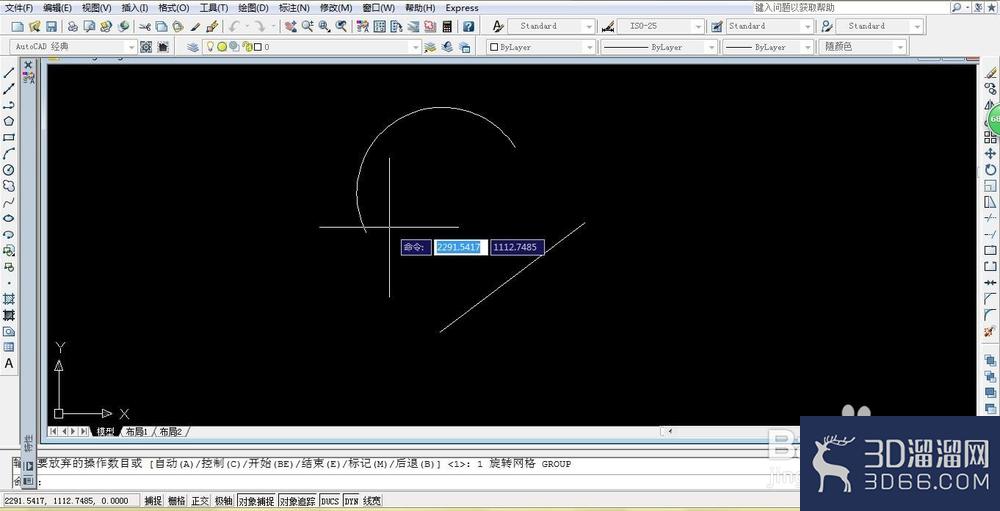

4、绘制旋转网格：选择“绘图”|“建模”|“网格”|“旋转网格”命令(REVSURF)，可以将曲线绕旋转轴旋转一定的角度，形成旋转曲面。

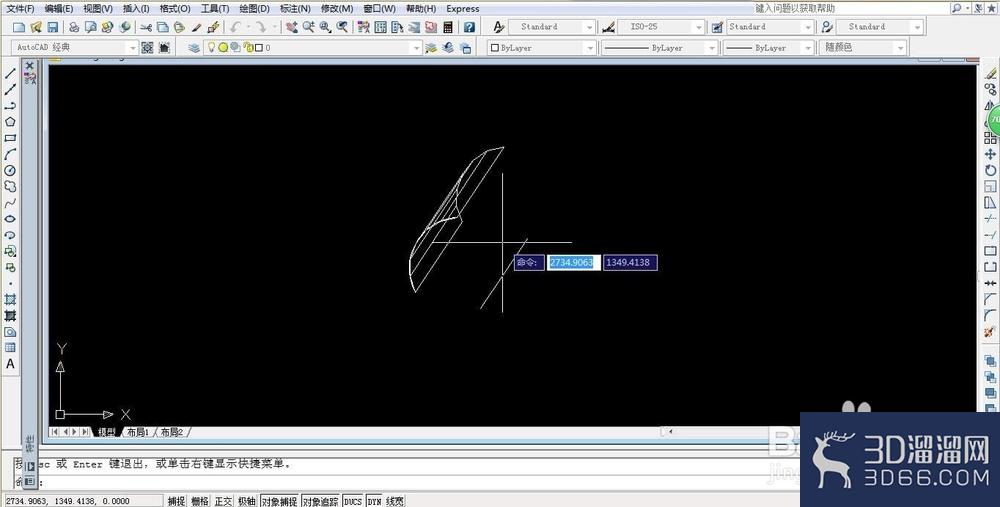

5、绘制平移网格：选择“绘图”|“建模”|“网格”|“平移网格”命令(RULESURF)，可以将路径曲线沿方向矢量方向平移后构成平移曲面。

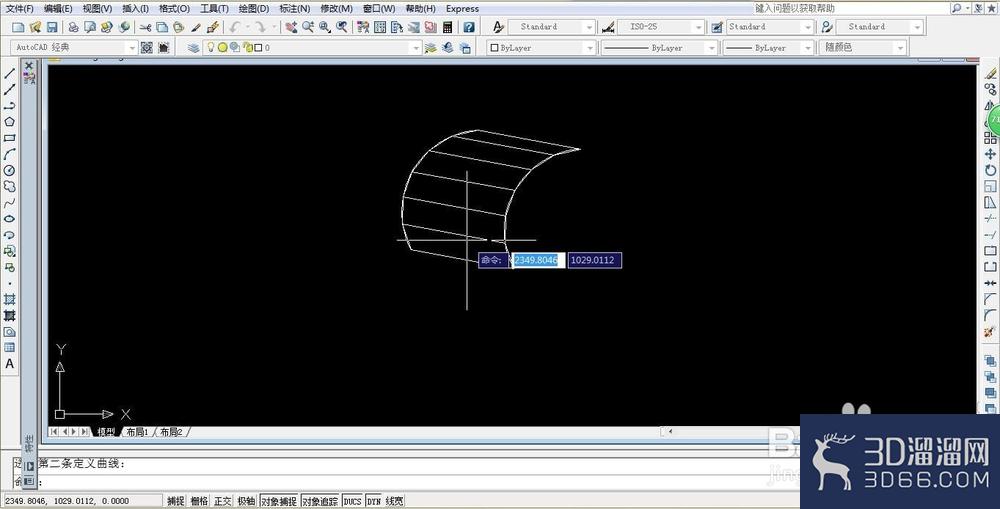

6、绘制直纹网格：选择“绘图”|“建模”|“网格”|“直纹网格”命令(RULESURF)，可以在两条曲线之间用直线连接从而形成直纹曲面。

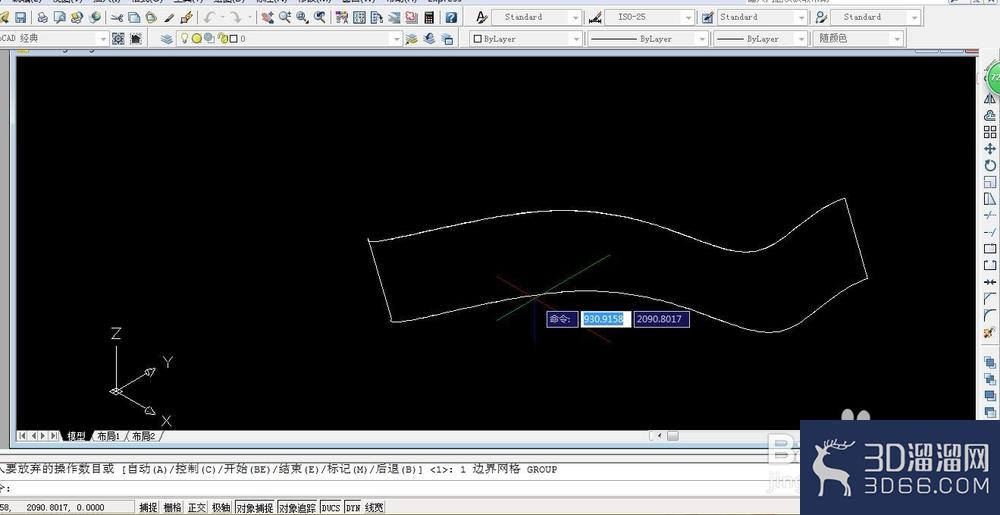

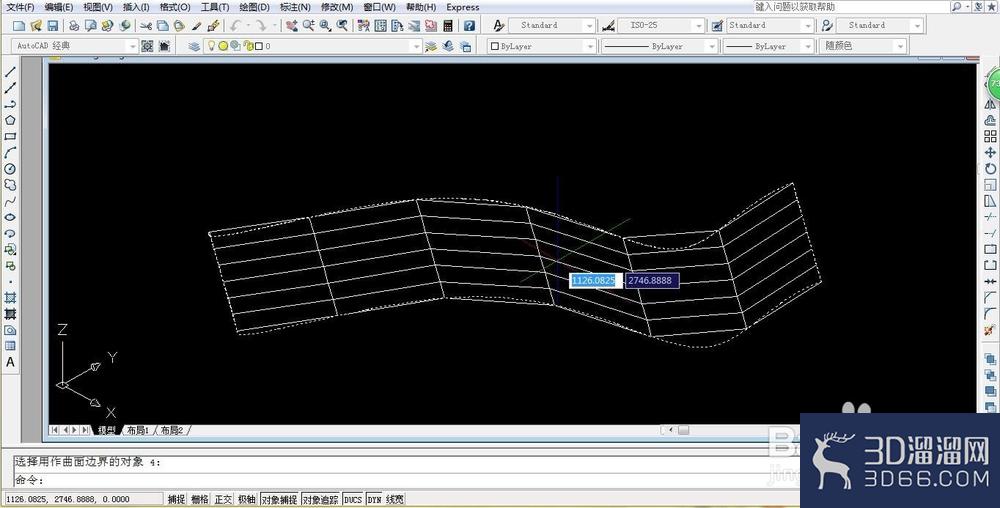

7、绘制边界网格： 选择“绘图”|“建模”|“网格”|“边界网格”命令(EDGESURF)，可以使用4条首尾连接的边创建三维多边形网格。这时可在命令行的“选择用作曲面边界的对象 1:”提示信息下选择第一条曲线，在命令行的“选择用作曲面边界的对象 2:”提示信息下选择第二条曲线，在命令行的“选择用作曲面边界的对象 3:”提示信息下选择第三条曲线，在命令行的“选择用作曲面边界的对象4:”提示信息下选择第四条曲线

今天给大家分享的“AutoCAD怎么绘制三维网格”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
