在CAD绘图中，绘制特定角度的直线是常见需求，但新手可能不清楚如何精准设置角度。本文将介绍使用角度命令绘制直线的具体步骤，并提供简单实用的操作技巧。

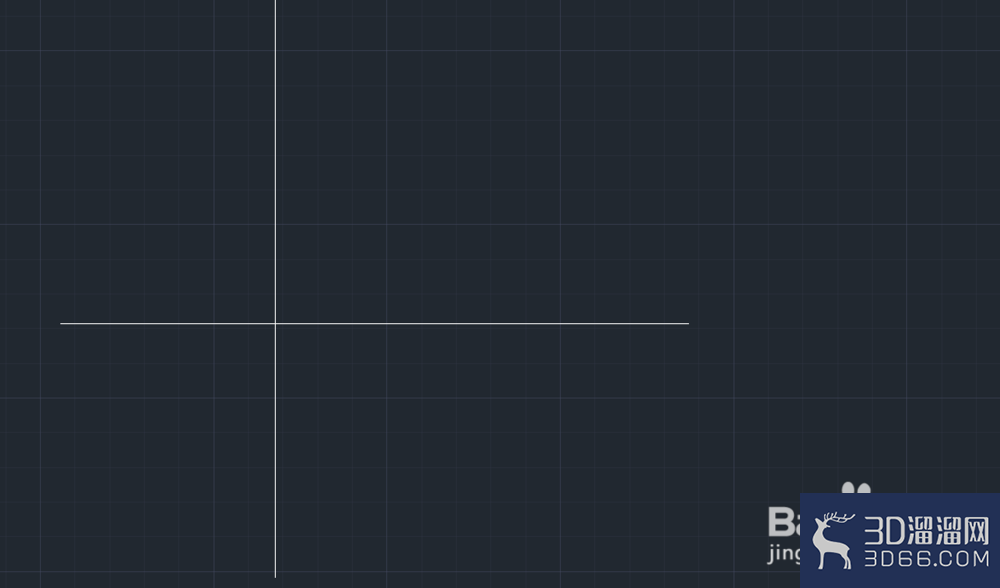

1、首先画两条直线，过直线的交点画一个18 度的直线。

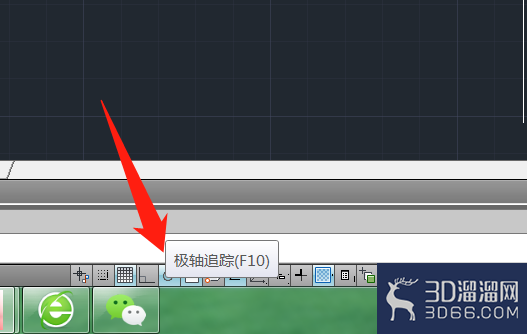

2、点击如图所示的极轴追踪按钮，将图标点亮。然后右击鼠标，出现对话框。

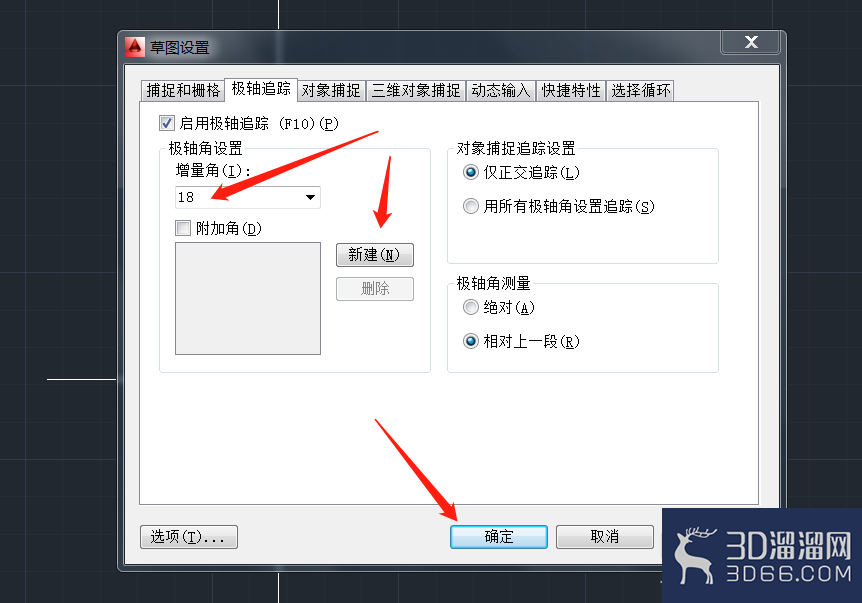

3、出现以下的对话框，在对话框中选择角度，新建一个度数，点击确定即可。

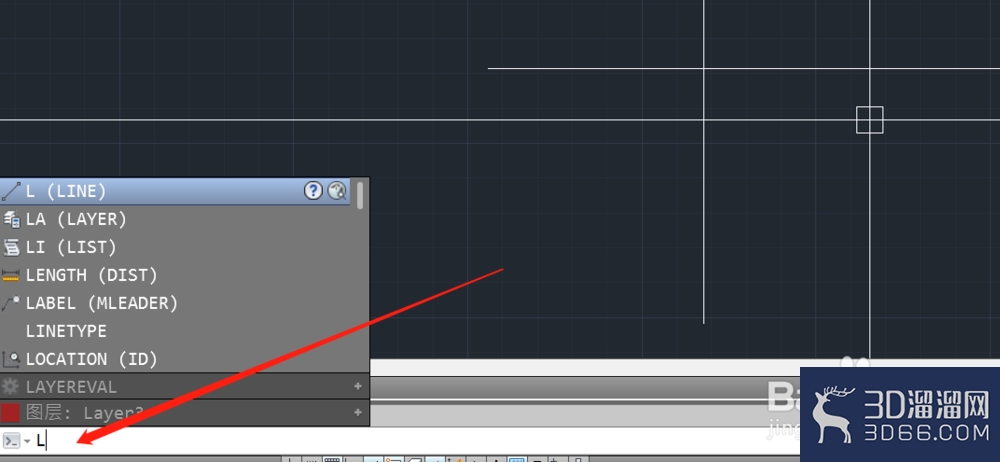

4、输入直线快捷方式l，空格，进行画直线。

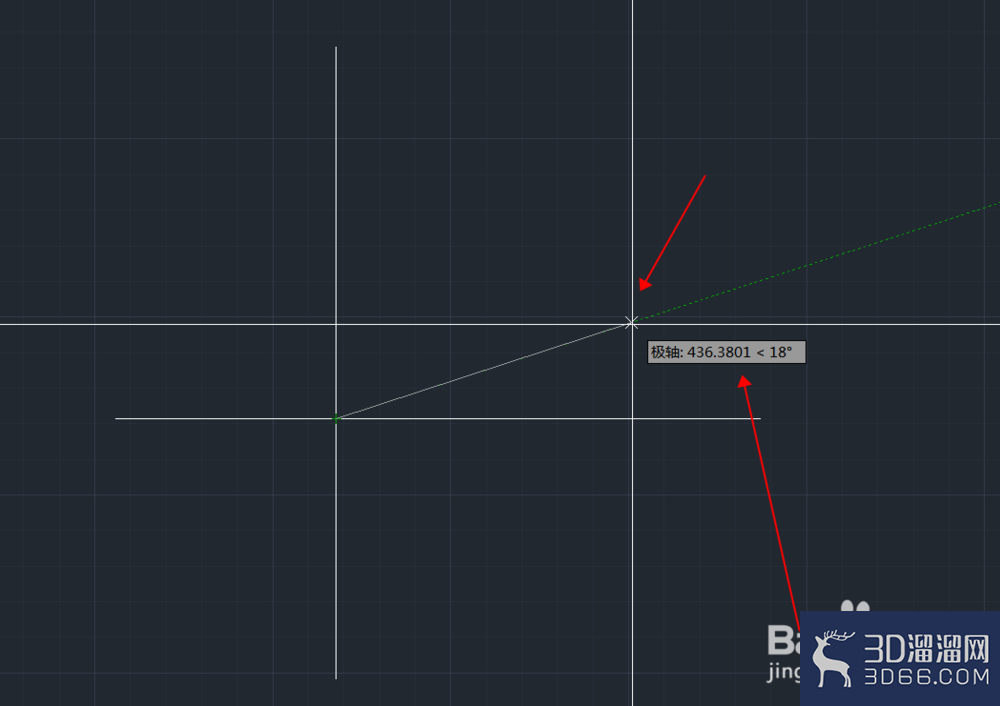

5、顺着直线转动，会自动显示出角度，找到18度画直线即可。

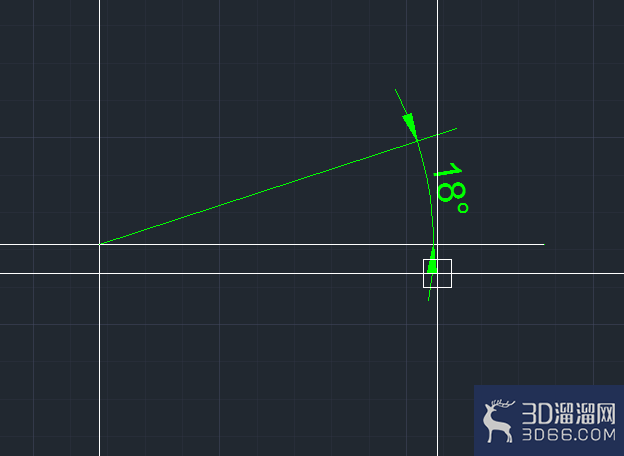

6、最后，进行线段的标注，就可以看出是18度的角度偏移。
给大家分享的“cad中怎么画角度的直线”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的CAD技巧知识或者CAD图纸素材等资源，那么也请关注3d66资讯哦~
