合成AutoCAD多段线是完成复杂绘图任务中常见的需求，特别是在需要绘制曲线或复杂形状时。本文将探讨如何合成多段线，包括步骤和注意事项，帮助用户轻松处理复杂绘图需求。

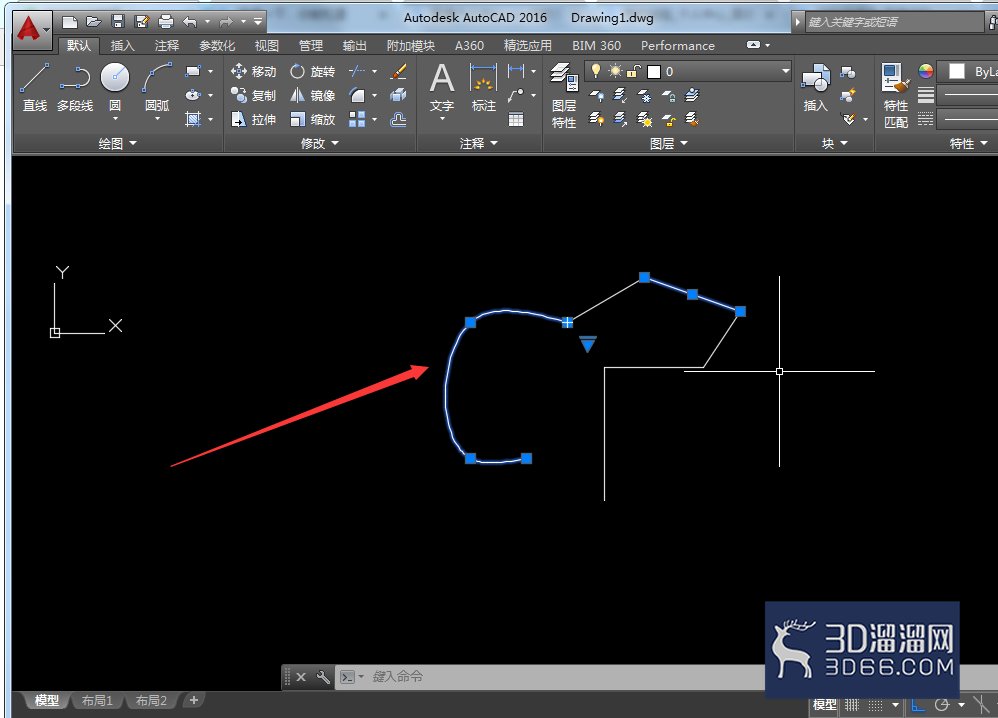

1、打开cad软件，图示有几条收尾相接的几段曲线。

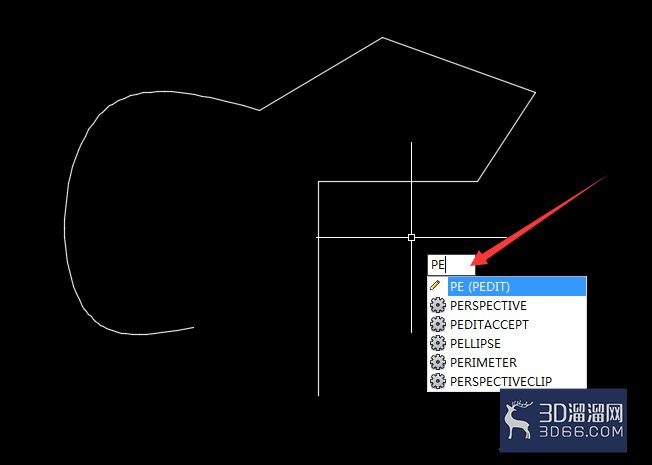

2、命令栏输入快捷键‘PE’.

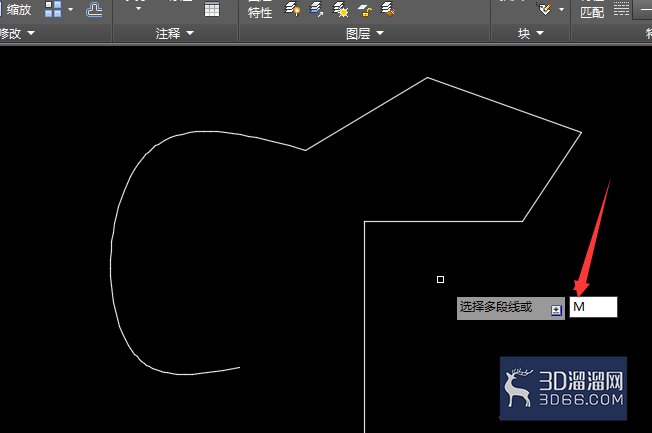

3、输入快捷键‘M’,可以框选多条曲线。

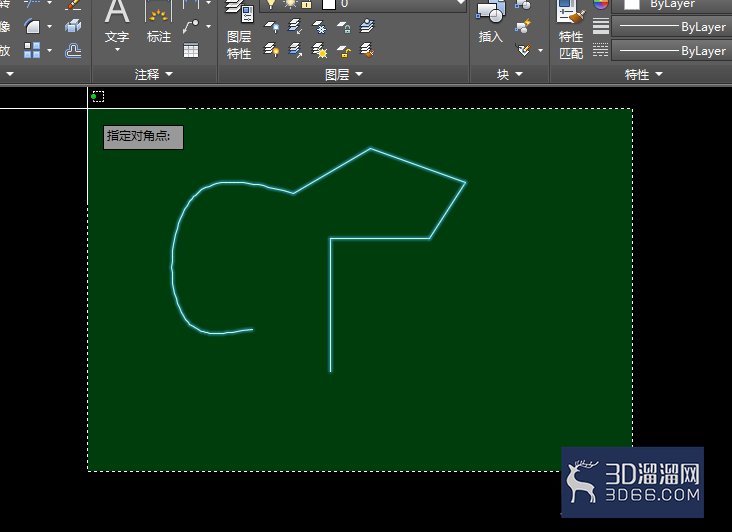

4、款选需要合并的多条曲线，全部选中。

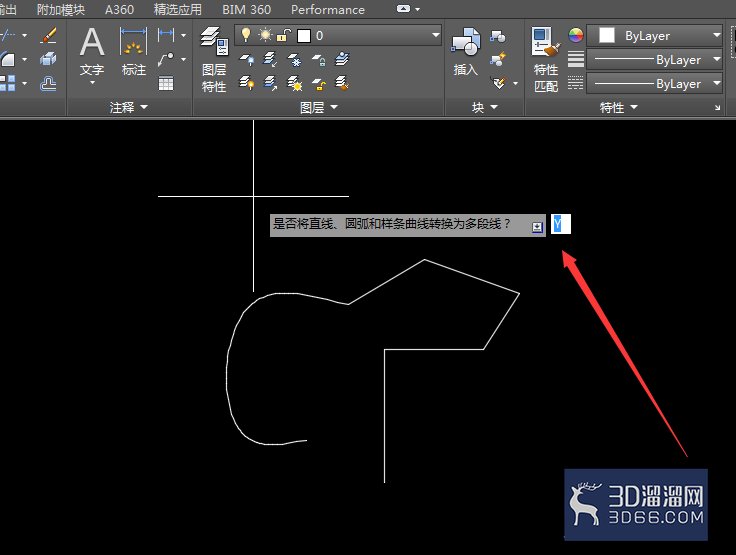

5、是否合并提示中输入‘Y’.

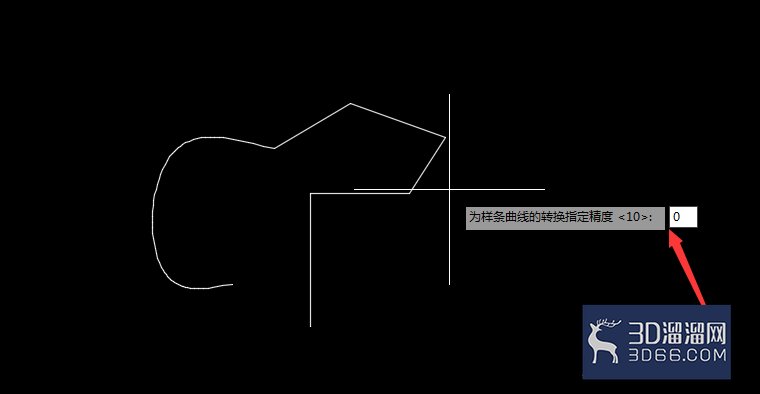

6、然后输入模糊距离，可以输入0.

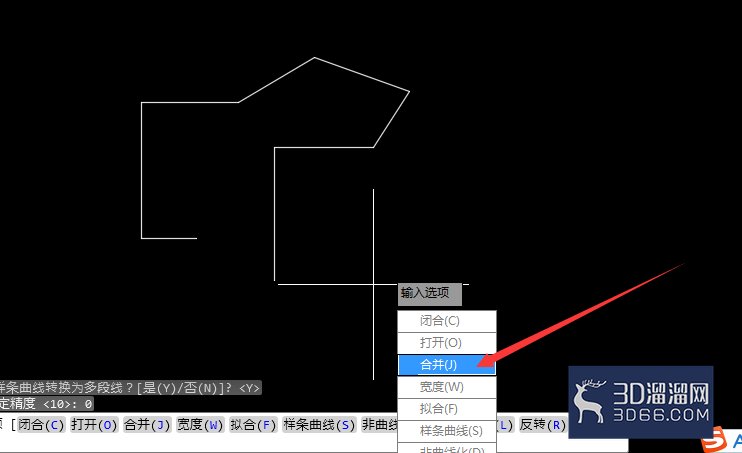

7、在弹出的菜单中，选择合并命令，然后连续默认敲击空格。

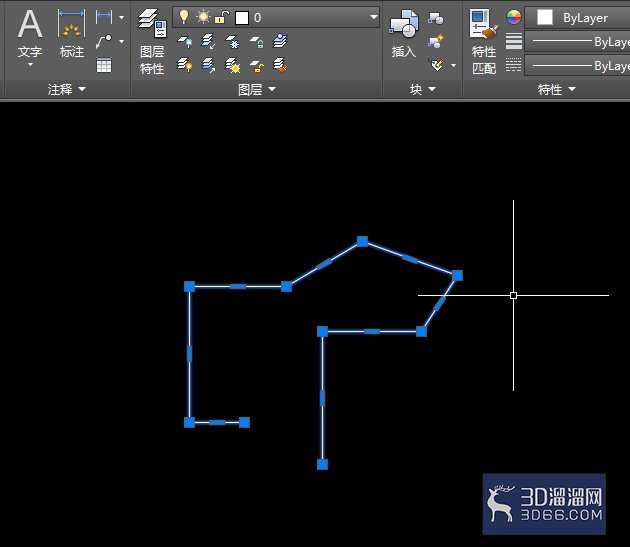

8、完成合并多段线命令后，可以看到曲线已合并为多段线。
今天的“AutoCAD多段线的合成方法”已经讲解完毕啦，感谢您的阅读！如果您还想了解更多CAD相关的知识和资源，请继续关注3d66资讯，精彩不断~
