CAD中怎样查看不规则图形的面积

在CAD中查看不规则图形的面积，可以使用“区域”命令来轻松计算。通过选择图形边界，软件会自动生成区域并显示其面积。这一功能特别适合工程师和设计师在进行面积分析时使用。本文将介绍如何使用该命令来快速获取不规则图形的面积。

1、如图，这是一个由多段线组成的闭合面域的不规则图形。

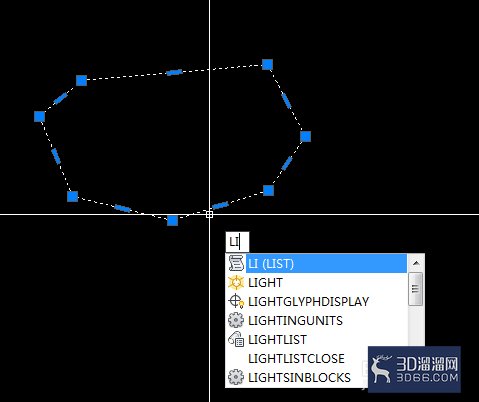

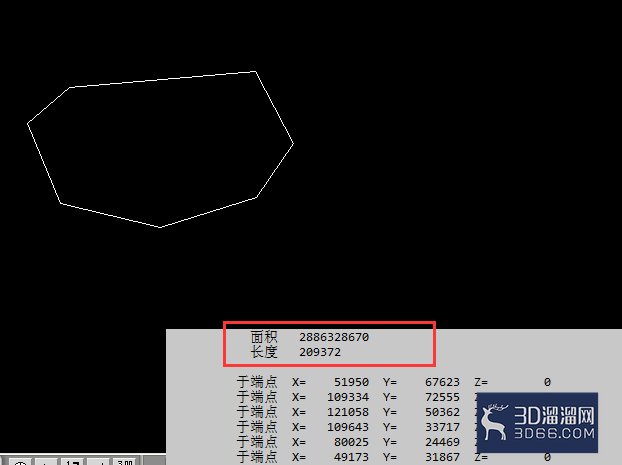

2、输入快捷键LIST--【回车】，在命令栏就可以找到该图形的面积

3、或者快捷键PR，弹出图形的特性对话框，就可以查看面积

对于由线段组成的闭合面域图形查看面积的方法：

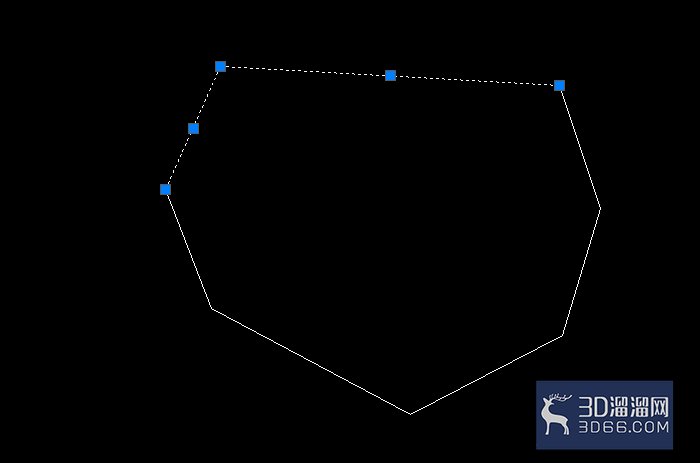

1、如图，这是一个由线段组成的闭合面域图形。

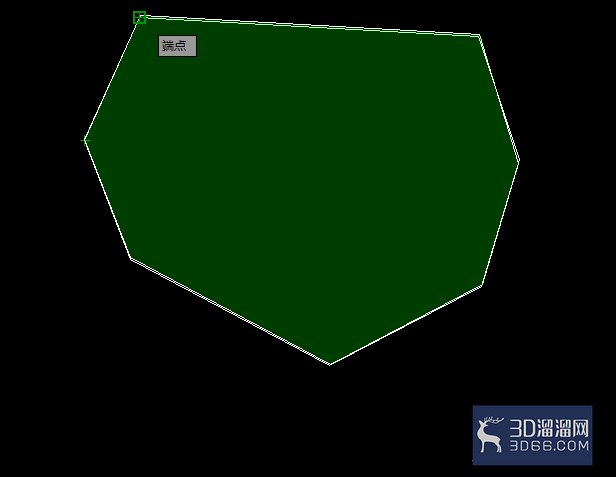

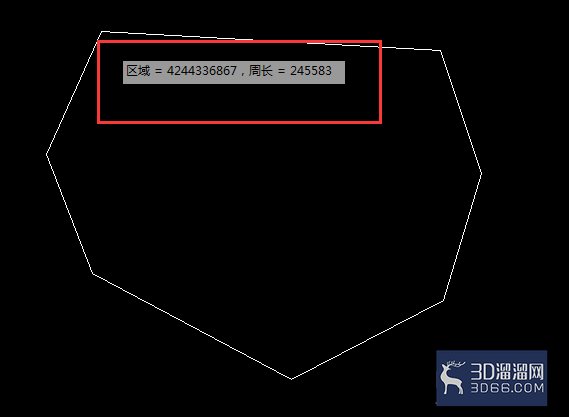

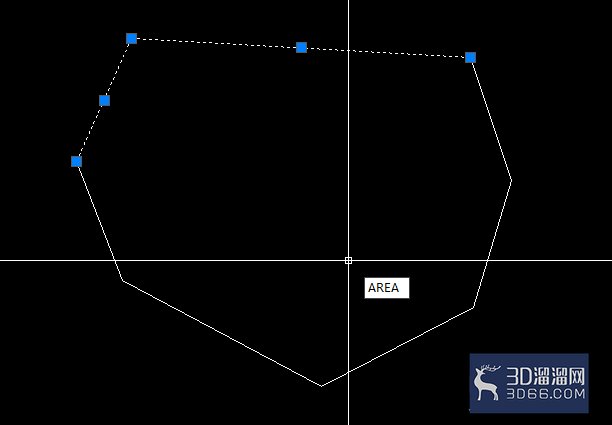

2、采用快捷键AREA--依次选择要测量的图形的各个点，然后回车，则就可以查看该图形面积。

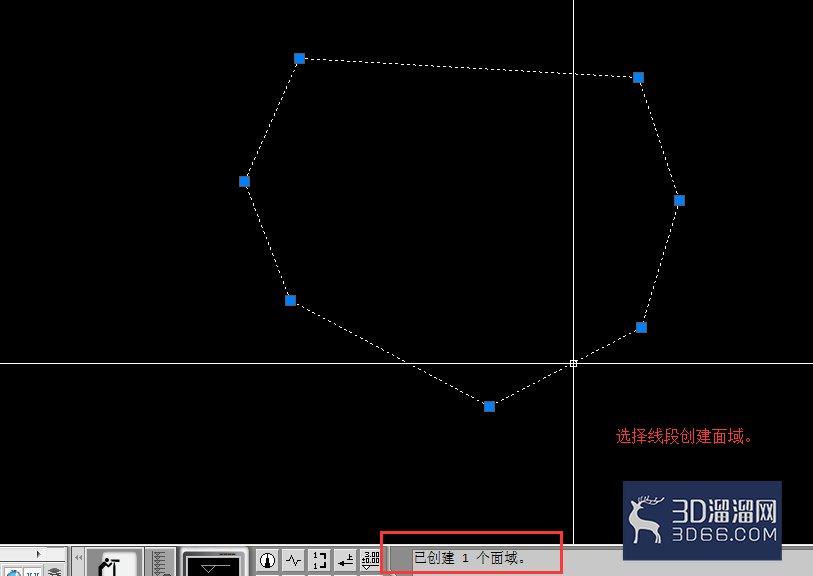

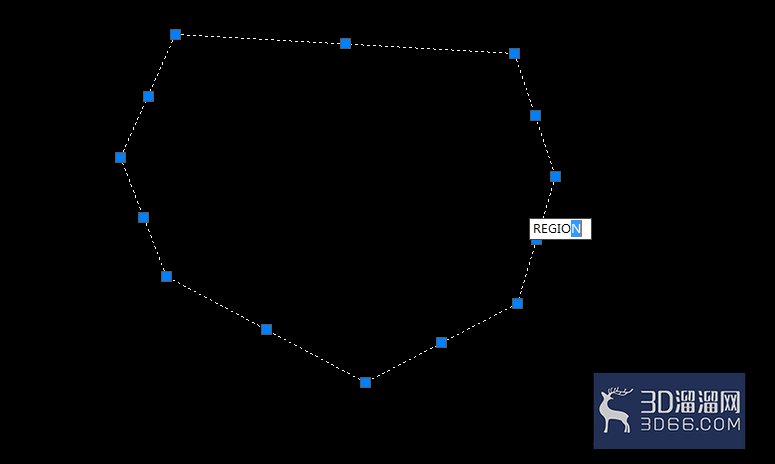

3、或者输入快捷键REGION创建面域命令，选择该图形的所有线段，创建成面域，用LIST或者PR快捷键，查看面积

对于由样条曲线组成的闭合面域图形查看面积的方法：

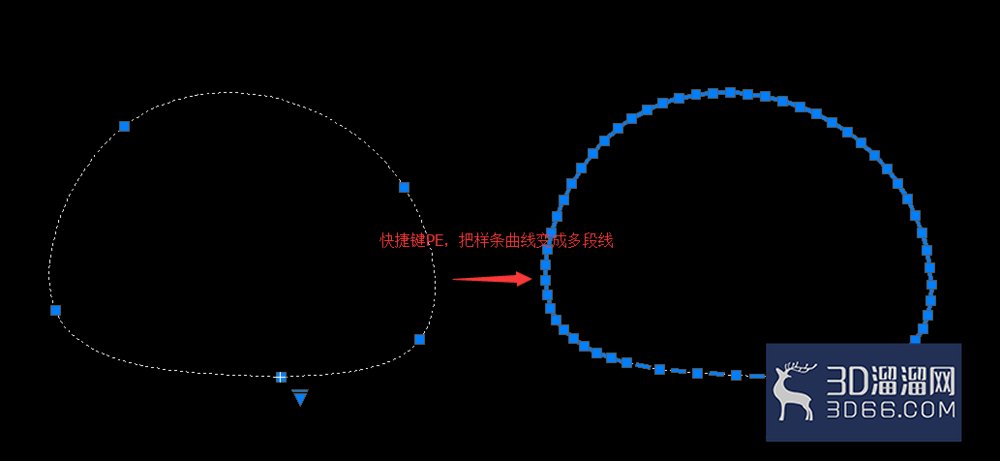

1、对于由样条曲线组成的闭合面域图形，输入快捷键PE，把样条曲线转化成闭合的多段线，再用LIST或者PR快捷键查看。

关于“CAD中怎样查看不规则图形的面积”的内容分享就到这里啦，希望大家有所收获！想要获取更多CAD的实用技巧和最新素材，请记得关注3d66资讯~
