分类：CAD图纸作者：小溜时间：2024-09-11 11:40:40
AutoCAD是一款非常受欢迎平面设计软件，直观、灵活、易于使用的软件，在这里将详细介绍AutoCAD2010版本的计算不规则图形面积方法，供广大爱好者、初学者学习，请各位耐心按步骤操作。

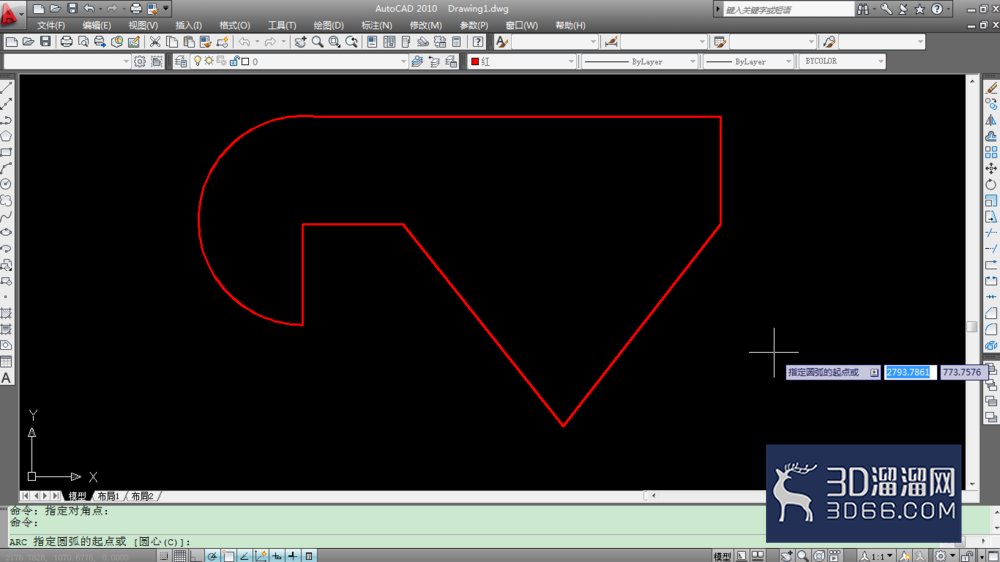

1、首先打开CAD创建如下图形，计算图形的面积；

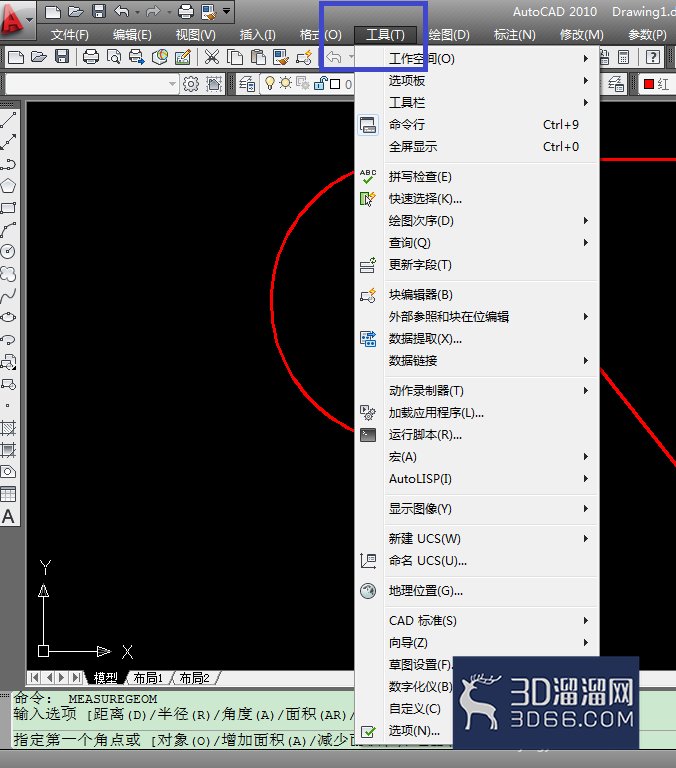

2、选择工具——查询；如下图：

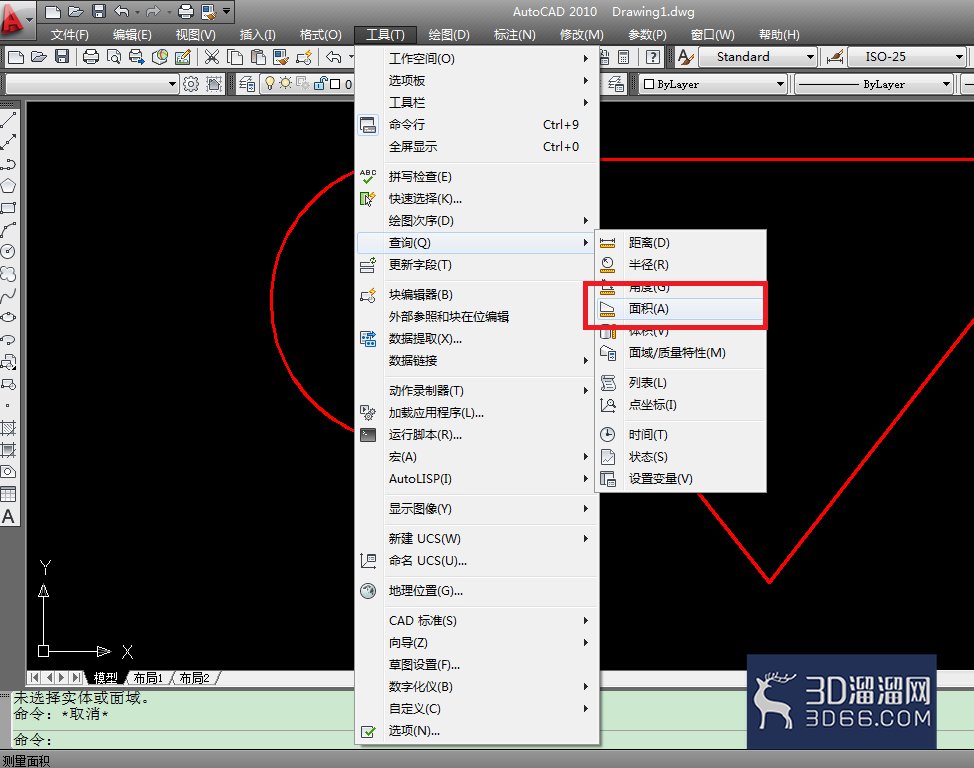

3、选择面积查询：

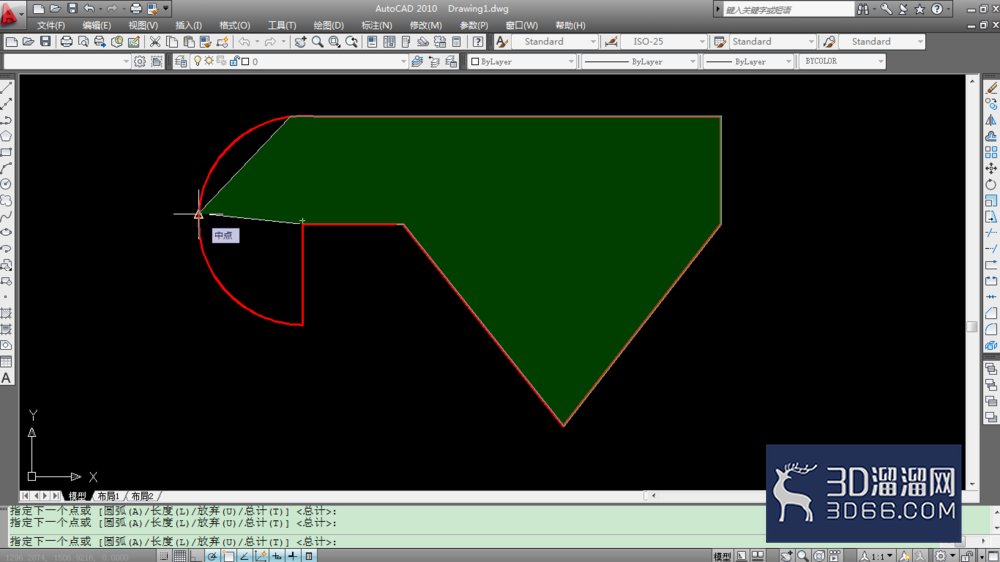

4、用鼠标左键选择图形的第一个点，最后发现有些地方没有计算进去 如下图所示：
不规则图形面积计算方法：

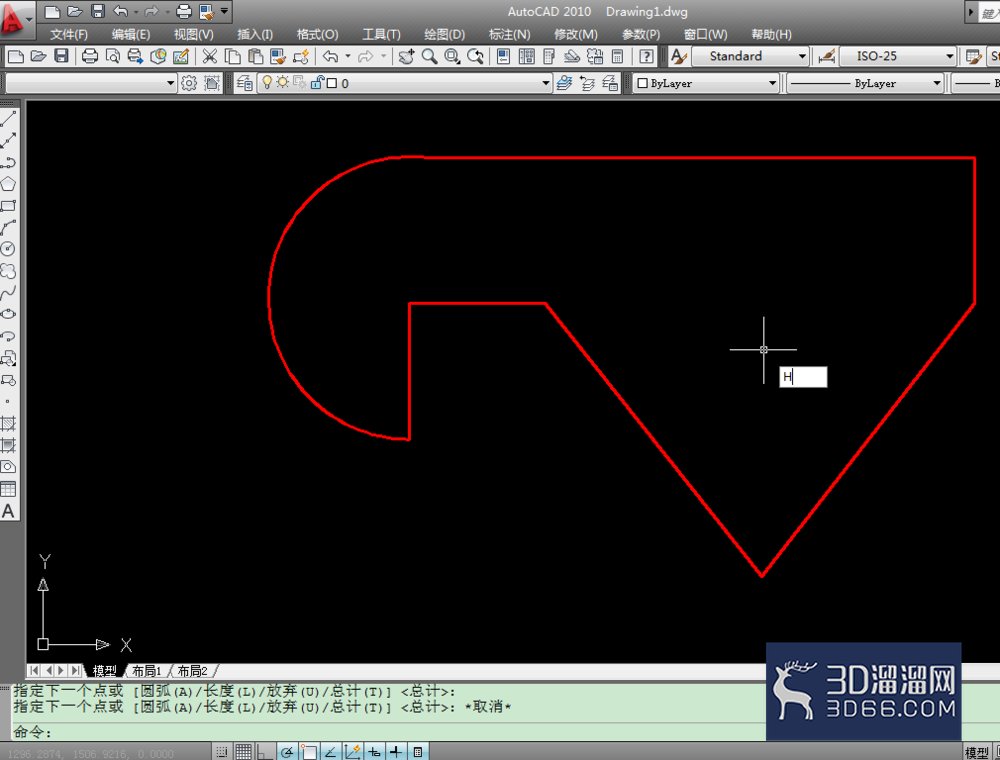

1、首先输入H，执行填充命令;

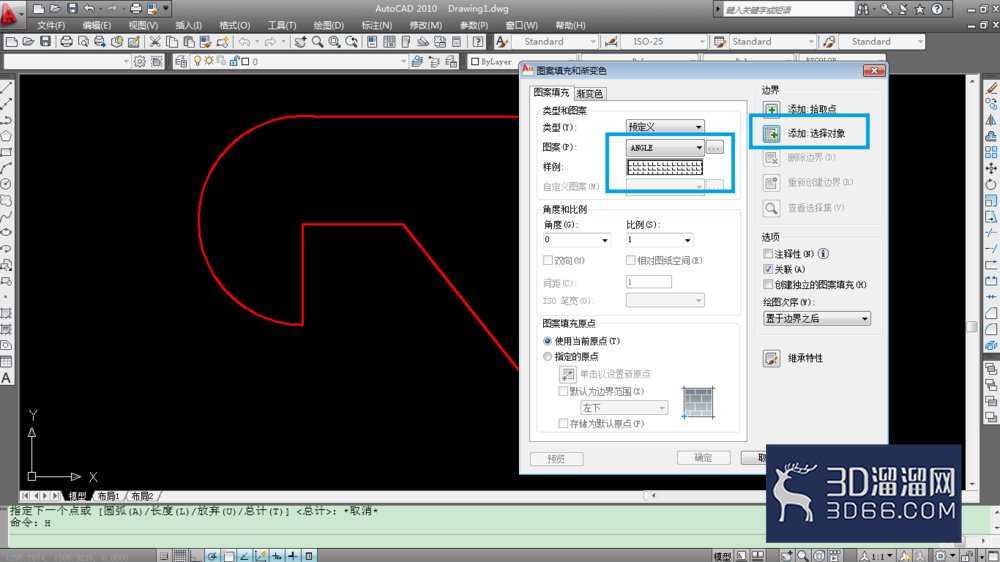

2、回车弹出如下对话框；选择填充材质各填充区域。

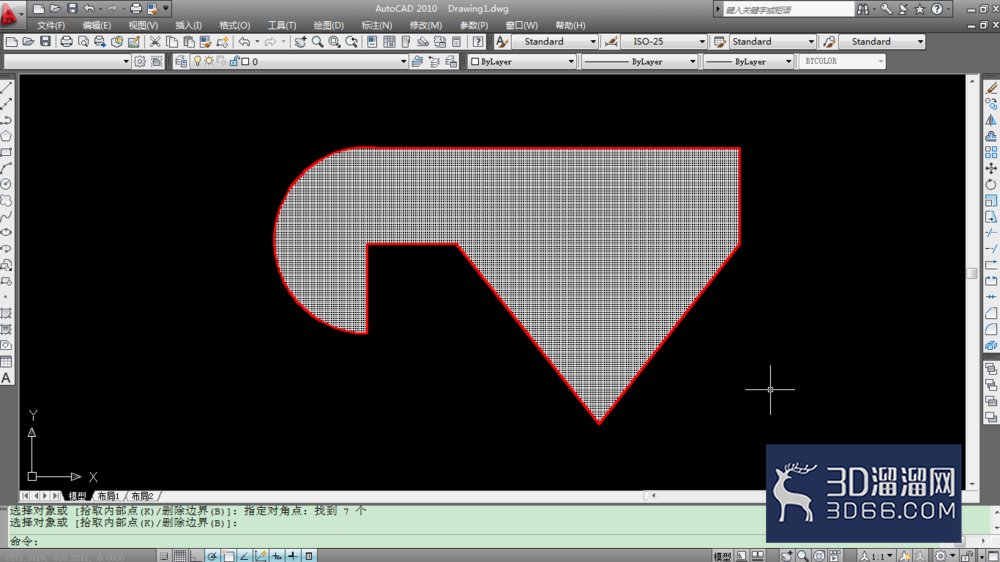

3、点击确定后，如下图：

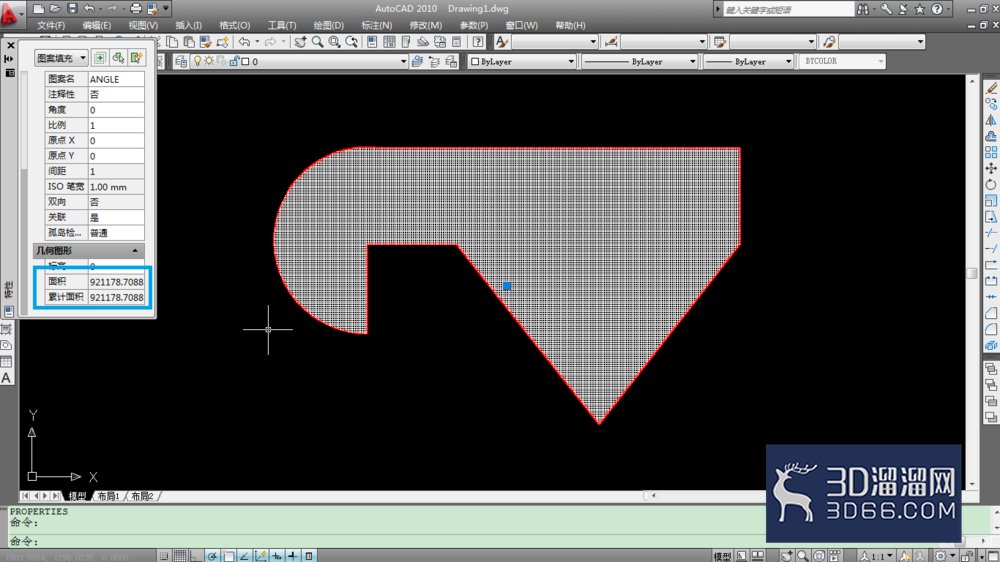

4、再次输入CH，在弹出的新对话框中滑动滚轮找到面积，如下图蓝色方框所示：
本次“CAD怎么计算不规则图形面积”的学习内容就到此为止啦，感谢您的关注！更多关于CAD的技巧和资源，欢迎持续关注3d66资讯~
