AutoCAD快速标注命令技巧

Autocad中大部分标注相关的命令都非常常用，大家基本上都熟识，不需要额外的特别介绍。今天分享的快速标注，属于标注相关的命令里面，使用率偏低的一个，希望这个命令能够为大家熟识并更多的使用，因为它的执行效率还是很高的

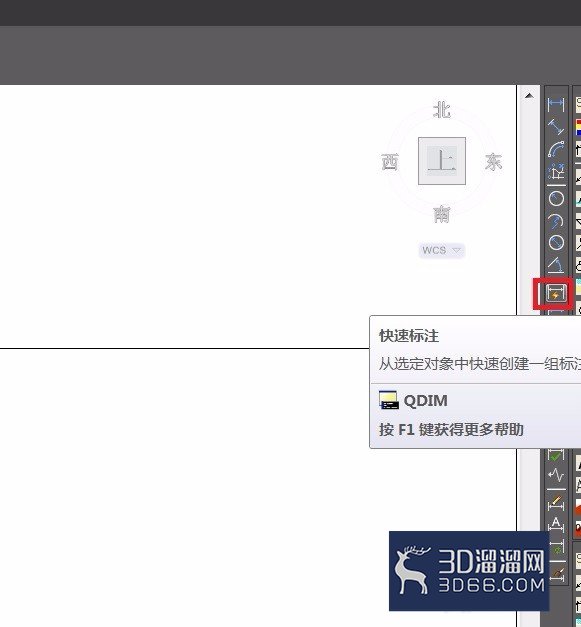

1、启动快速标注的方法常用的还是那三个途径：

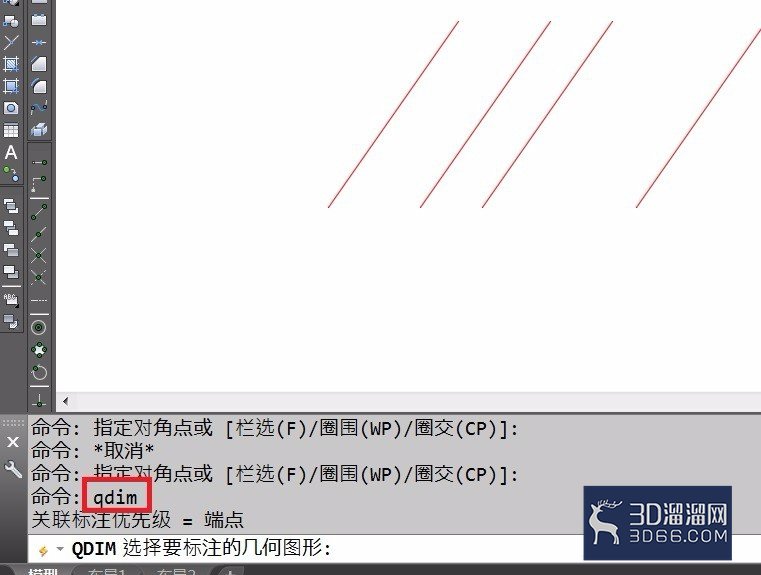

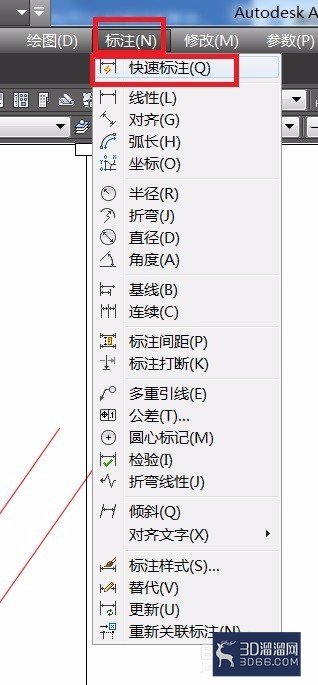

- 工具栏“标注”，左键点击命令图标“快速标注”- 菜单“标注”，左键点击命令“快速标注”- 输入栏直接键入命令“QDIM”，回车启动命令

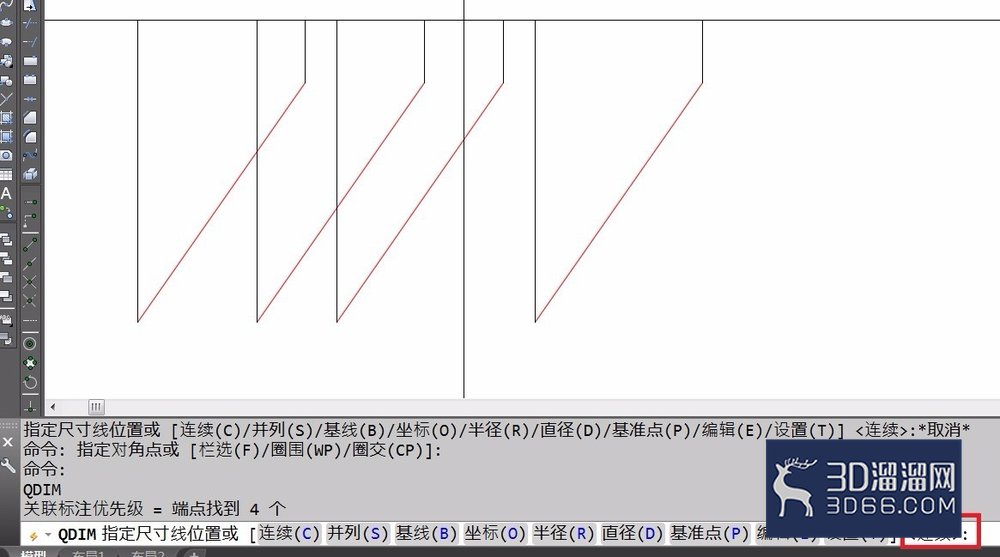

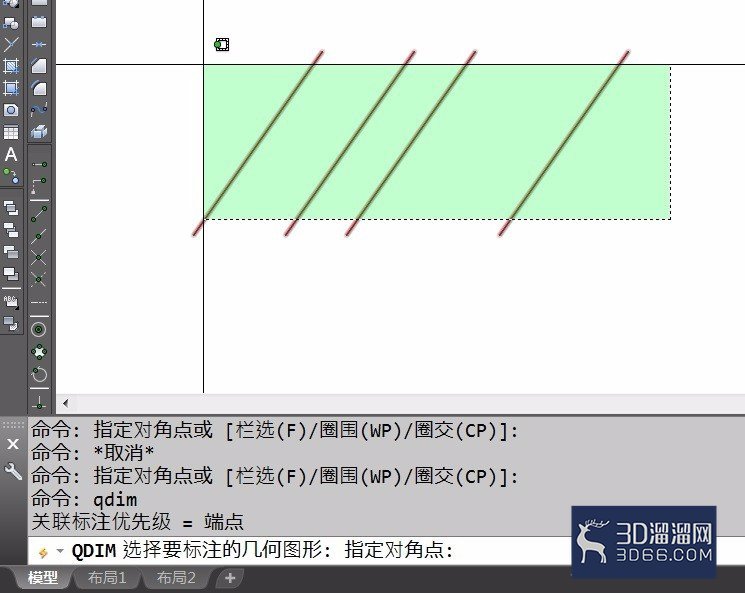

2、命令启动后提示选择要标注的对象，我们来选择提前准备好的四条平行直线来演示快速标注命令。选择完毕后回车结束选择。命令进入下一步。

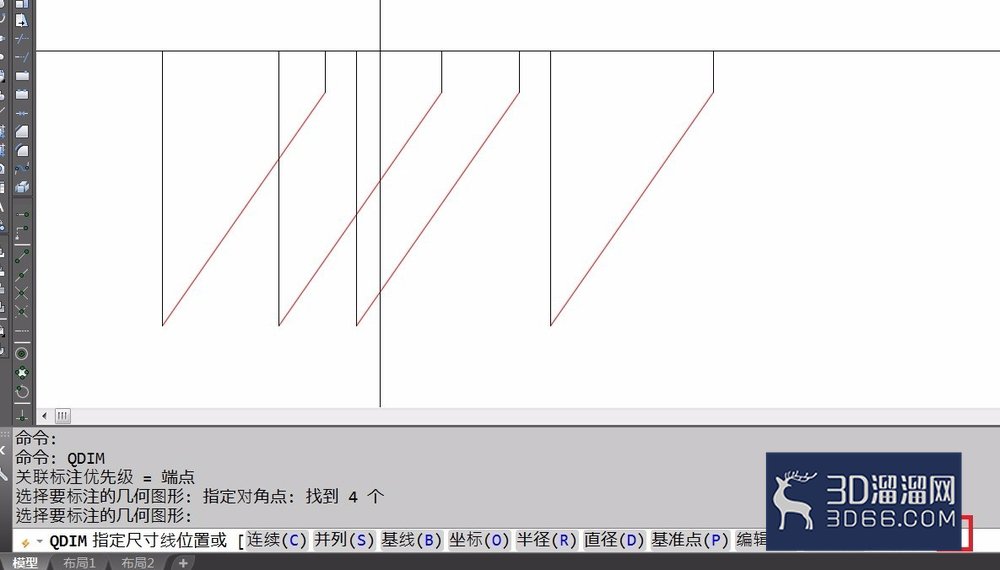

3、快速标注都能够做些什么？让我们一个个来看下。第一个参数C-连续标注

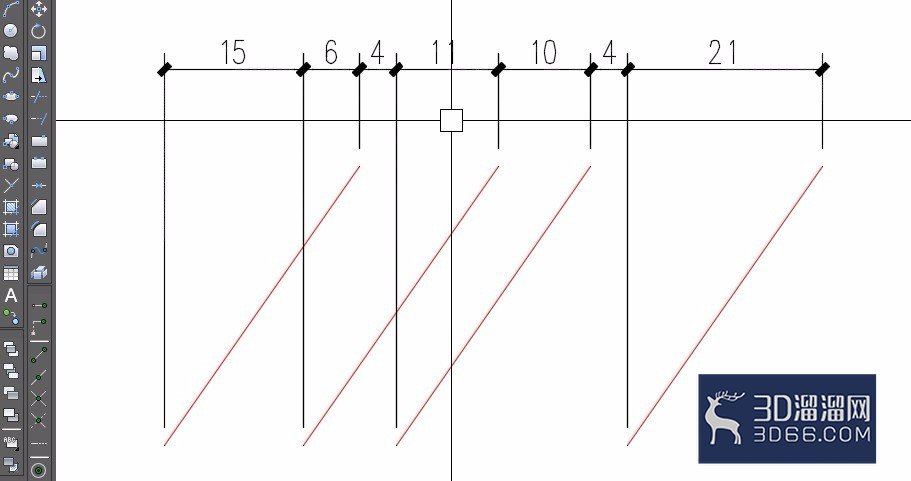

选择好标注布置的方向和位置后，点击鼠标左键。整齐的连续尺寸标注瞬间完成。

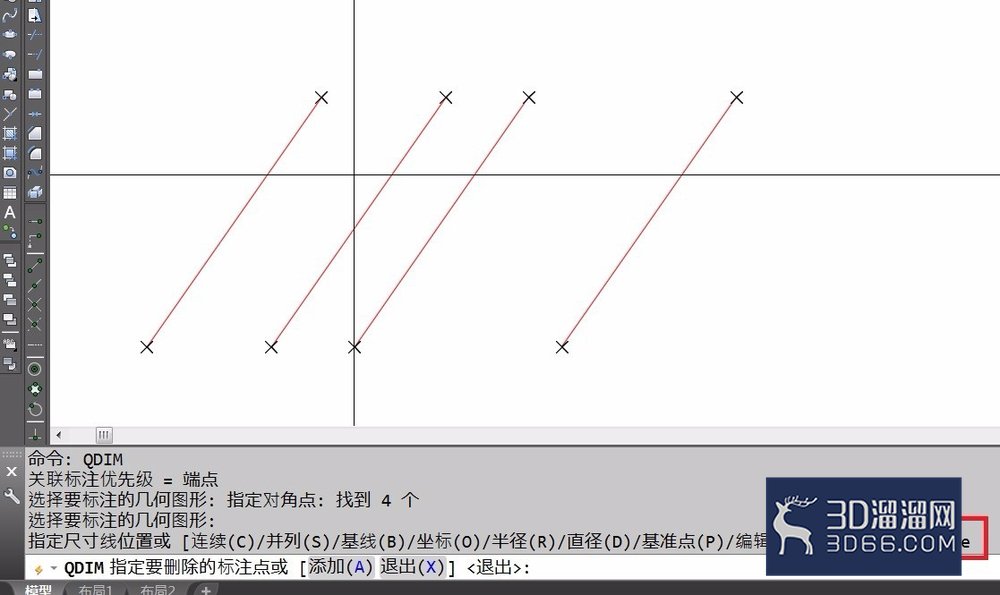

4、如果你对命令自动捕捉的点不是很满意，在命令过程中可以参数E - “编辑”来添加标注点或是删除命令自动捕捉的标注点。比如示例中，我们只想标注直线上端点，那么就可以将下面的端点删除。

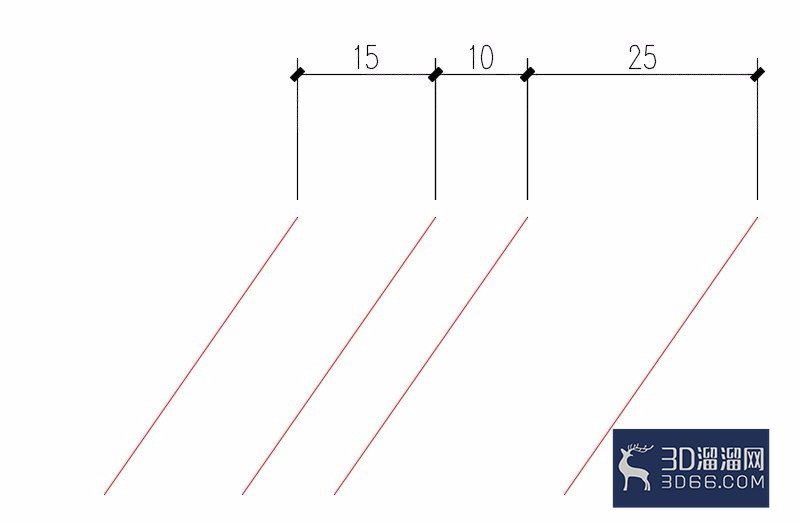

5、然后再次执行连续的快速标注，完成后的效果如图。

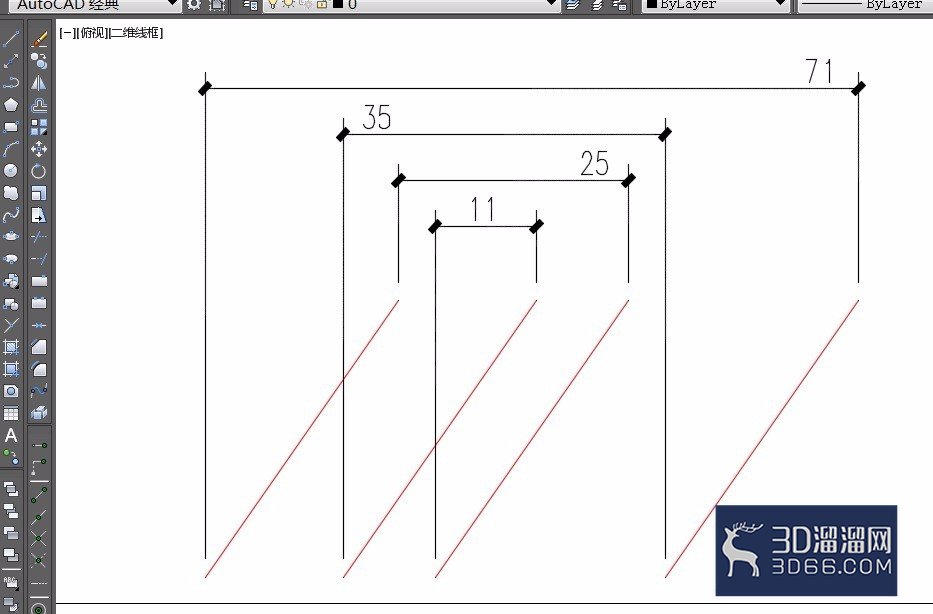

6、快速标注的第二个参数很有趣，S - 并列

输入该参数，执行后的效果如附图。尺寸从最中心处开始标注，间距默认为标注样式里面的基线间距。对于有类似需求的标注任务，用QDIM来完成，效率惊人。
