在AutoCAD中，差集操作可以用于创建复杂的形状，通过从一个对象中减去另一个对象来实现。这对于设计需要精确切割或修改的模型尤为重要。本文将介绍如何使用布尔运算中的差集功能，帮助你有效管理和调整你的设计。

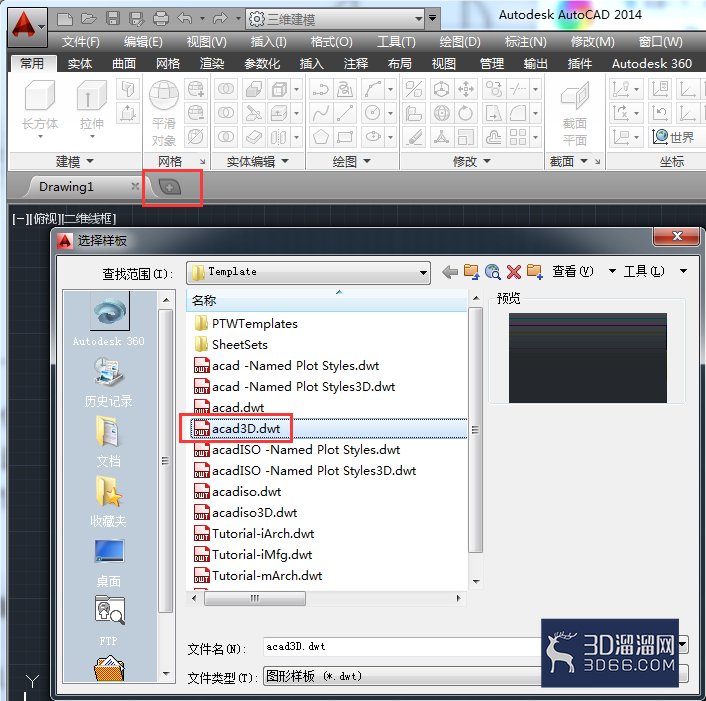

1、首先运行AutoCAD2014软件，然后通过打开【选择样板】载入acad3D.dwt文件，并设置好视角。

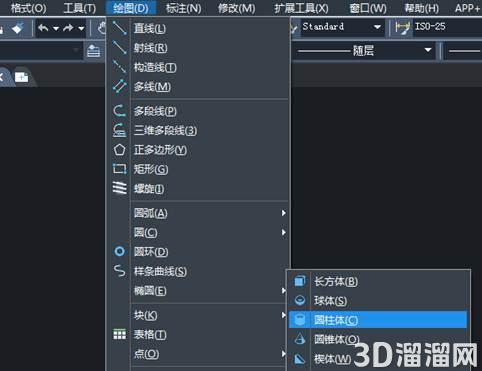

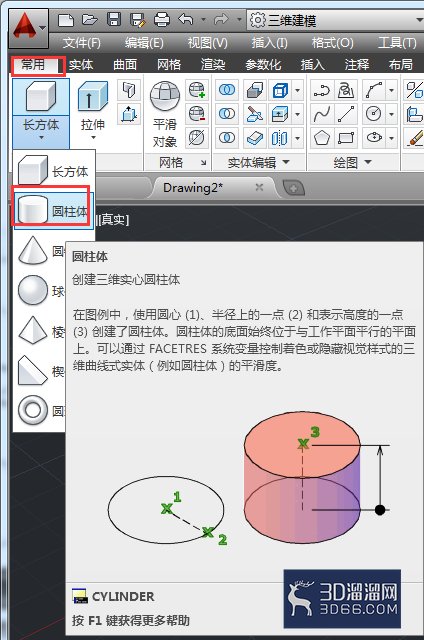

2、然后通过菜单栏选择【常用】》【建模】》【圆柱体】选项。

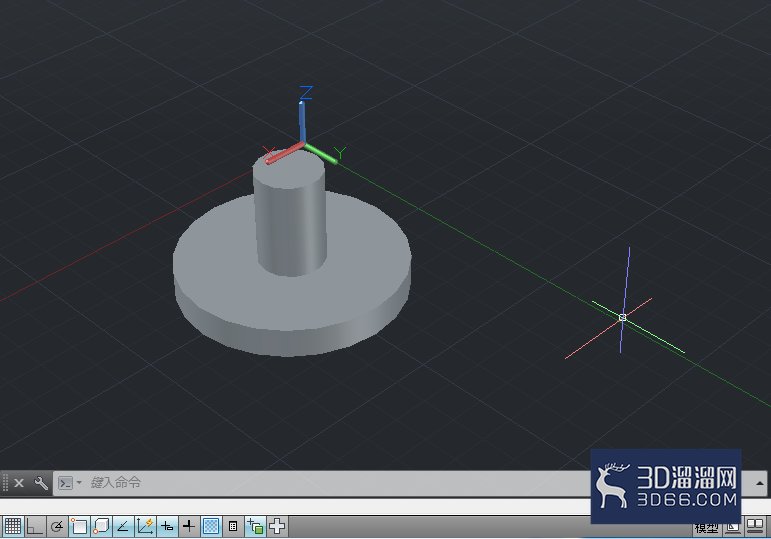

3、绘制两个相互叠加的圆柱如图所示。

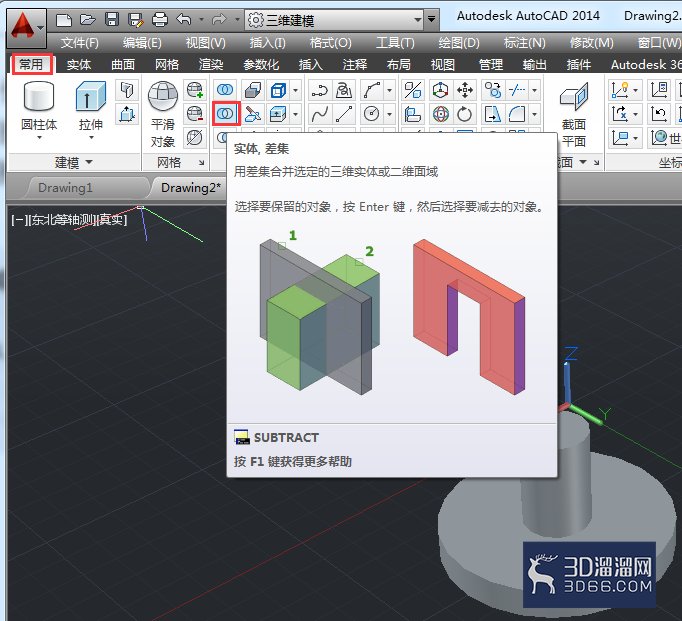

4、接着依次选择【常用】》【实体编辑】》【差集】选项。

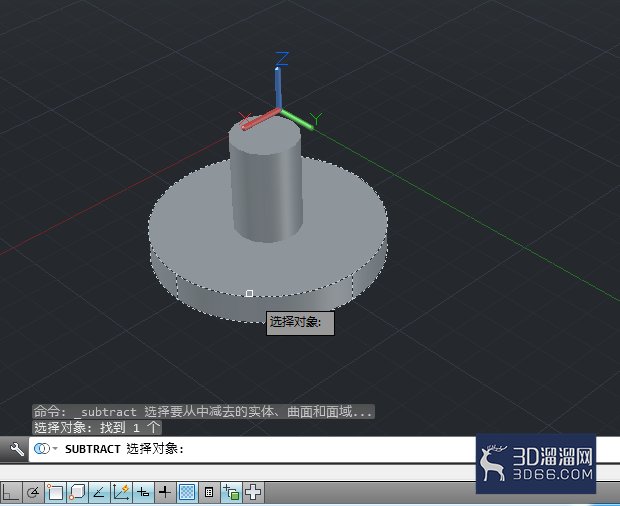

5、通过鼠标左键在绘图区选择要从中减去的实体对象，底部大圆盘中减去圆柱。

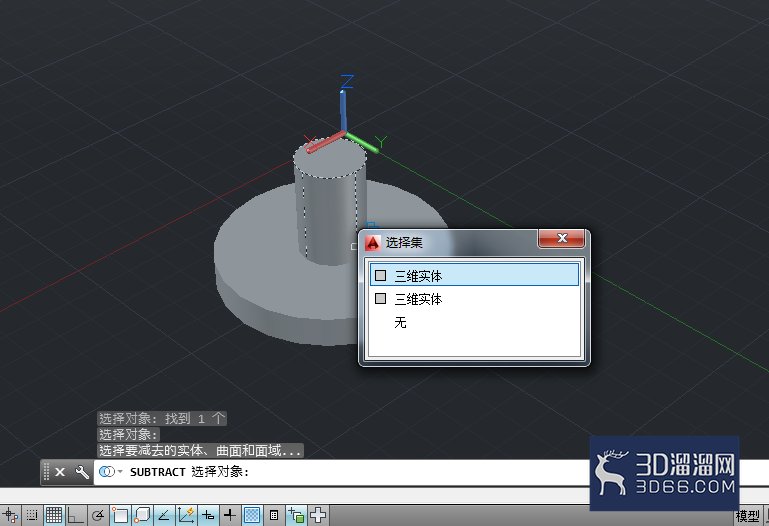

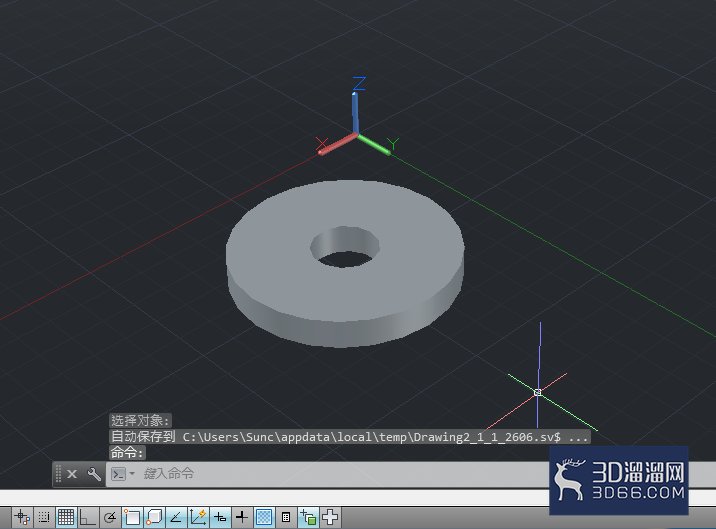

6、选择好后再选择要减去的对象（长圆柱），再按下回车，最终差集效果如图。
今天的“AutoCAD怎么进行差集操作”分享就到这里了，感谢大家的阅读！如果您对CAD有更多兴趣，请继续关注3d66资讯，获取更多专业资源~
