分类：CAD图纸作者：小溜时间：2024-09-10 09:41:37
在AutoCAD中，进行弧长标注可以帮助用户精确测量和显示弧形的长度信息。这对于设计和施工中的曲线部分尤为重要。本文将讲解如何使用弧长标注工具，轻松完成此项操作。

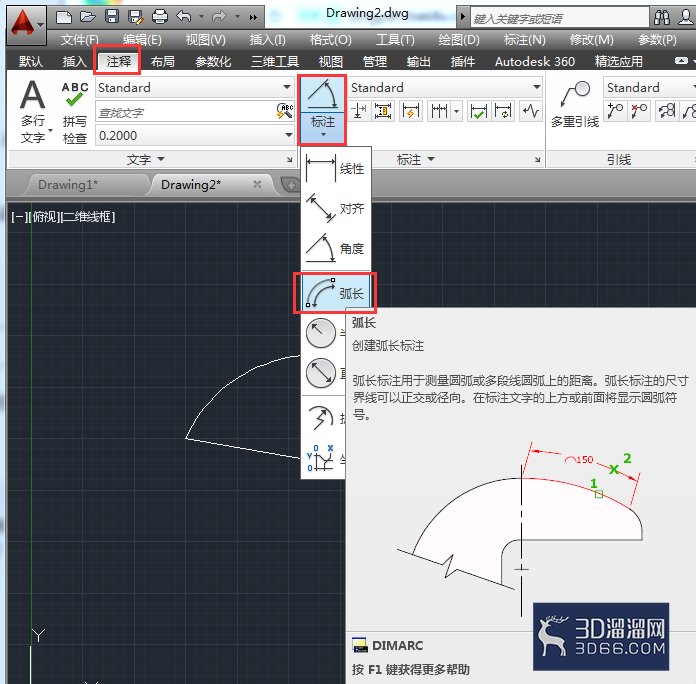

1、在菜单栏依次选择【注释】》【标注】》【弧长】选项。

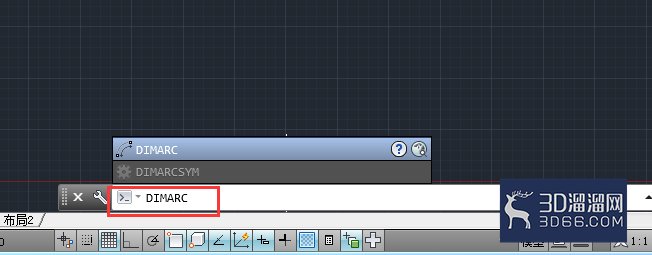

2、或者在命令行输入"dimarc"按回车。

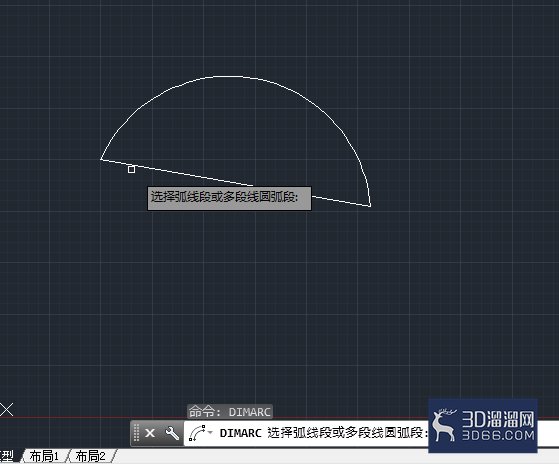

3、接着选择弧线段或多段线圆弧段。

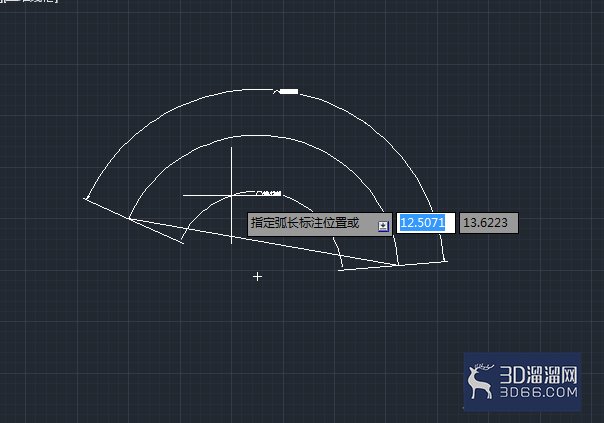

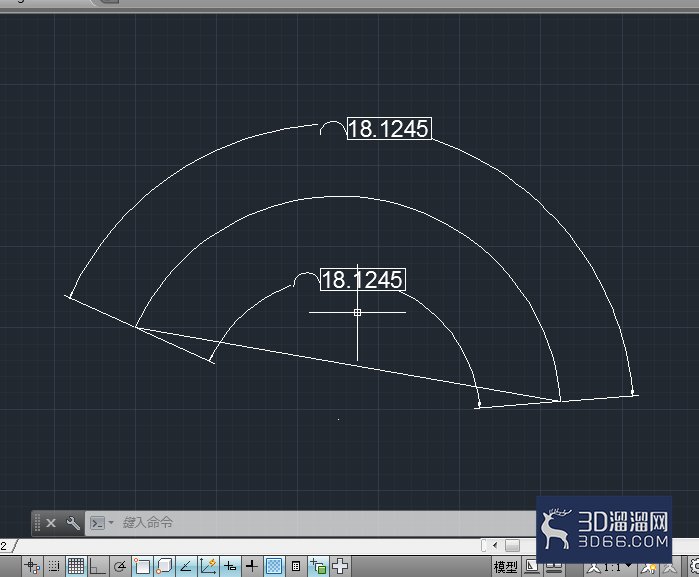

4、指定弧长标注位置。

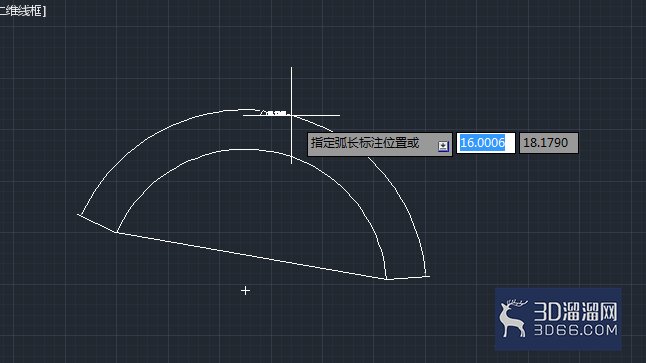

5、弧长标注的位置也可以选择在内测。

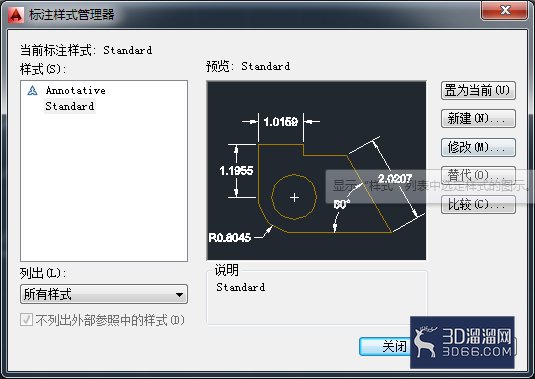

6、如果标注看不清楚，可以通过【注释】》【标注】》【标注样式管理器】中进行修改。

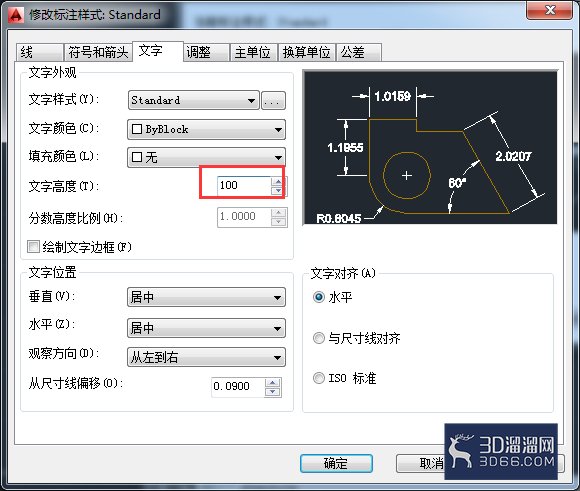

7、点击【修改】按钮后切换到【文字】选项卡，将【文字高度】属性设置为0.5后确定。
本次“AutoCAD怎么进行弧长标注”的学习内容就到此为止啦，感谢您的关注！更多关于CAD的技巧和资源，欢迎持续关注3d66资讯~
