AutoCAD中的UCS如何使用？

在AutoCAD中，用户坐标系（UCS）允许用户自定义坐标轴的方向和位置。这对于处理三维建模和复杂的平面图尤其有用。下面小溜就以示例演示带大家来看看UCS使用方法。

49什么是CAD中的UCS，UCS怎么用？

1、 ucs坐标在平面制图中起到的作用不大。这里转入三维空间用一个实体来说明。

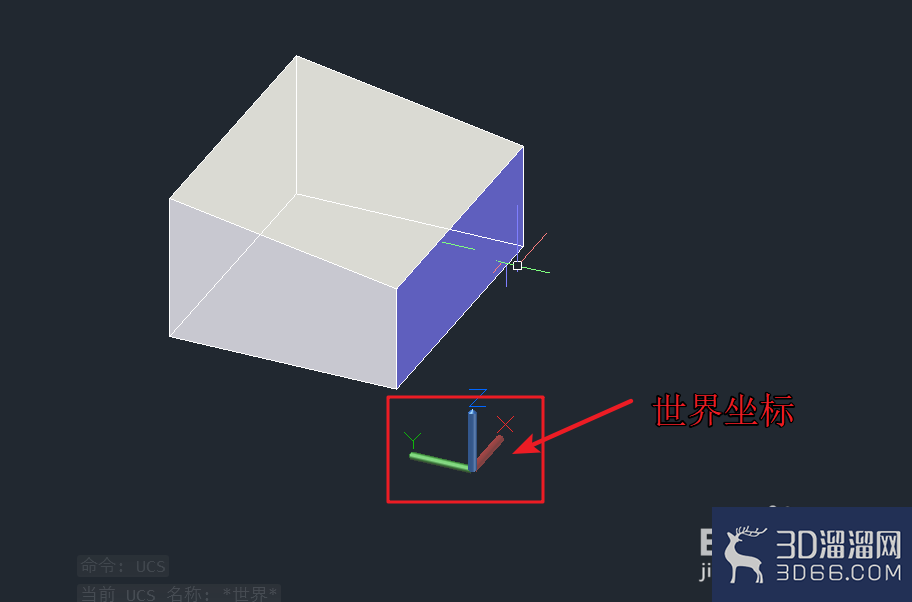

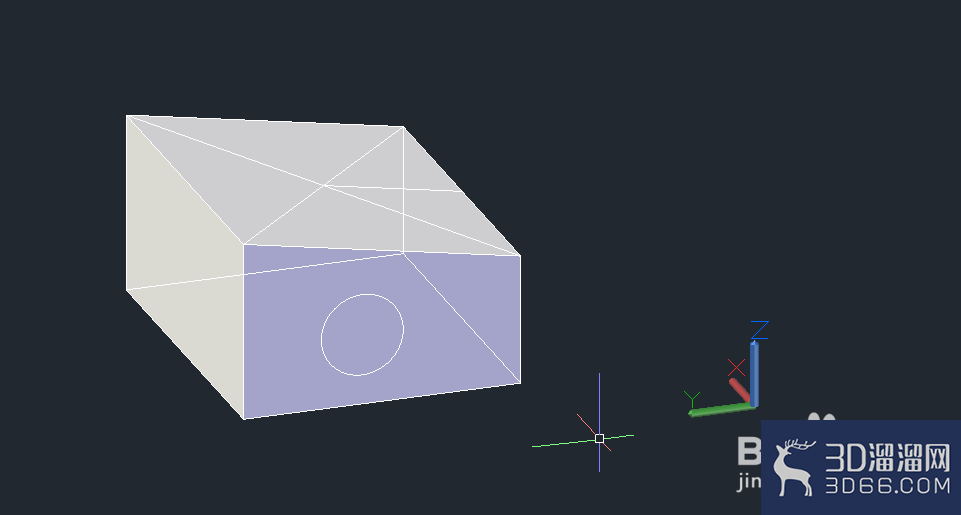

这是一个立方体，上表面为一斜面，其它面互相垂直。可以看到三维空间中显示着世界坐标。这一点在空间中是不会改变的。

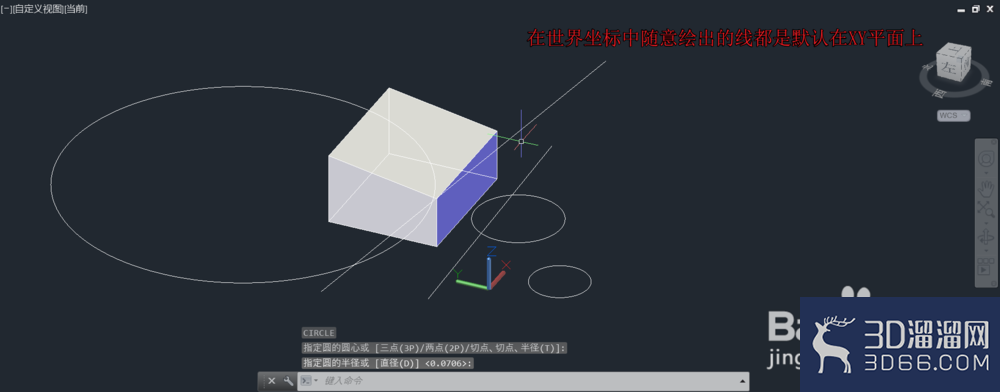

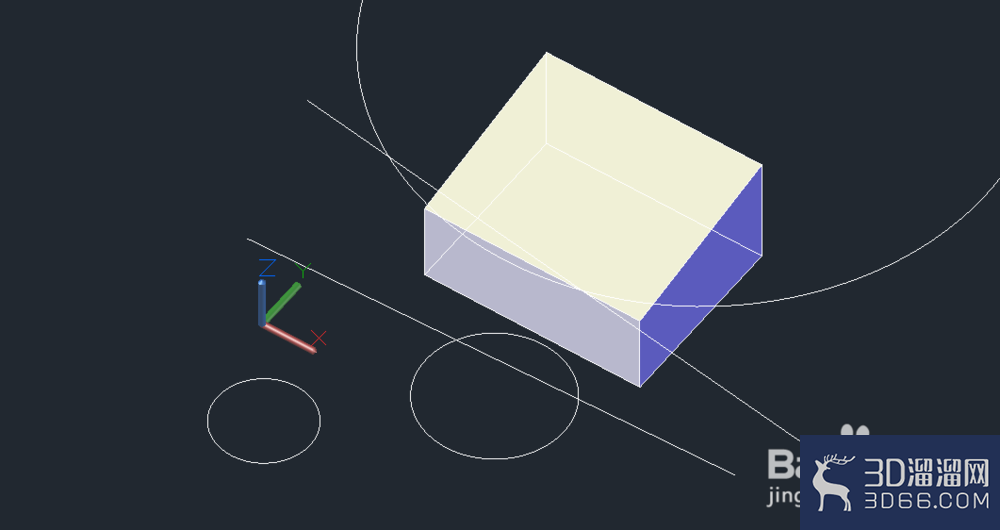

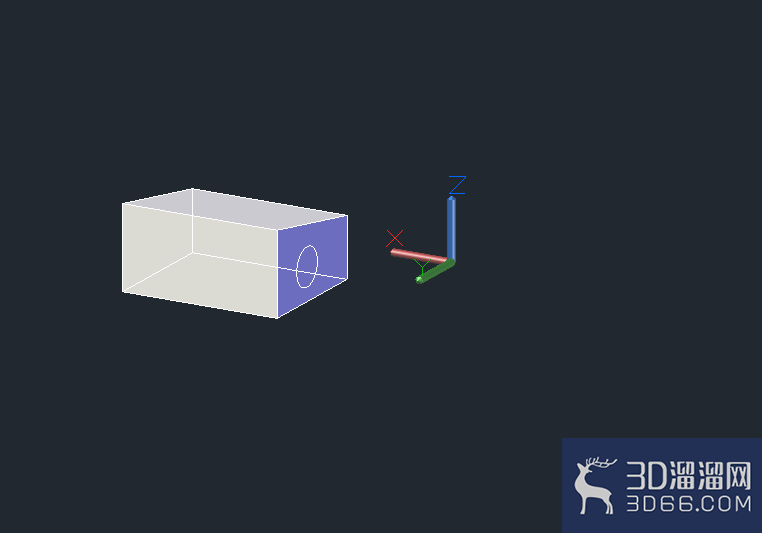

2、 一般情况下，随意绘制的线都会绘制在世界坐标的XY面上。

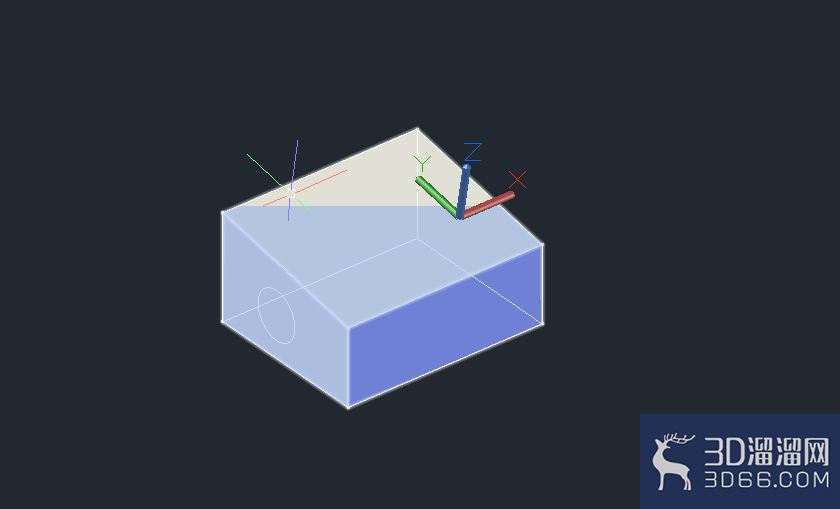

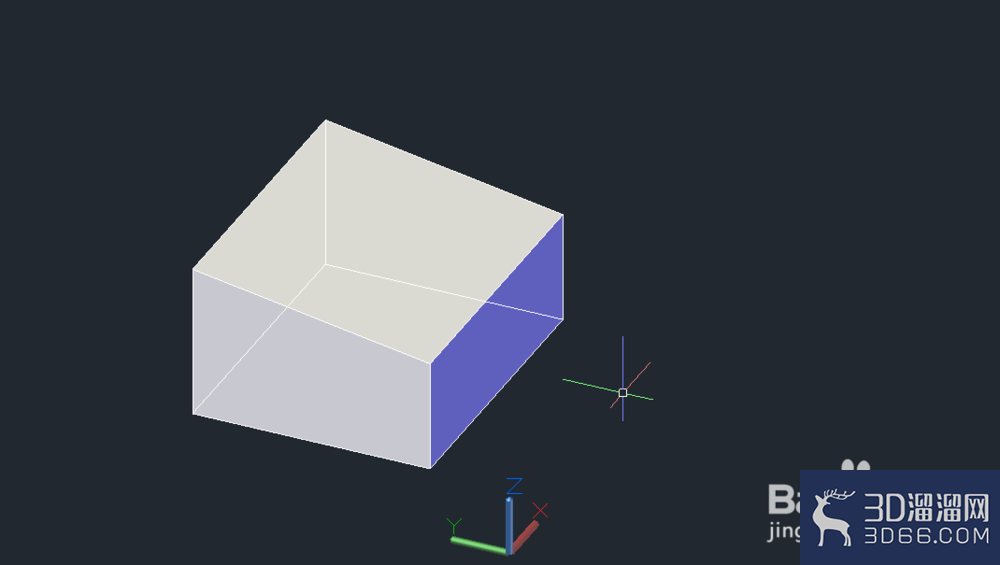

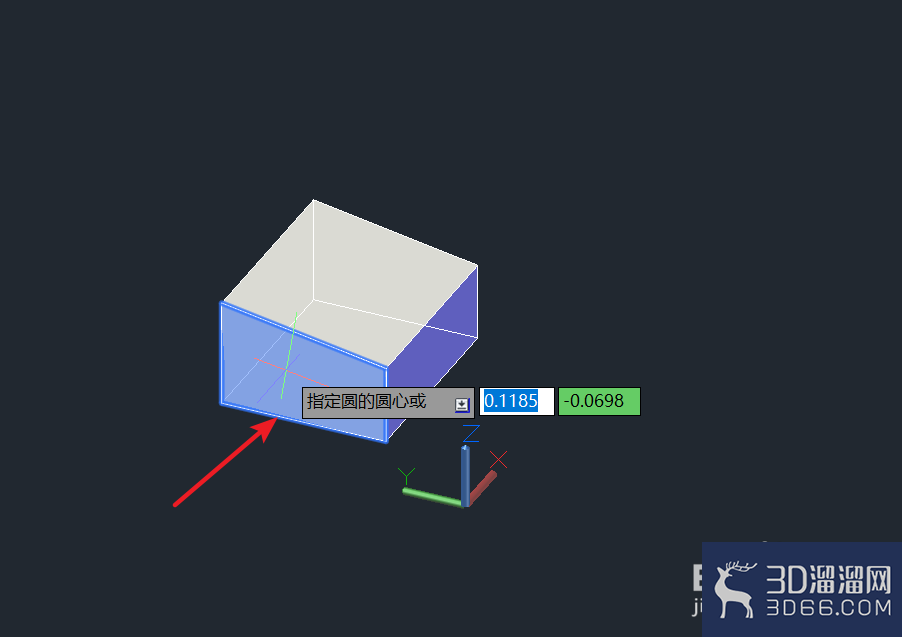

3、 在没有定义UCS坐标前，其实是可以到不同的面上进行绘制几何线的。只要将鼠标移到相应的面，面被激活了就可以在该面进行随意绘制。既然可以这样为什么还要UCS坐标呢？

随意绘制就意味着，所绘出的图形不可控。这不是设计者们想要的。

4、 所以UCS坐标的定义可以让绘制的图形变得可控。图形会以新建立的UCS坐标作为原点读数。如果没有UCS那么所有的数据都是以世界坐标为原点生成的。

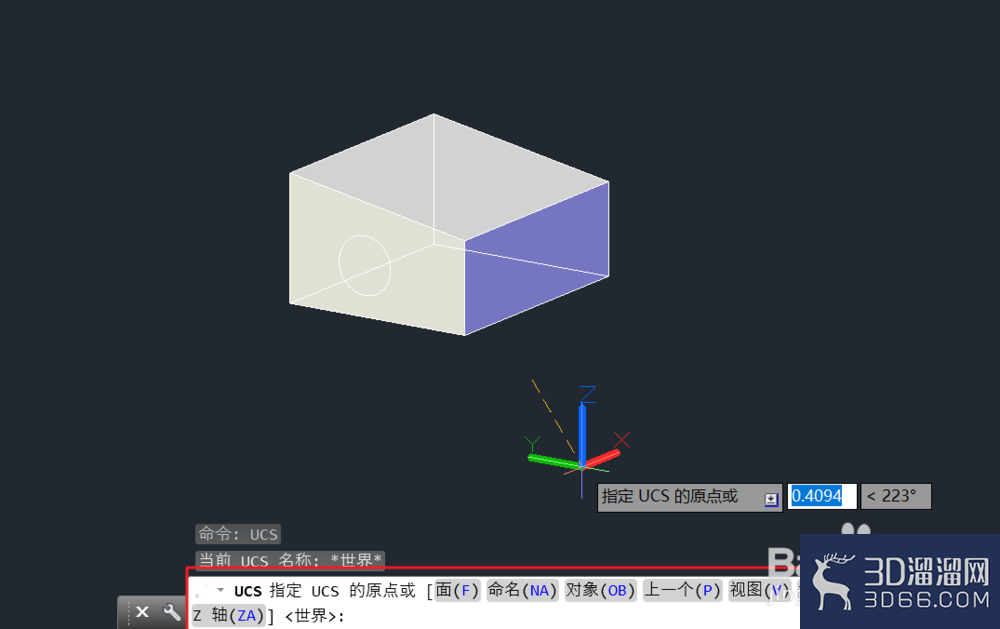

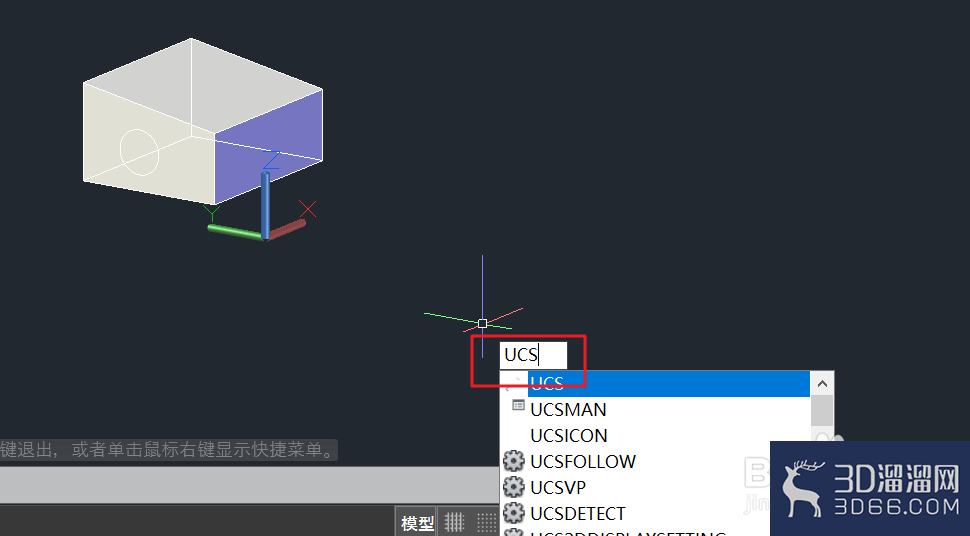

5、那么怎么建立各种不同的UCS坐标呢？先输入“UCS”空格后，即为UCS坐标创建的开始。

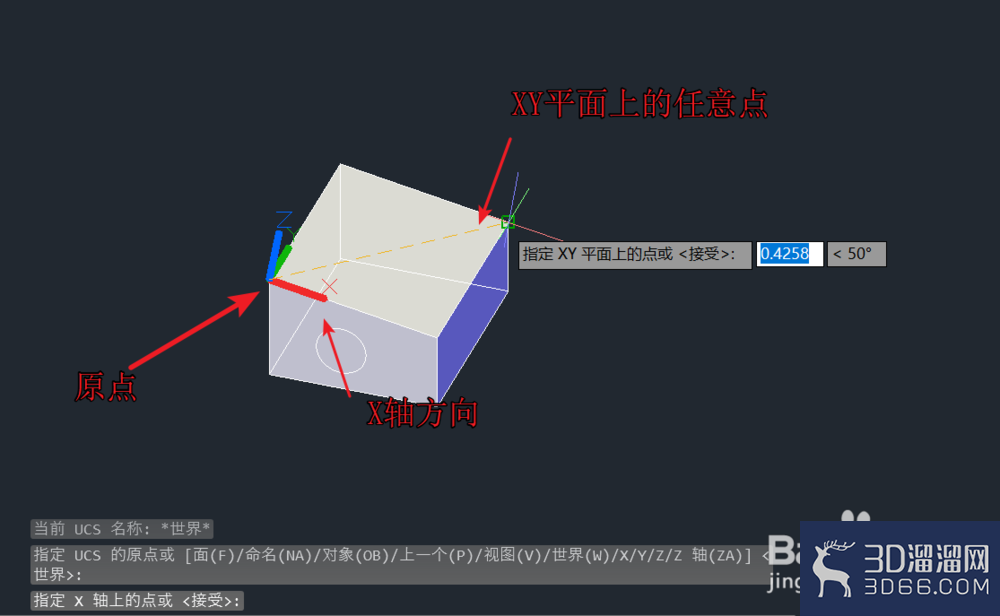

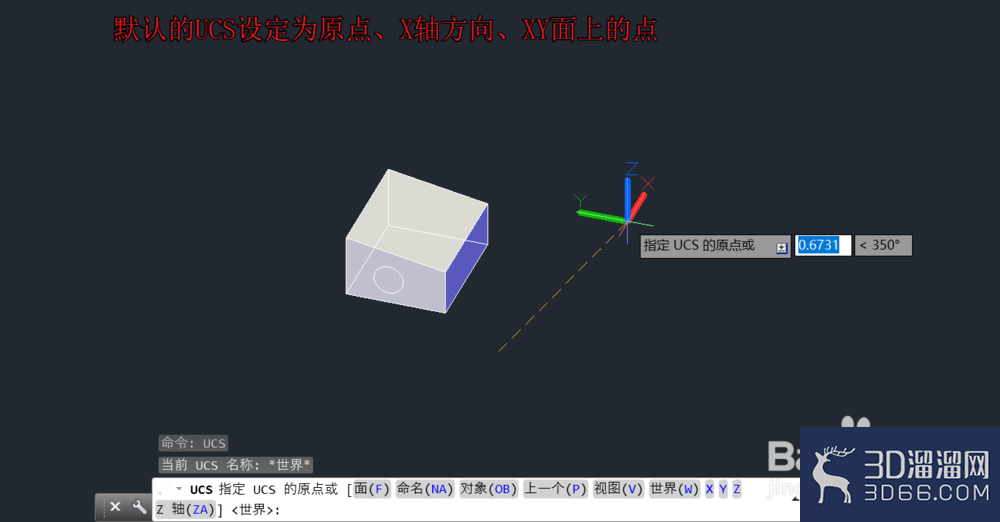

6、 默认的UCS坐标创建，就是先确定坐标的原点、X轴的方向、XY面上的点；满足这三个条件即可生成一个UCS坐标。一般上我们使用的也就这个方法最多了。

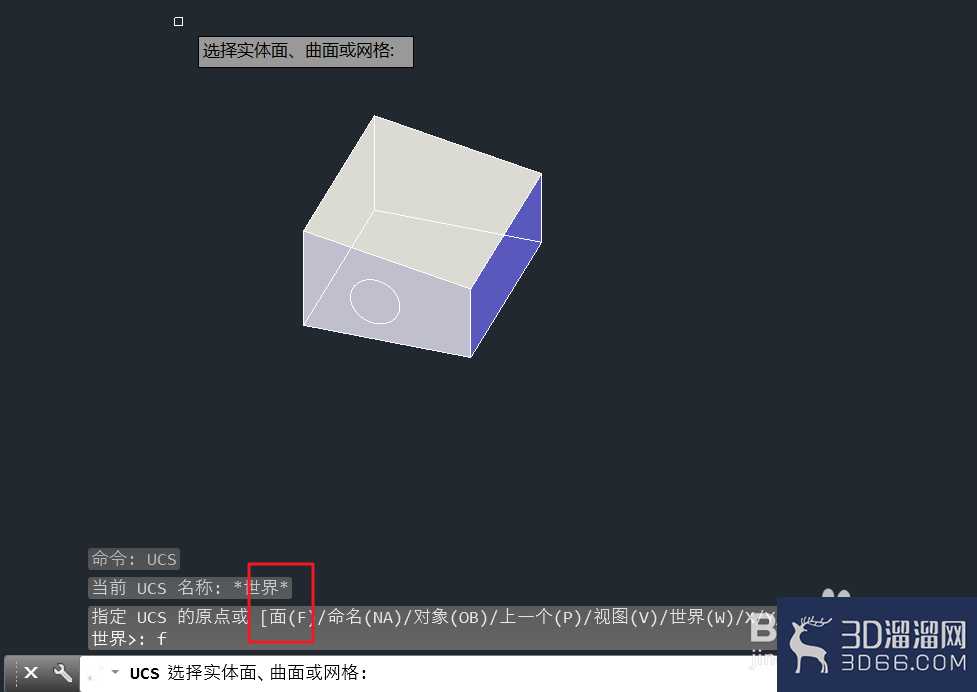

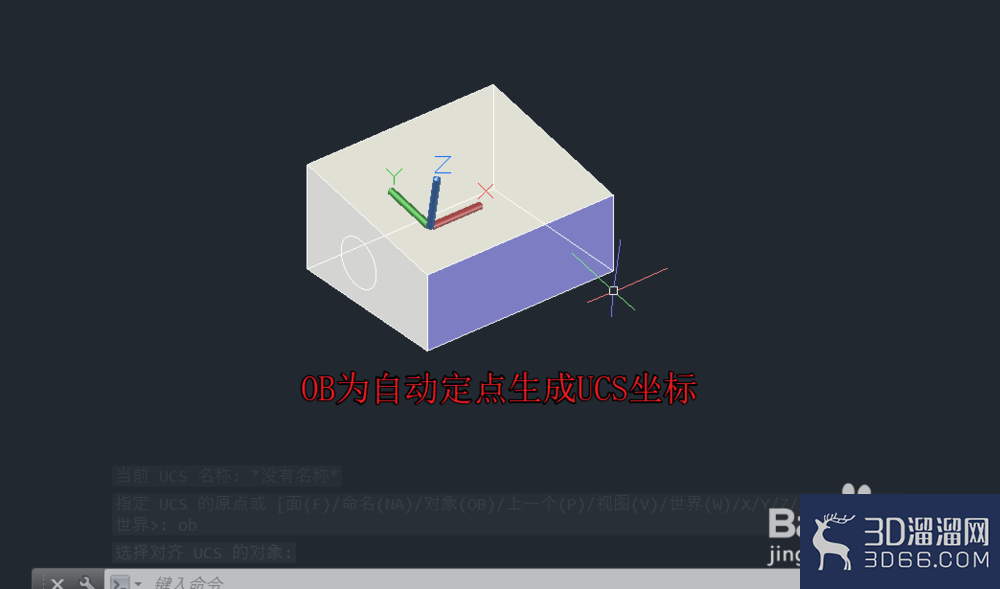

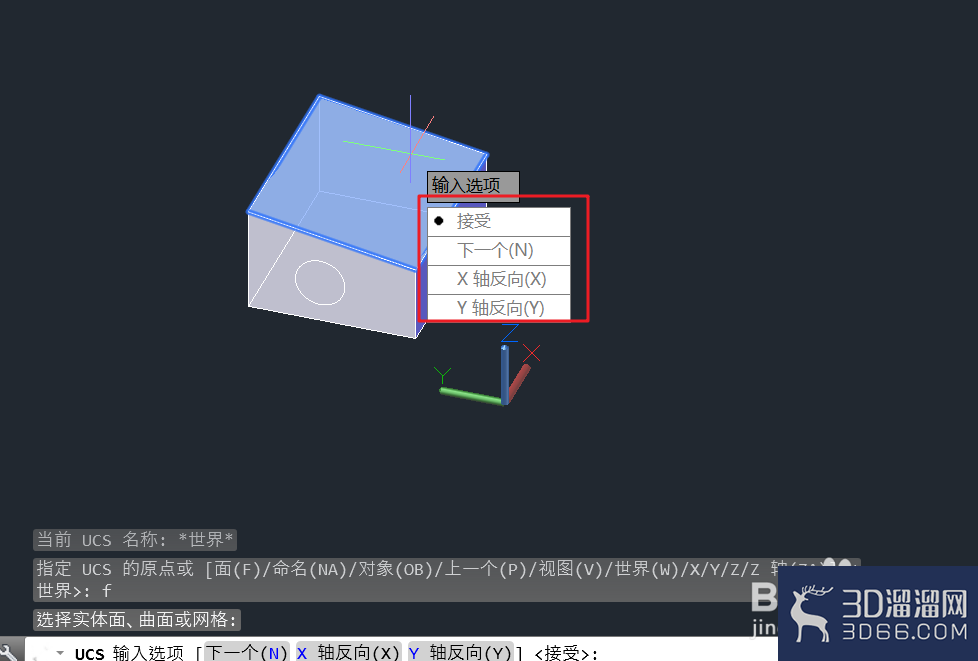

7、 如果选择的创建方式为面（F）或对象（ OB）；所生成的坐标都是自动在所点的位置上生成的，这样的坐标没多大用 处。

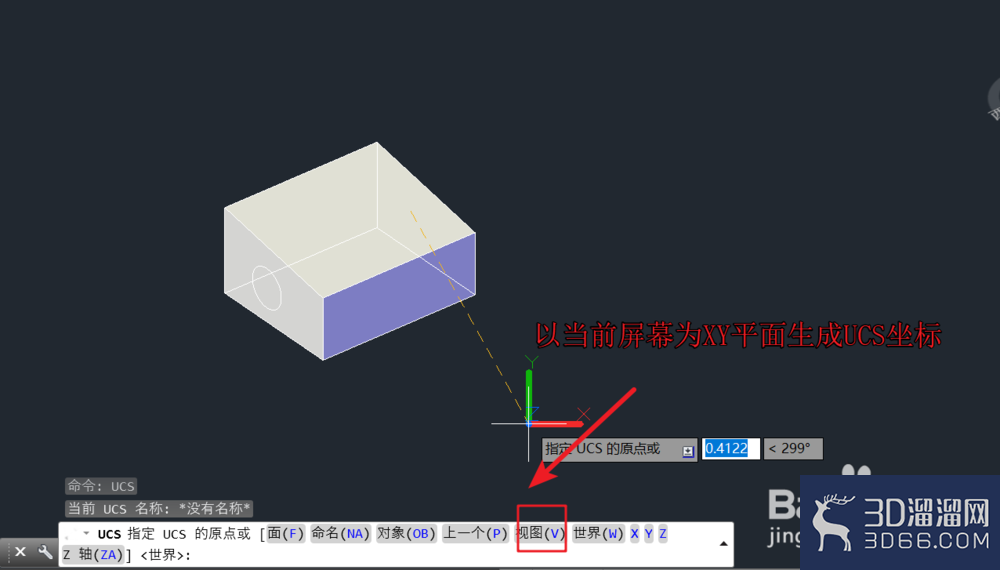

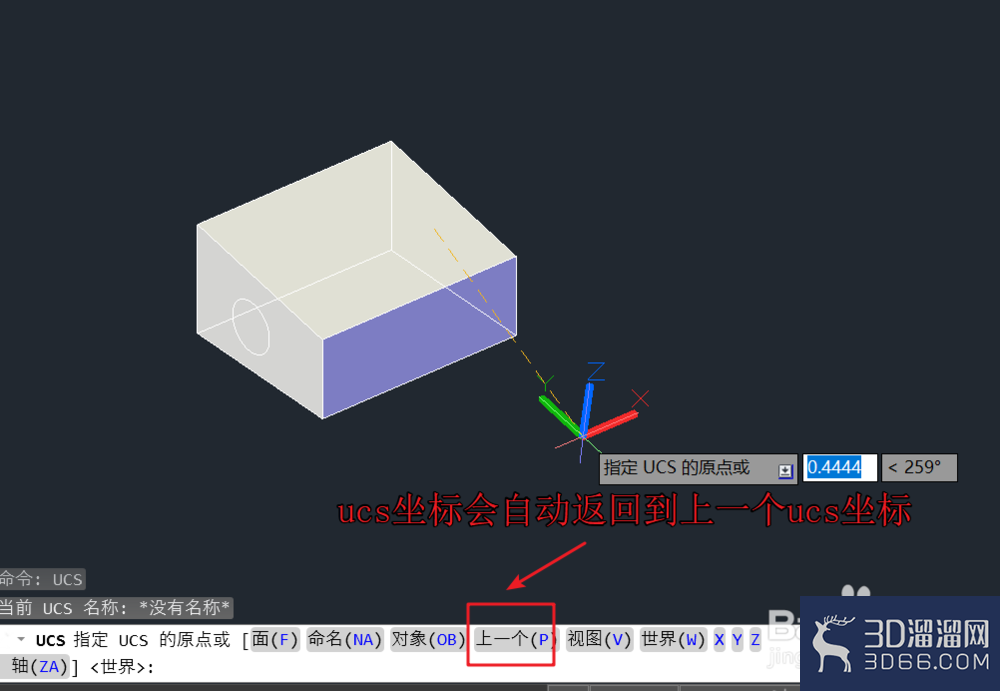

8、 选择上一个，所生成的UCS坐标为上一次建成的UCS坐标；如果选择的是视图，生成的UCS坐标XY面为屏幕所看到的面。

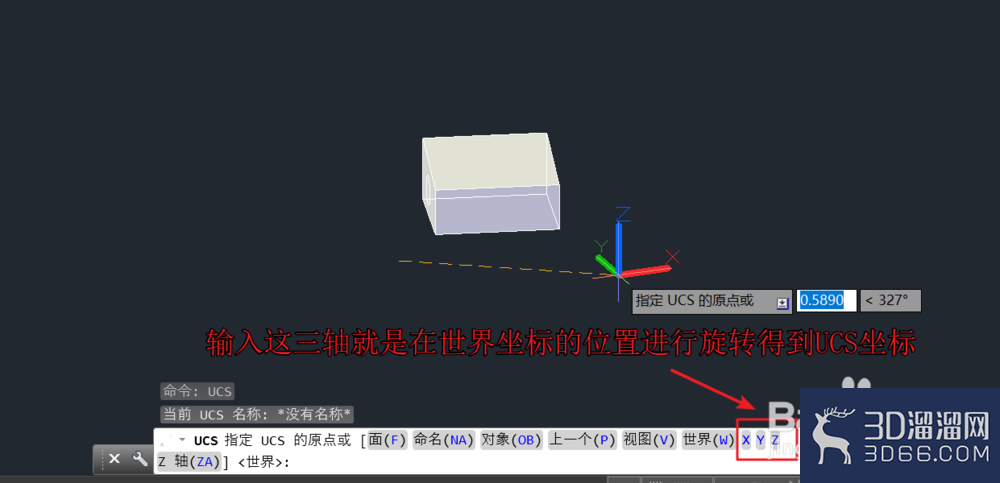

9、 最后面XYZ三个轴可分别选择，它的作用就是在世界坐标的位置旋转相应的轴生成新的UCS坐标。

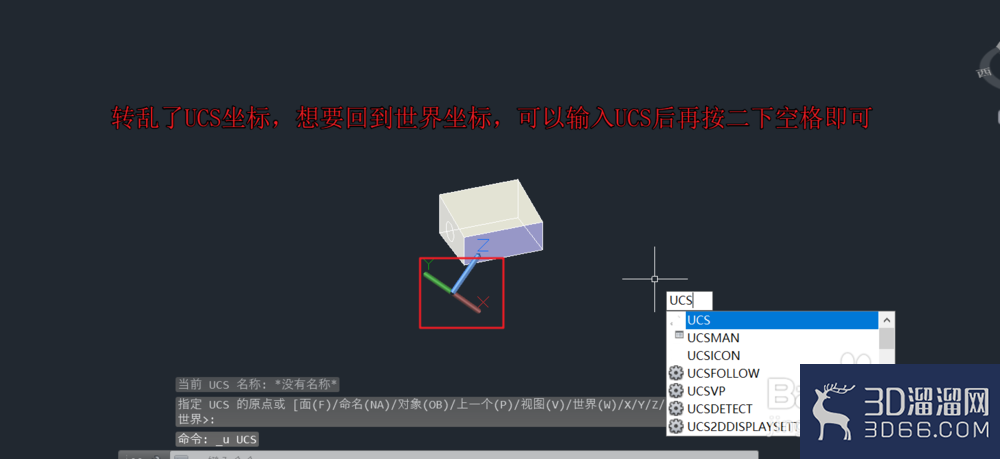

10、 转了那么多的坐标，是不是眼花了？如果想回到世界坐标有二个方法：

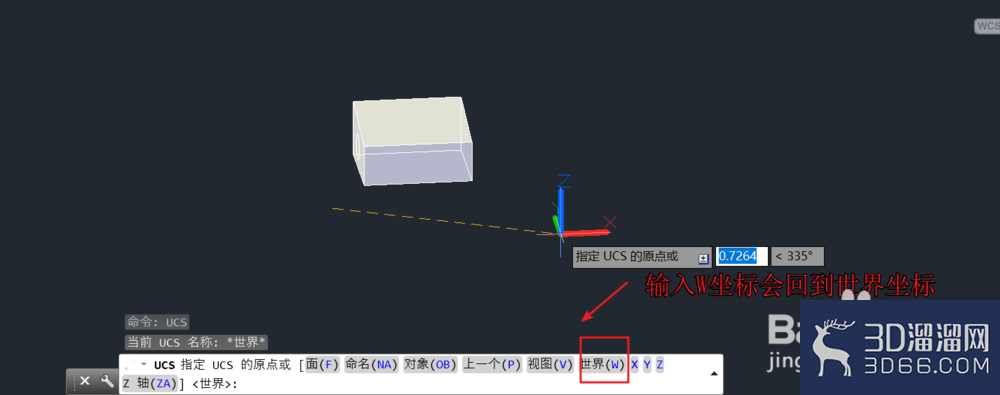

一，输入UCS后输入W即可回到世界坐标；二输入UCS后再按二次空格也可回归世界坐标的。
