CAD中UCS是什么？UCS怎么用？

在CAD中，UCS（用户坐标系）允许用户定义自定义的坐标系，以便在特定方向上更便捷地绘图和操作。使用UCS，用户可以轻松地在不同的平面上创建几何图形，并在复杂的三维模型中自由调整视图。本文将详细介绍UCS的概念及其在CAD中的实际应用方法。

在这软件中有二个坐标系，UCS为用户坐标系，WCS为世界坐标系；当我们进和二维平面绘图时，二个坐标是重叠在一起的，看不出什么区别。

工具/原料CAD2018方法/步骤

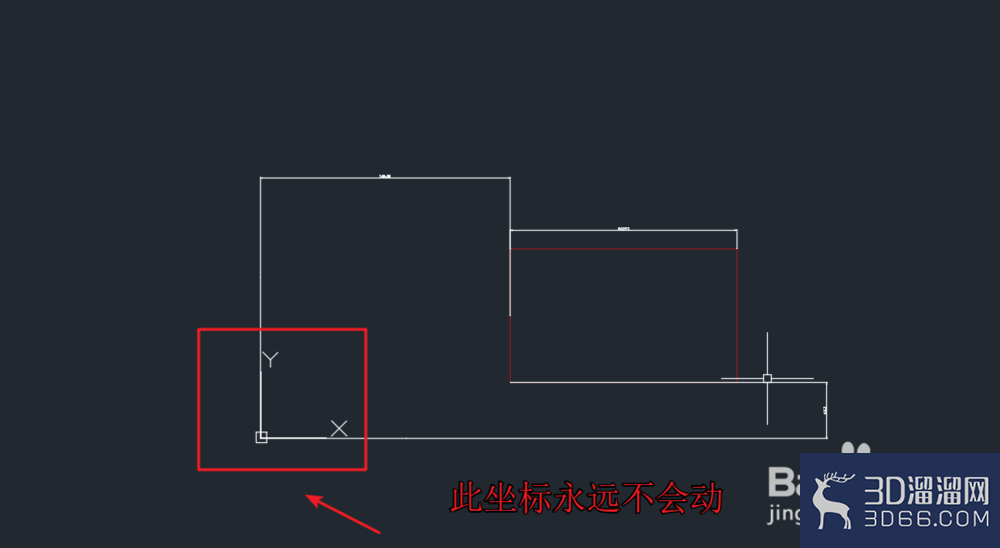

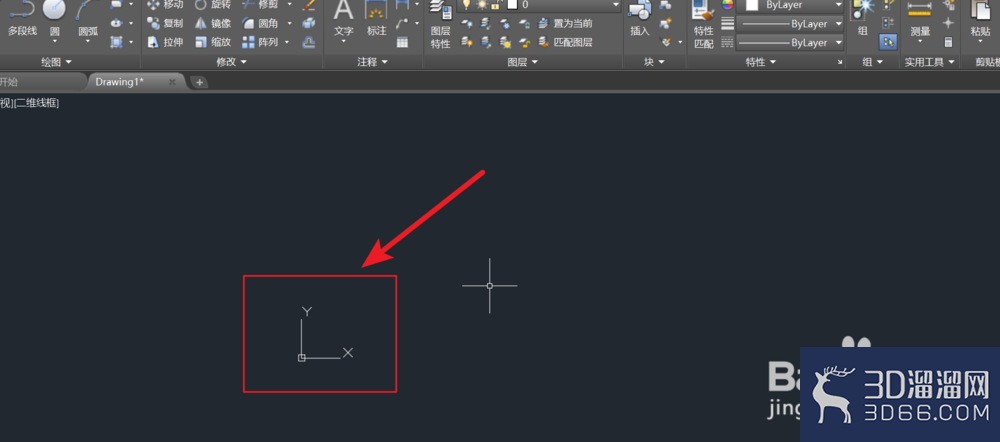

1、 CAD，这软件一般我们都用来进行二维平面绘图，所以在平时我们是看不到UCS这个坐标的，这个时侯它正和世界坐标重叠着呢。

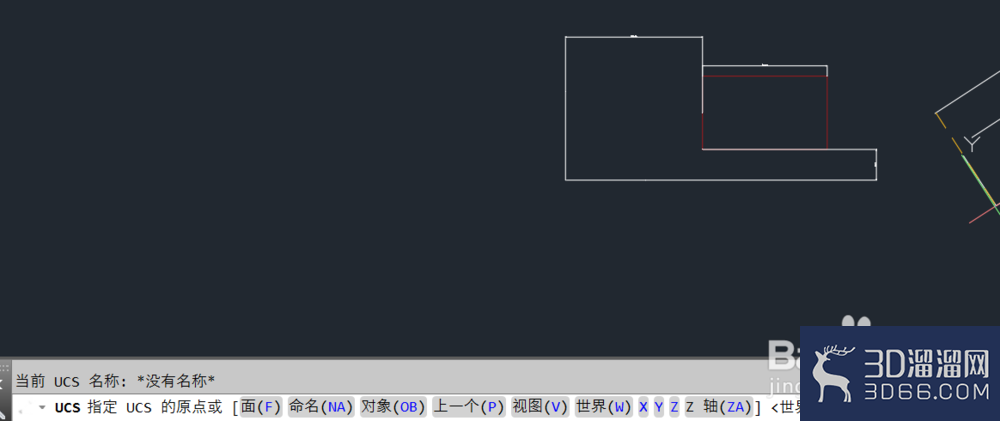

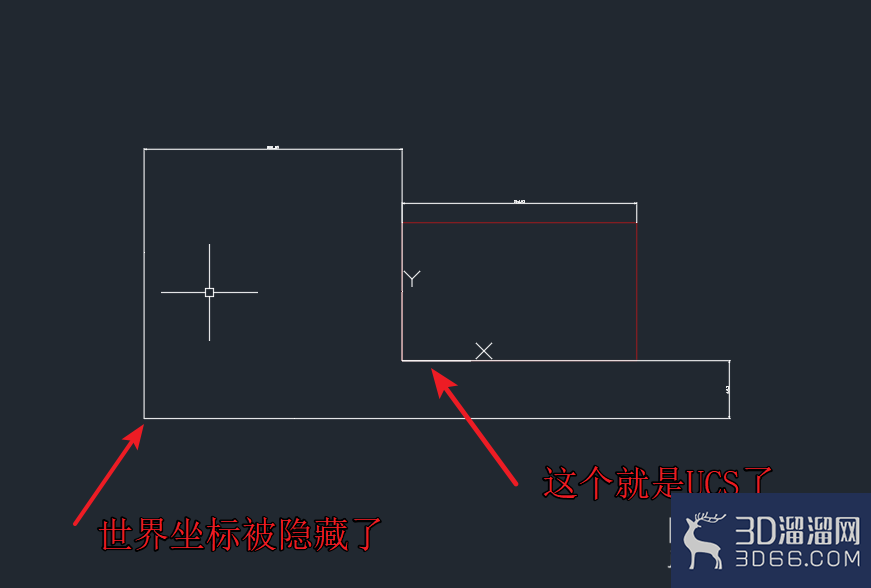

2、 我们来把这个UCS拉出来。键入“UCS”空格后，会出一列命令，先不管其它，按默认的来点，先是确定原点，所以选的第一个点为UCS的坐标原点，再选择一点为X轴上的点，再确定这个UCS坐标就与世界坐标分离出来了。当然此时也看不到世界坐标了。

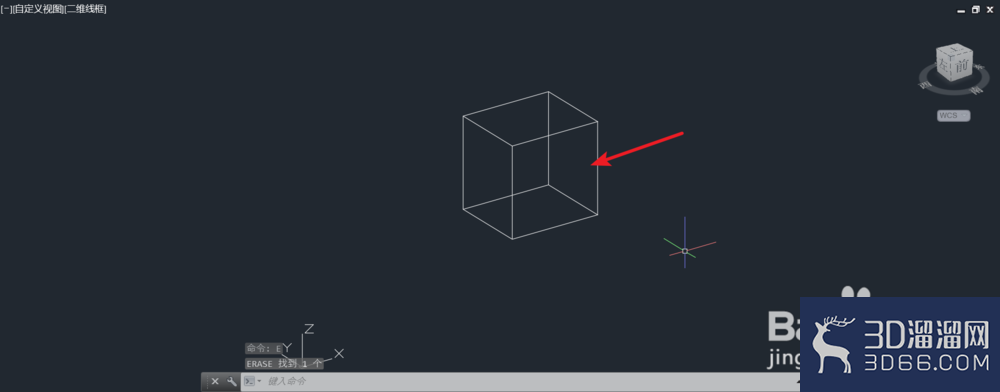

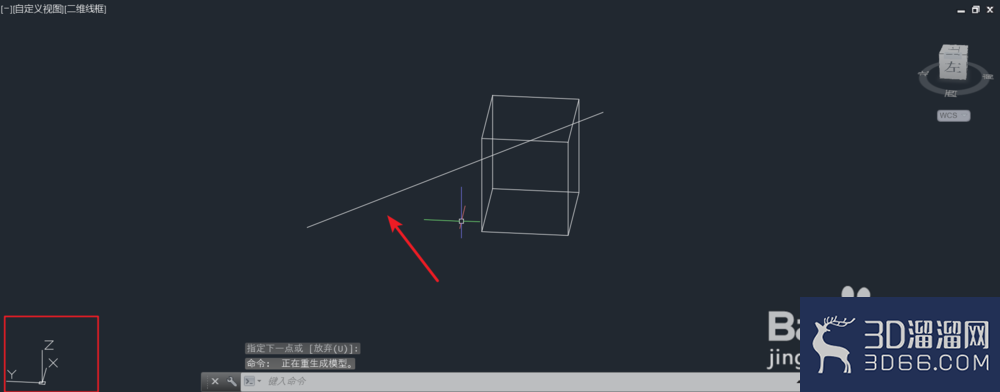

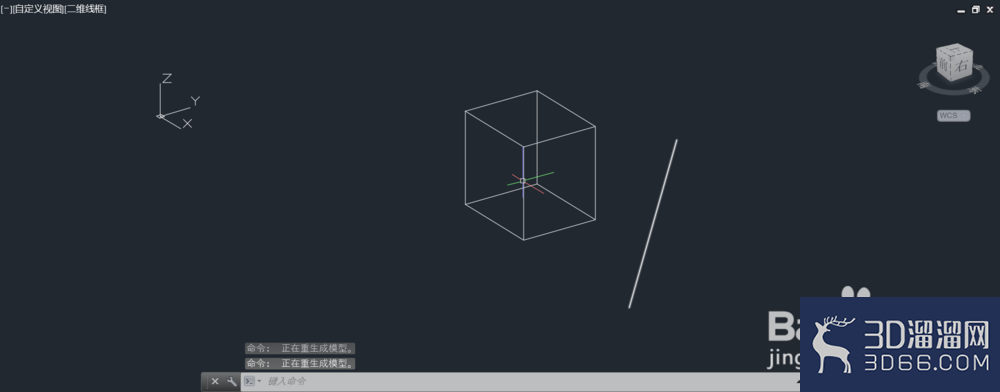

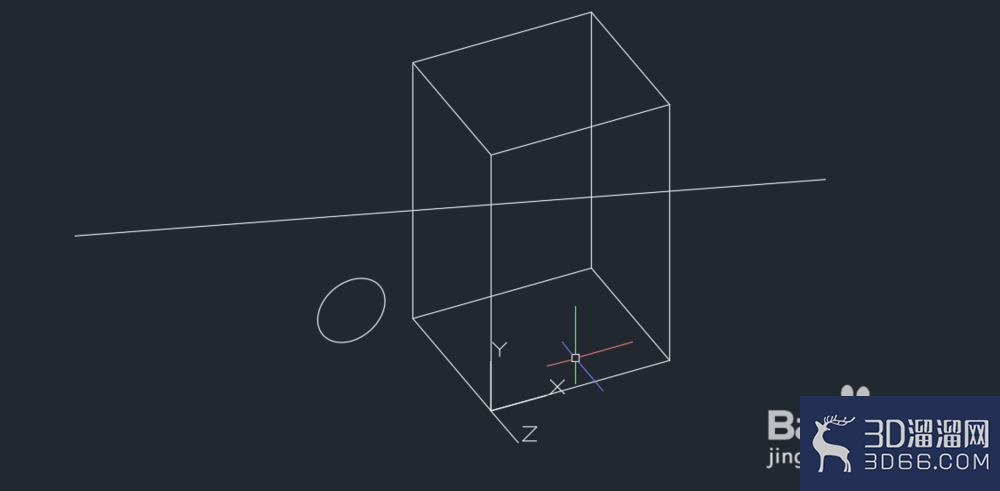

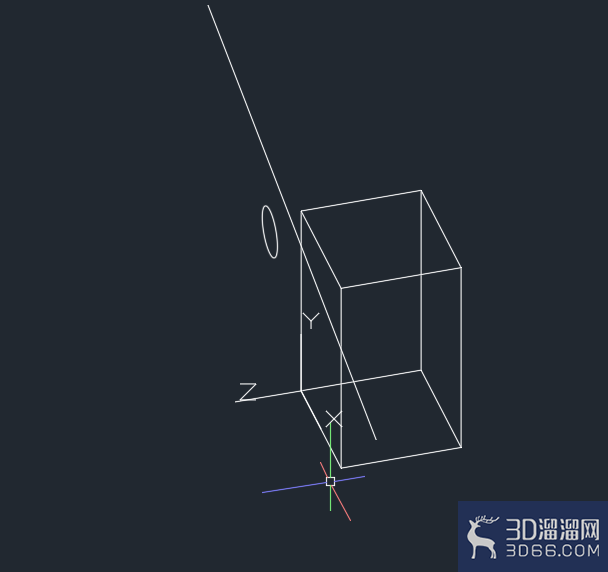

3、 那这UCS有什么用呢？它是用来帮助伙伴绘制三维图形的，在二维平面中看不出明显的作用，我们转到三维空间中去。这是用世界坐标绘出的一直线，在一定的视图上看到这直线贯穿了这个立方体，但转到另一面看，直线根本就没与立方体相交。这就是空间直线的问题了。如果想要在立方体的一个面上绘出相应的几何图形，就要用到UCS坐标了。

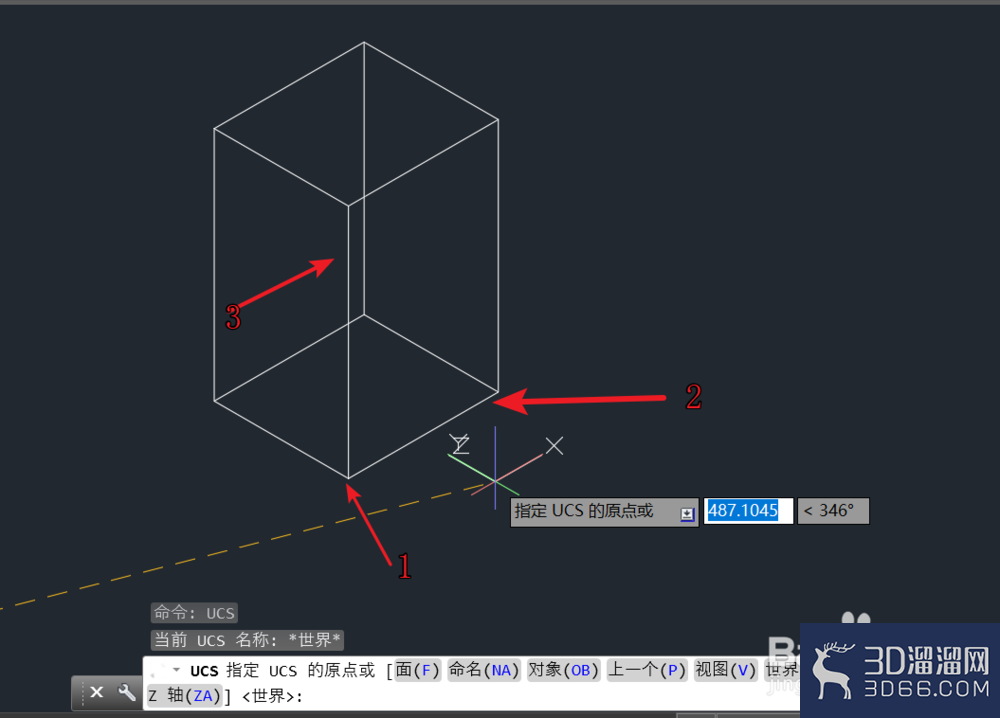

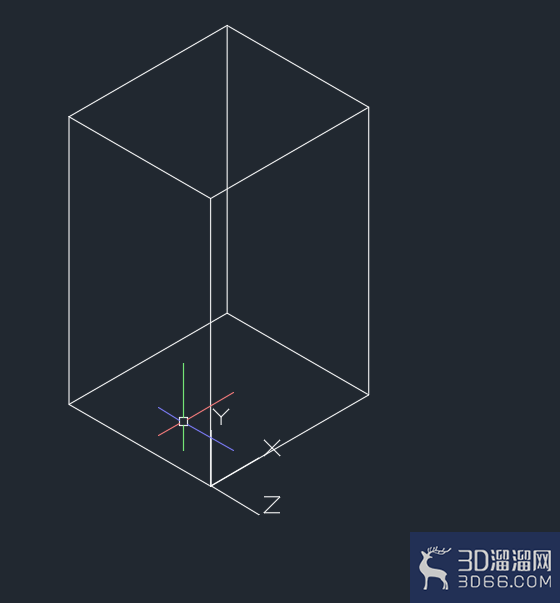

4、 输入命令“UCS”,空格，先确定坐标原点，再定X轴的方向，最后定Y轴方向从而建立了一个新的UCS坐标。

5、 这时，在这UCS坐标系中绘的所有线，都会与这坐标的XY面共面。不会跑到其它地方去。

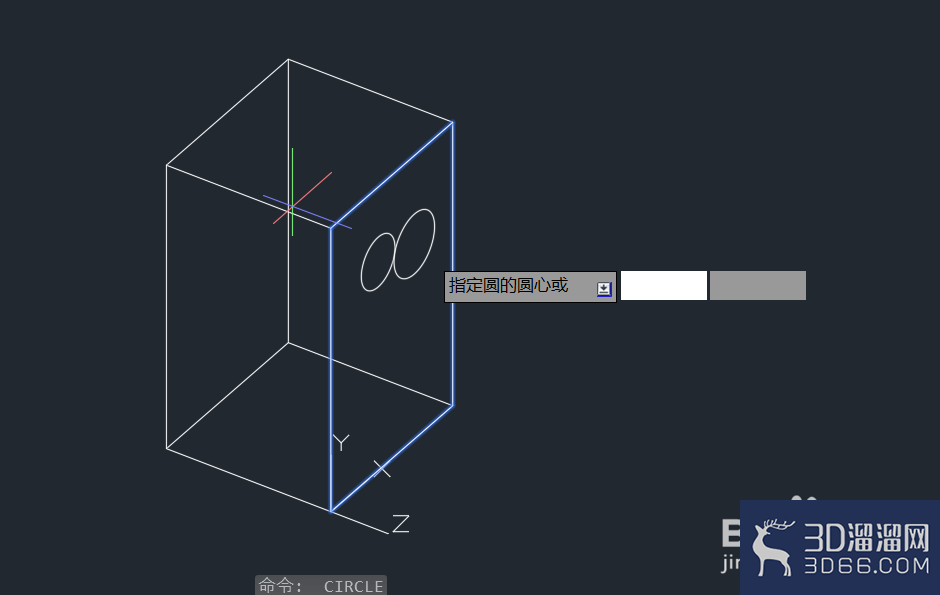

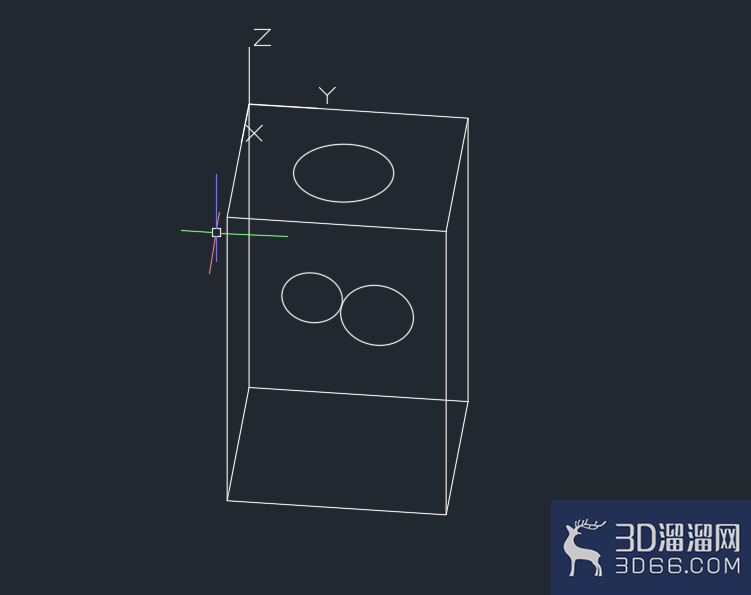

6、 当想要在立方体的其它面上绘出几何图形，就要将UCS坐标建到该面上去。这样就可以自由的在三维几何体上进行绘制不同的图形 了。

关于“CAD中UCS是什么？UCS怎么用”今天就给大家分享到这里了，如果在学习的过程遇到问题也可以尝试的多跟着文章操作几遍，还有就是想了解更多的cad教程文章或者cad图纸素材，那么可以关注3d66网与3d66文章资讯板块哦~
