CAD标注的尺寸小数点后的数值怎么去掉？

在用CAD给物体标注的时候，大家可能会出现这样的情况，想给尺寸标的是整数，但是标注出来的数值会精确到小数点后几位。在工程设计上，往往不需要如此精确。那么，小溜就给大家介绍以下，CAD标注的尺寸小数点后的数值如何去掉。

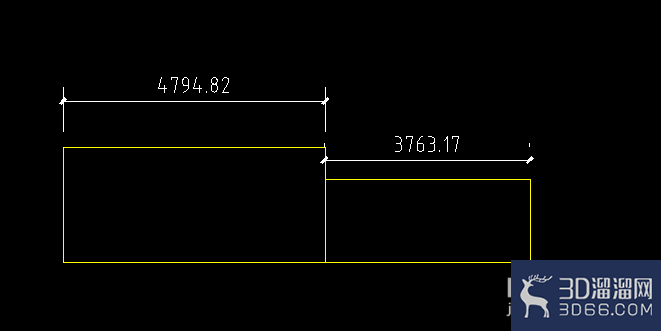

1、如图，该图的尺寸标注精确到小数点后两位，现在要把它精确到整数。

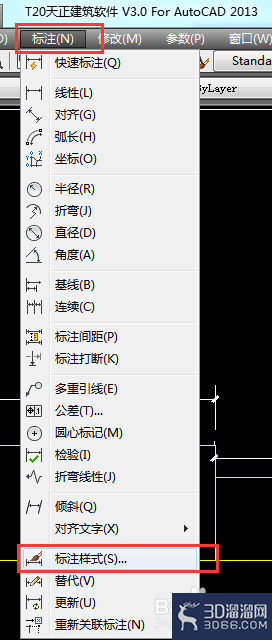

2、点击工具栏的【标注】-【标注样式】

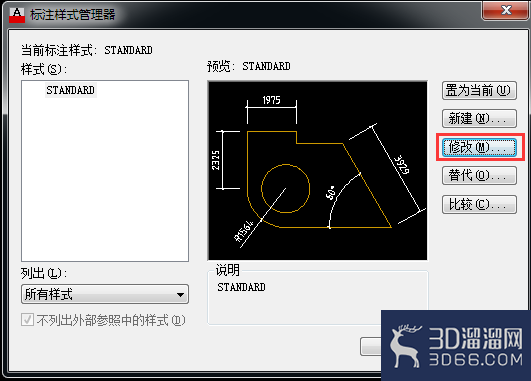

3、就会弹出标注样式管理器对话框，点击【修改】

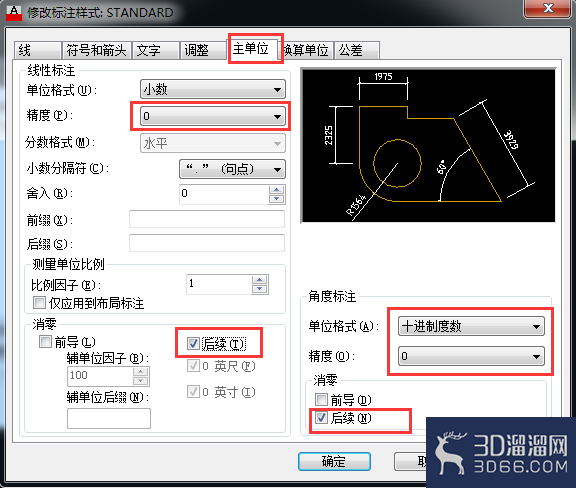

4、点击【主单位】，把线性标注精度设为“0”，角度标注精度设为“0”，消零，勾选【后续】，然后【确定】如图所示。

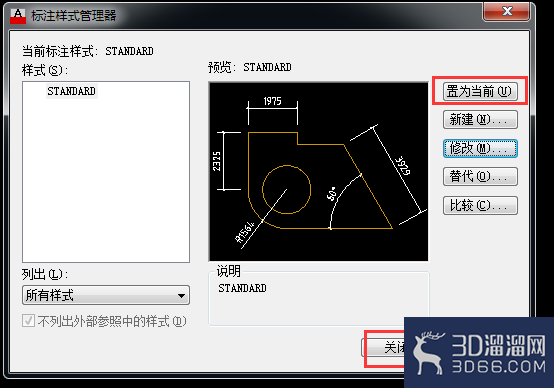

5、回到标注样式管理器对话框，点击【置为当前】-【关闭】

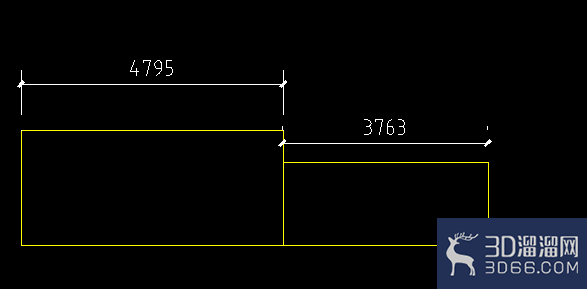

6、这样就可以达到，精确到整数的数值。

今天给大家分享的“CAD标注的尺寸小数点后的数值怎么去掉”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
