怎么才能让CAD标注不显示小数点？

分类：CAD图纸作者：小溜时间：2024-06-17 10:07:25

导语：在CAD中，精确的尺寸标注是确保设计准确传达给制造和施工团队的关键。然而，有时为了图纸的整洁性和易读性，设计师可能希望隐藏尺寸标注中的小数点。本文将详细解释在CAD软件中如何实现这一目标，并提供相关设置的步骤。

我们在使用CAD经常会用到标注这个功能，但是我们标注数字经常会出现小数，那么怎么关闭小数呢。今天就以CAD2014版给大家介绍下。

1、打开电脑，找到CAD软件，然后打开CAD进入。

怎么才能让CAD标注不显示小数点？

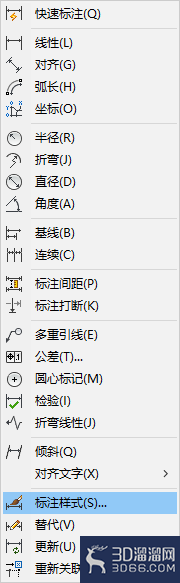

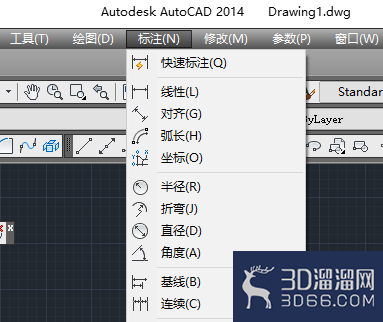

2、进入CAD后，找到CAD操作界面上的“标注”。并点击选项。会出现下图示意界面。

怎么才能让CAD标注不显示小数点？

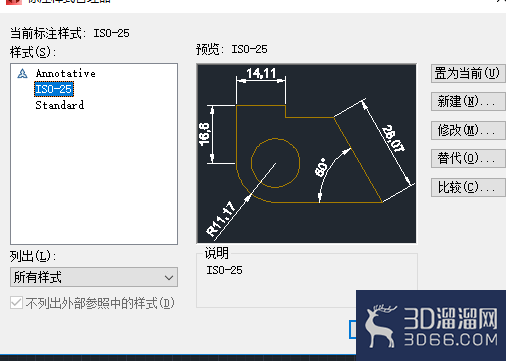

3、打开标注后，我们找到当前标注对话框下方的“标注样式”并点击选择。

怎么才能让CAD标注不显示小数点？

4、进入标注样式后，然后根据下图示意画面选择“修改”。点击进入。

怎么才能让CAD标注不显示小数点？

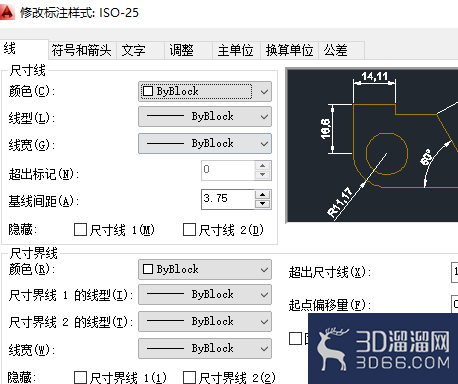

5、进入标注样式的修改操作界面后，找到当前页面的"主单位“。并点击选择进入。如下图示意。

怎么才能让CAD标注不显示小数点？

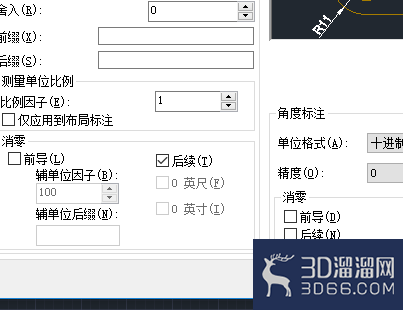

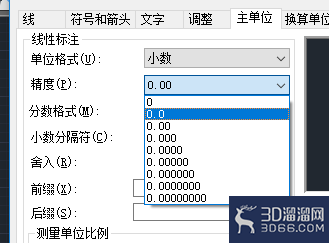

6、进入主单位后，选择“精度”后的选项下拉菜单，选择精度“0”即可。如下图示意

怎么才能让CAD标注不显示小数点？

7、选择后，点击当前操作界面的“确定”即可完成设置。

怎么才能让CAD标注不显示小数点？

给大家分享的“怎么才能让CAD标注不显示小数点”到这里就结束啦，相信大家都已经学会了，如果您还想了解更多的cad技巧知识或者cad图纸素材等资源，那么也请关注3d66资讯哦~
