Revit怎么导入CAD图？

Revit作为建筑制图软件，与CAD存在一定的兼容性，用户可以将CAD图纸直接导入Revit中，作为Revit绘图的基础或者参照。

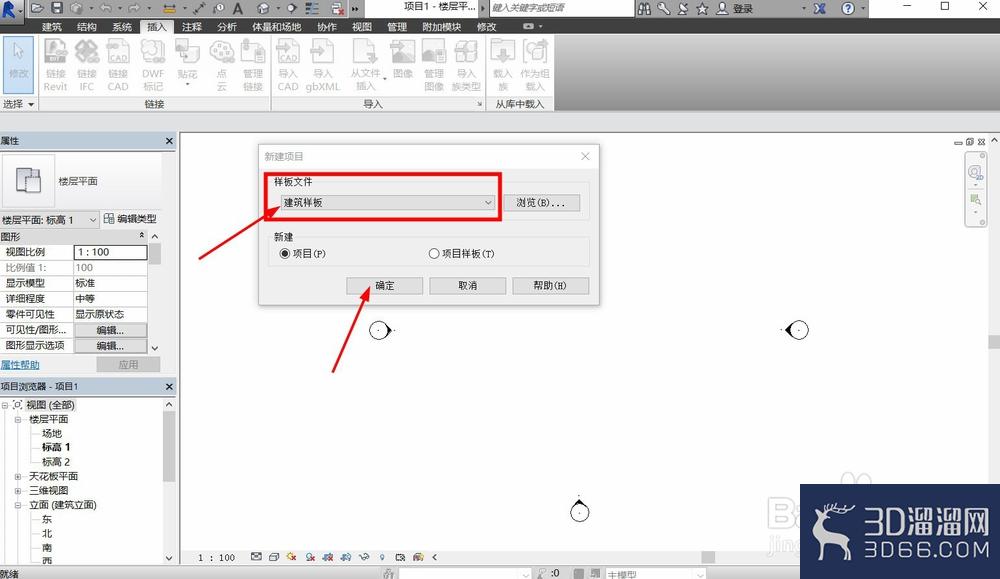

1、首先，我们开启Revit，新建一个项目，在新建项目的模板选项中，我们选择建筑模板，然后点击确定，进入到建筑模板项目中。

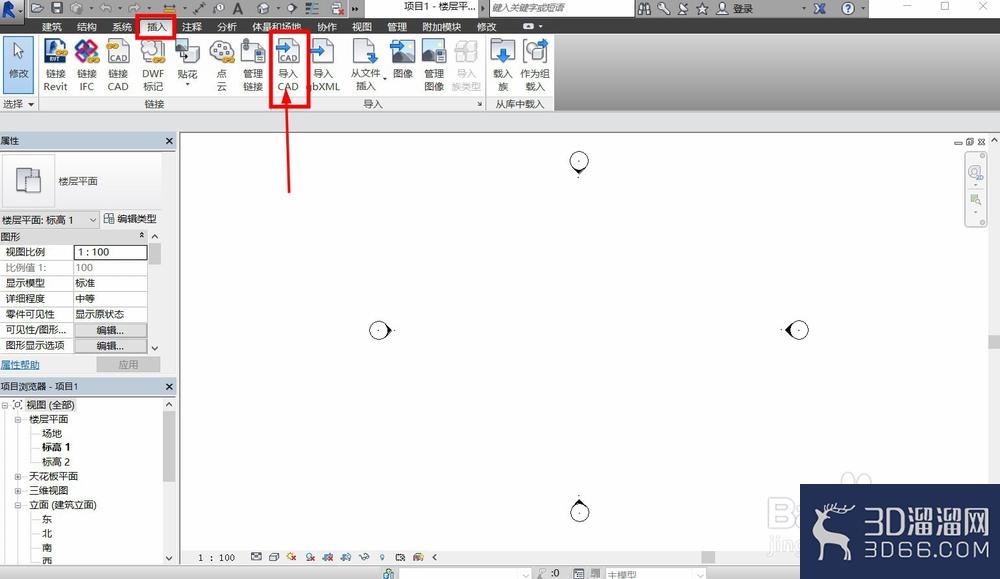

2、进入到Revit绘图页面后，在上方的选项卡中点击插入，在插入对应的菜单中，我们就可以看到导入CAD的选项，直接点击。

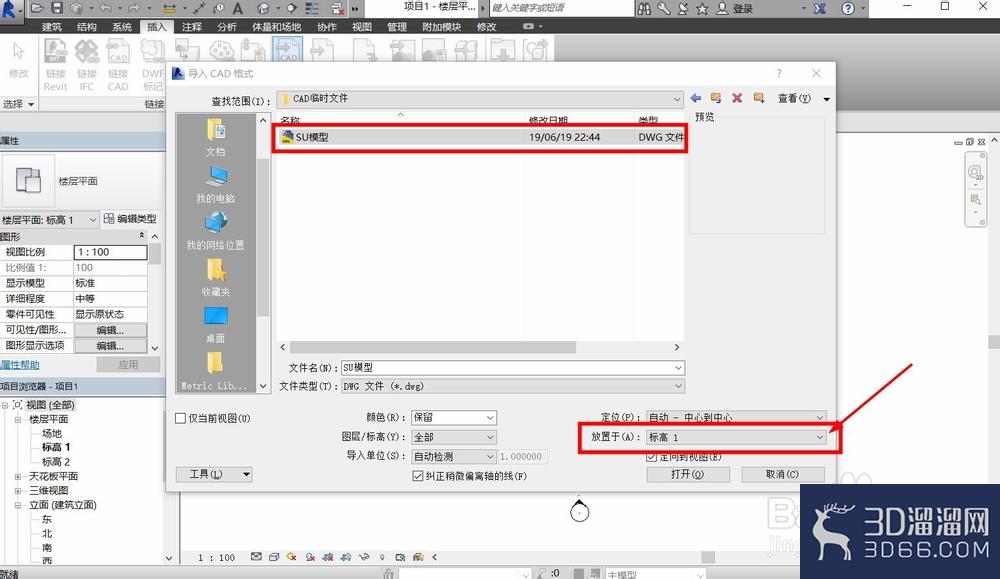

3、系统会弹出文件浏览窗，在浏览窗口中，找到我们需要导入的CAD图纸，在下方选项中，我们可以设置比例以及图纸导入的标高位置。

4、Revit虽然可以导入CAD图纸，但是无法在Revit中对CAD图纸进行详细的线条修改，因此CAD图纸多数情况是作为参考。

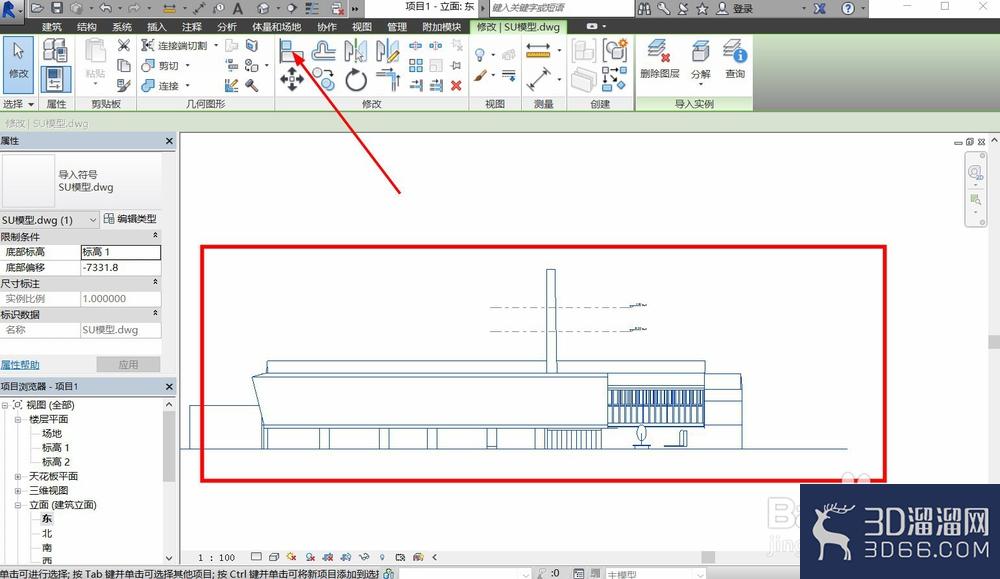

CAD图纸导入后，一般位置都会有误差，我们可以选择对齐命令进行调整。

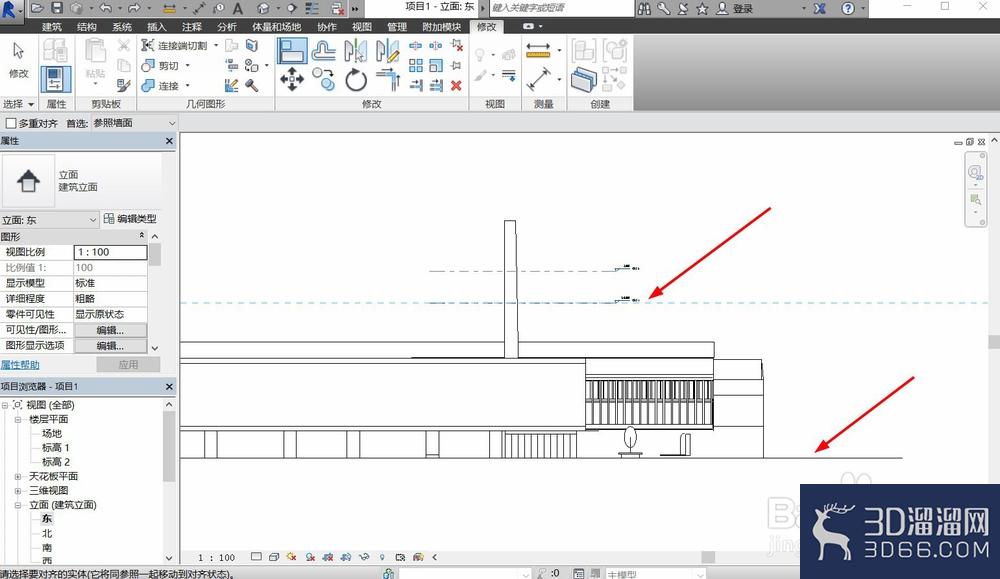

5、确定对齐命令，点击Revit图纸上面的轴线或者标高线作为参考线，然后点击CAD图纸对应的轴线或者参考线，系统就会自动对齐CAD图纸。

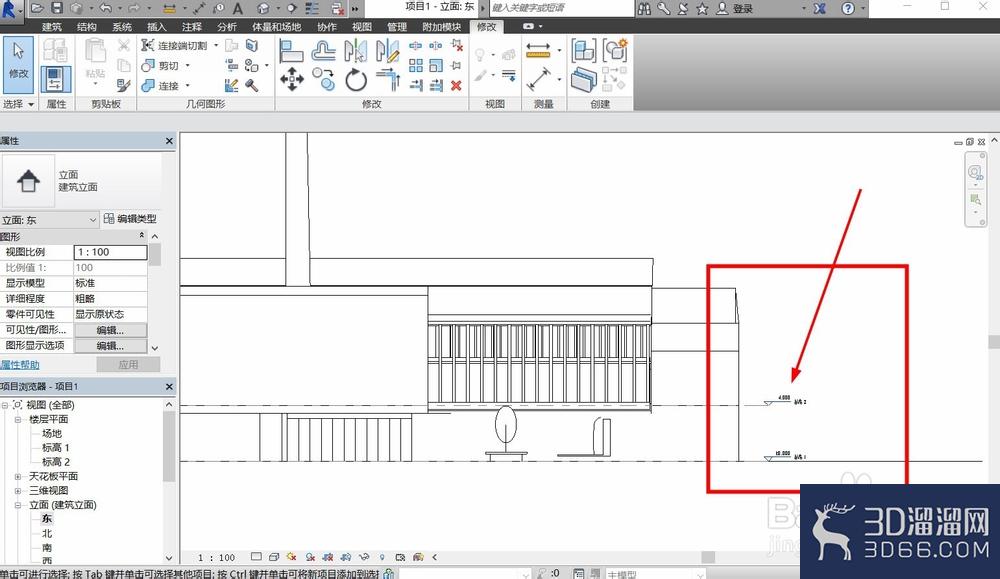

6、完成对齐后，CAD图纸的标高就会和Revit图纸上的标高重合，这样我们在进行图纸绘制时，就可以直接参考CAD进行绘制，不用担心图纸的精准度问题。

今天给大家分享的“Revit怎么导入CAD图”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
