Revit怎么导入CAD图纸？

分类：CAD图纸作者：小溜时间：2024-08-13 11:00:23

导语：Revit是现在很火的一款建筑行业的软件，它可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。是我国BIM行业使用最广泛的软件。今天小强就来教一下大家Revit如何导入cad图纸。

Revit是现在很火的一款建筑行业的软件，它可帮助建筑设计师设计、建造和维护质量更好、能效更高的建筑。是我国BIM行业使用最广泛的软件。今天小强就来教一下大家Revit如何导入cad图纸。

Revit怎么导入CAD图纸？

工具/原料电脑Revit软件方法/步骤

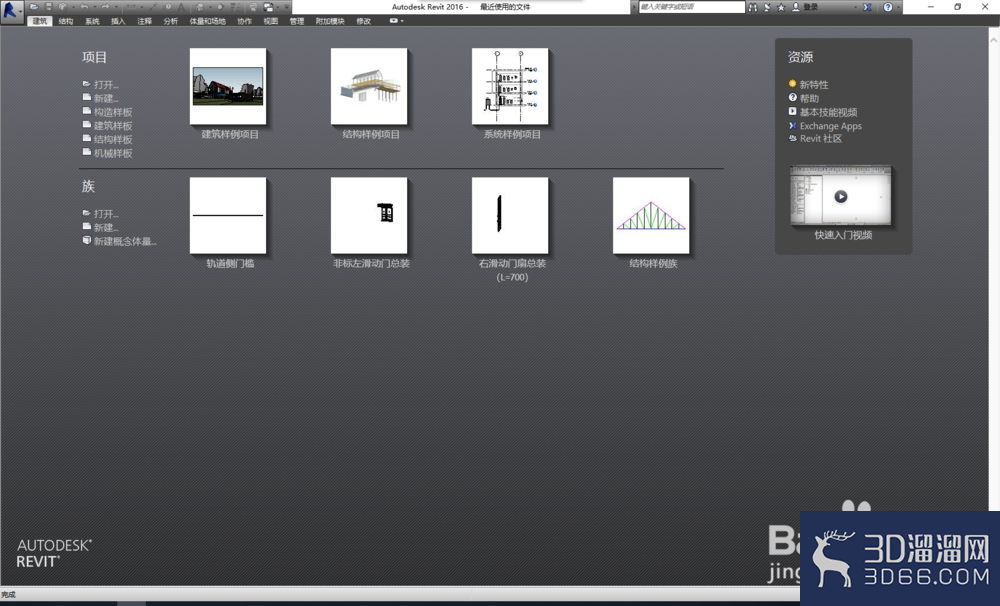

1、打开Revit软件。

Revit怎么导入CAD图纸？

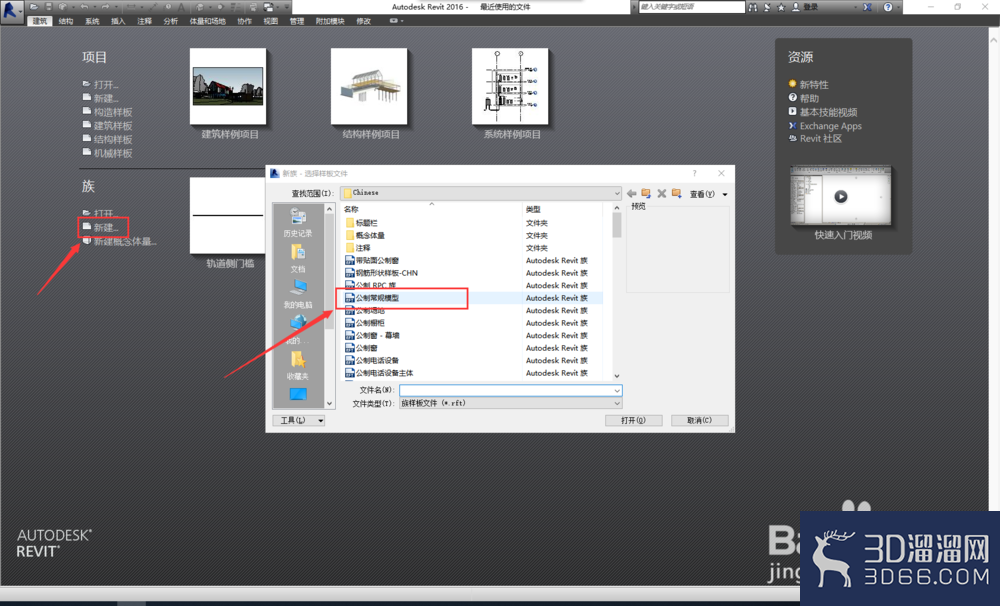

2、点击新建，样板文件选择“公制常规模型”。

Revit怎么导入CAD图纸？

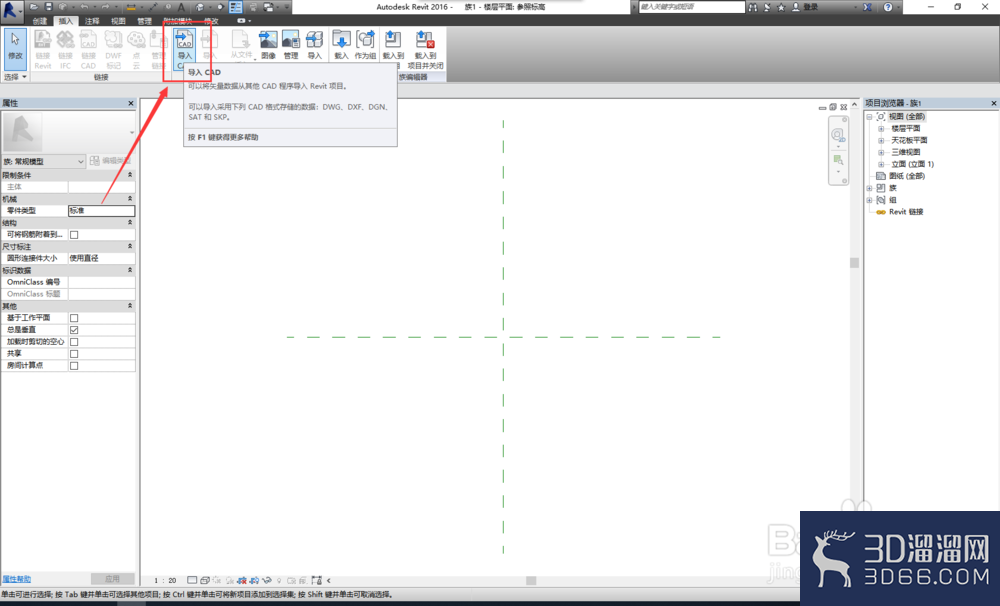

3、在插入项目下点击导入CAD命令。

Revit怎么导入CAD图纸？

4、浏览找到自己想要插入的CAD图纸。

Revit怎么导入CAD图纸？

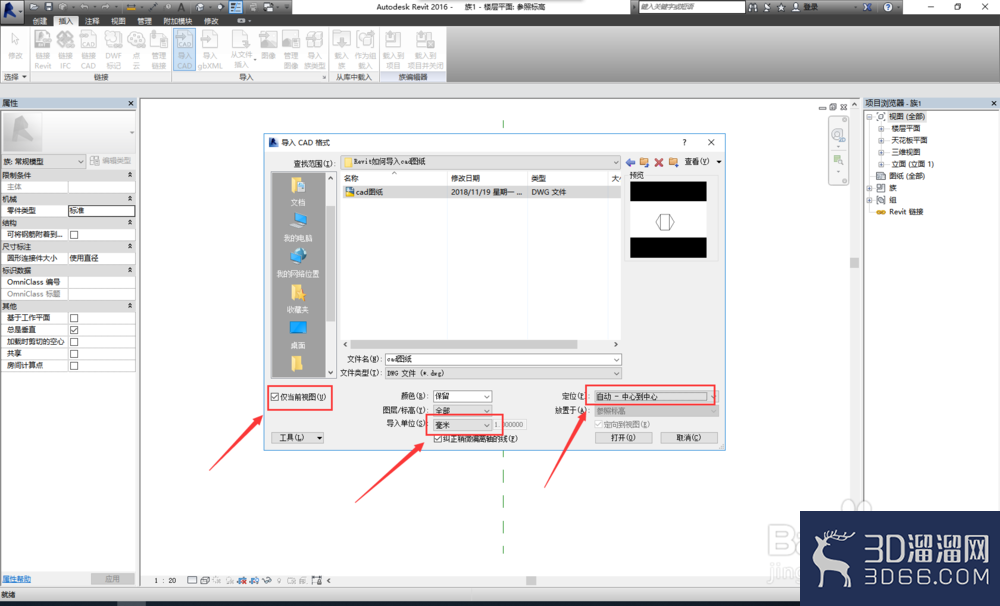

5、勾选仅当前视图，导入单位改为毫米，定位为中心到中心。这里大家一定要做好笔记，这里的设置至关重要！

Revit怎么导入CAD图纸？

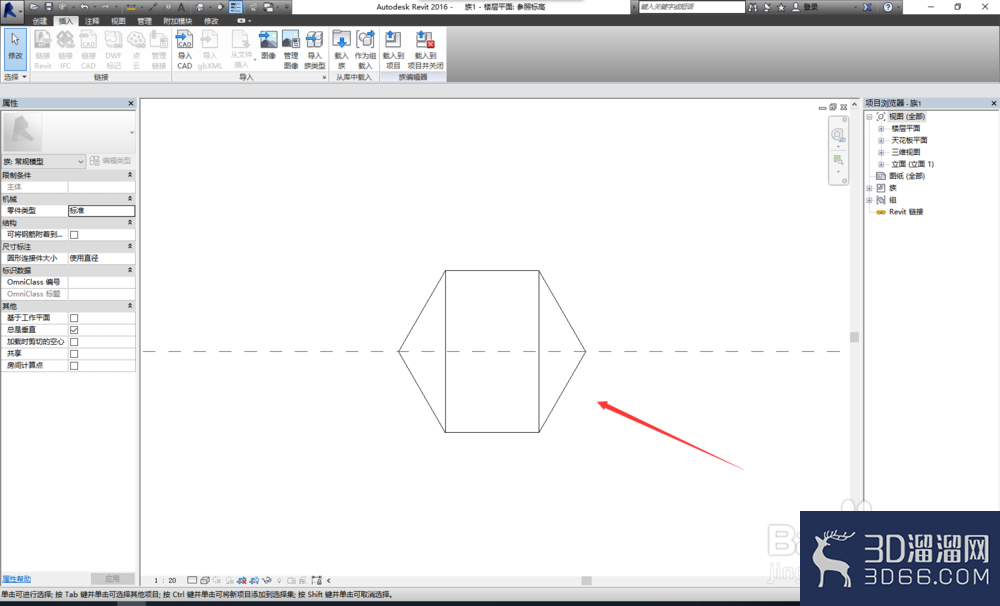

6、点击打开，最后CAD图纸就导入进来了。

Revit怎么导入CAD图纸？

今天给大家分享的“Revit怎么导入CAD图纸”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
