在CAD中，定数等分画图是一种常用的技巧，能够帮助设计师精准地将对象等分成若干部分，以便进行详细设计或标注。本文将介绍如何使用CAD中的工具和功能来实现定数等分的画图需求。
方法/步骤

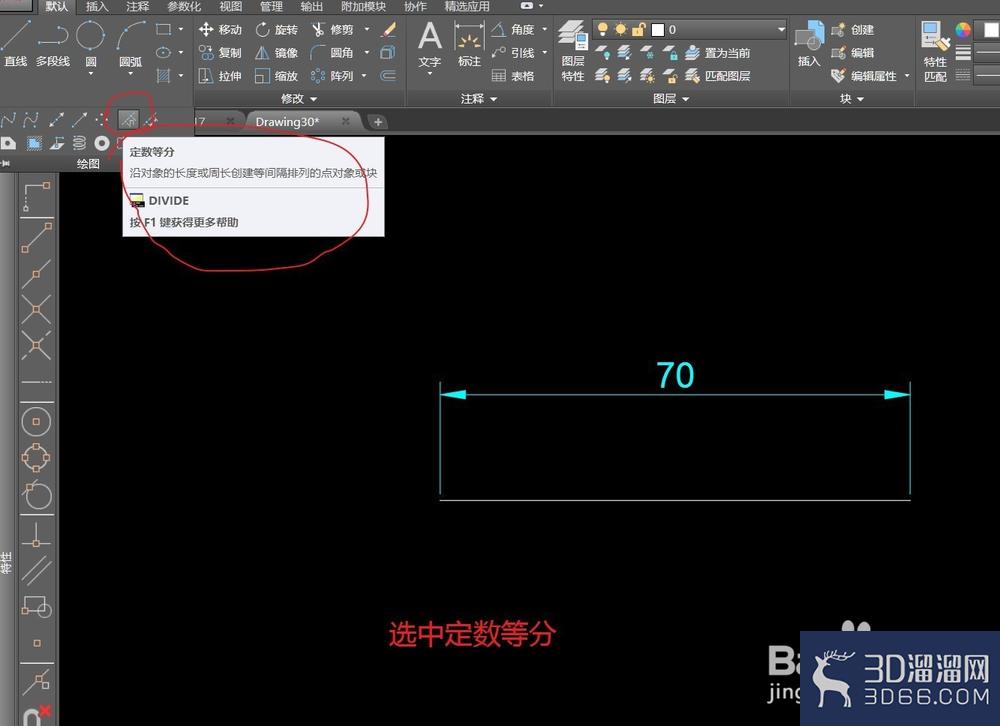

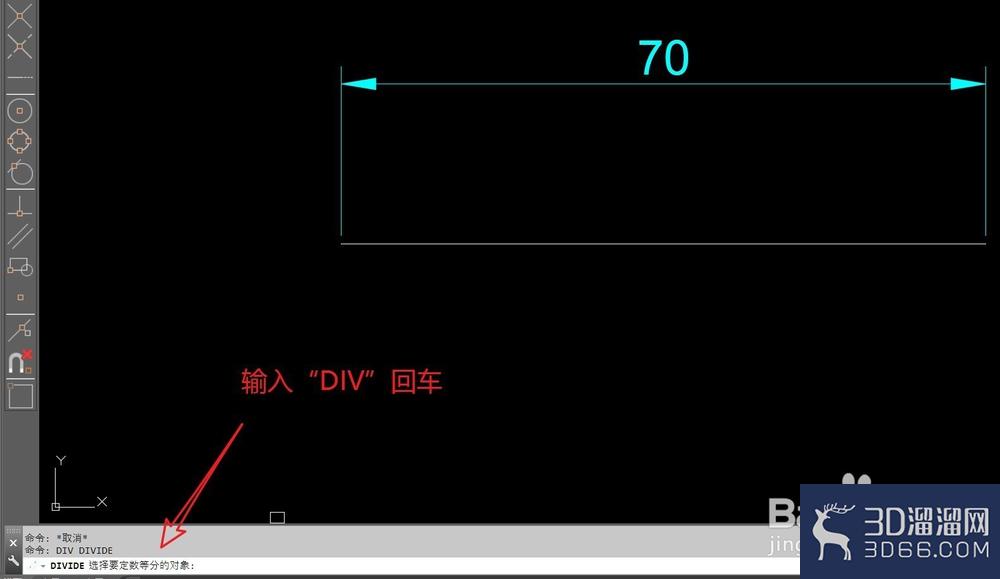

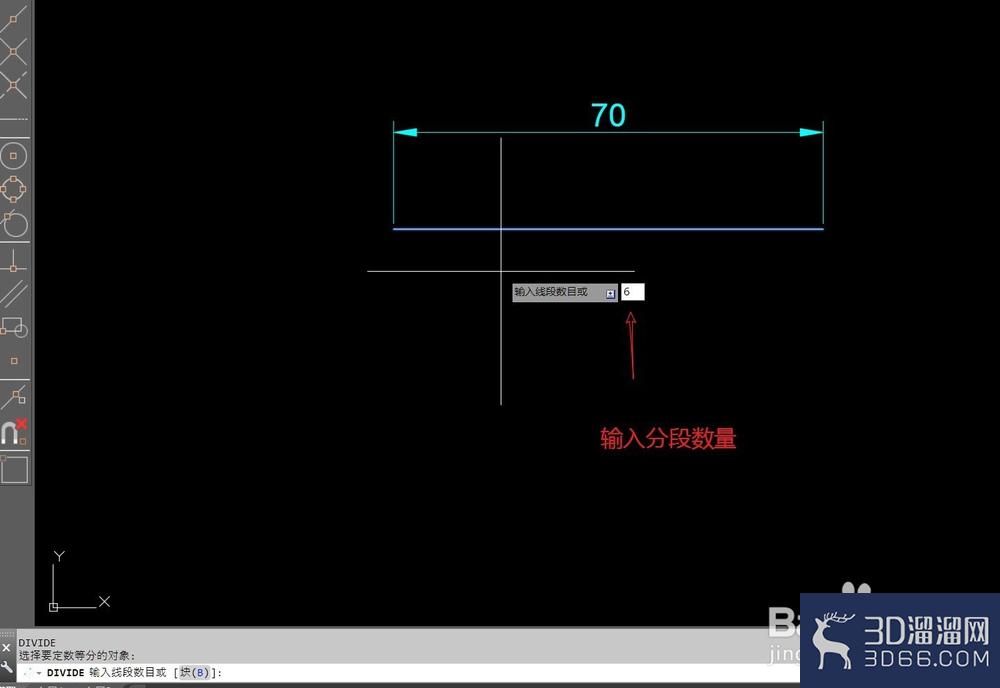

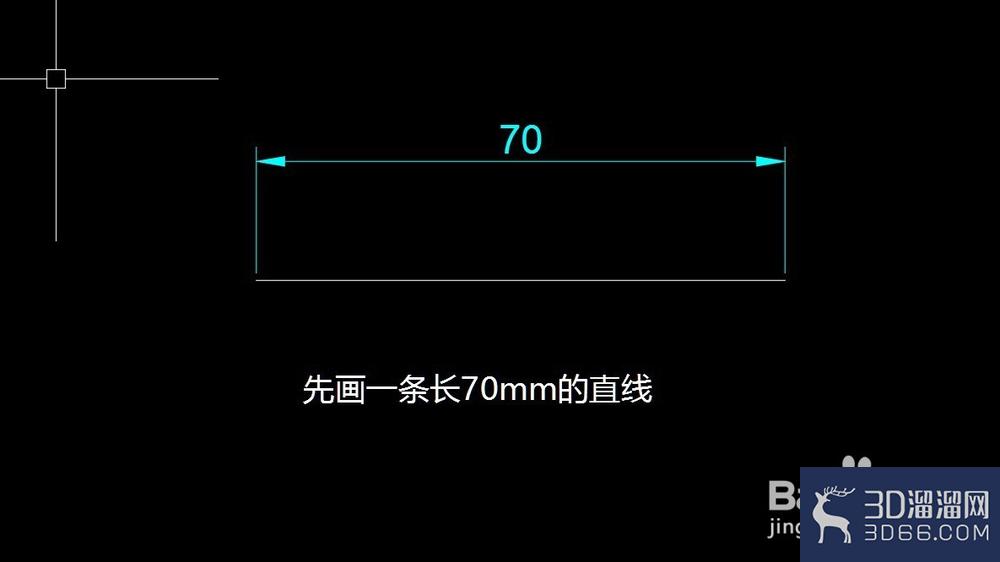

1、打开cad先一条长70毫米的直线，在默认菜单栏绘图下拉选择定数等分，或直接输入div回车，选择直线作为定数等分对象，输入需要等分的段数，

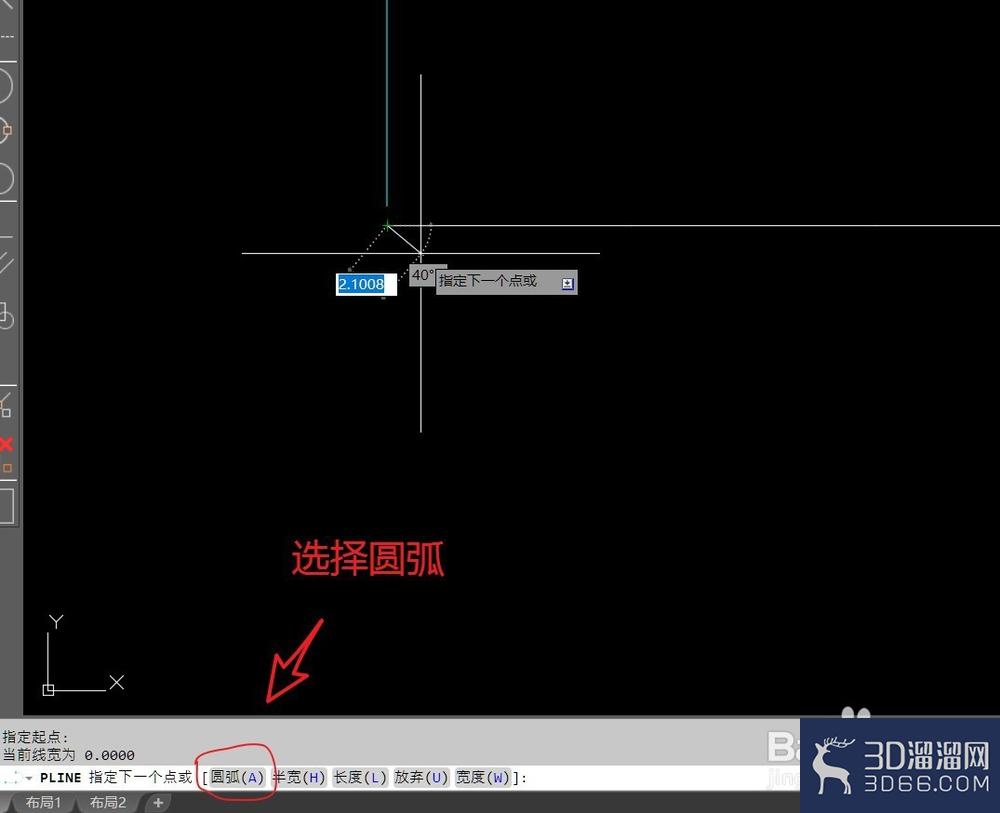

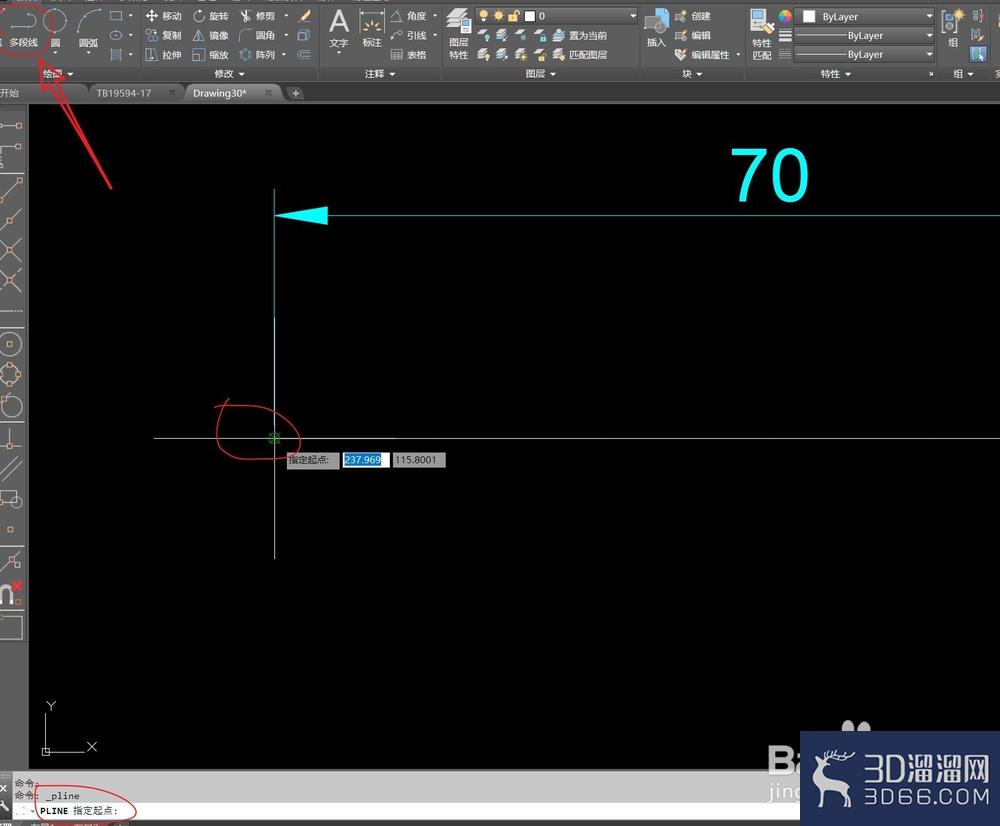

2、直线分好段后，选择多段线，选择多段线起点，输入“a”回车，选择用圆弧画图，

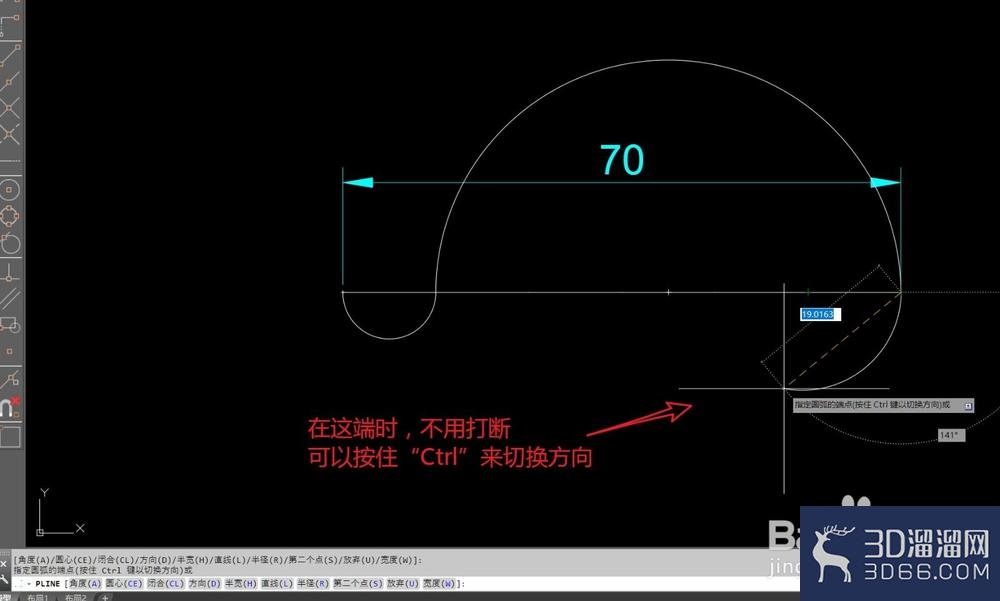

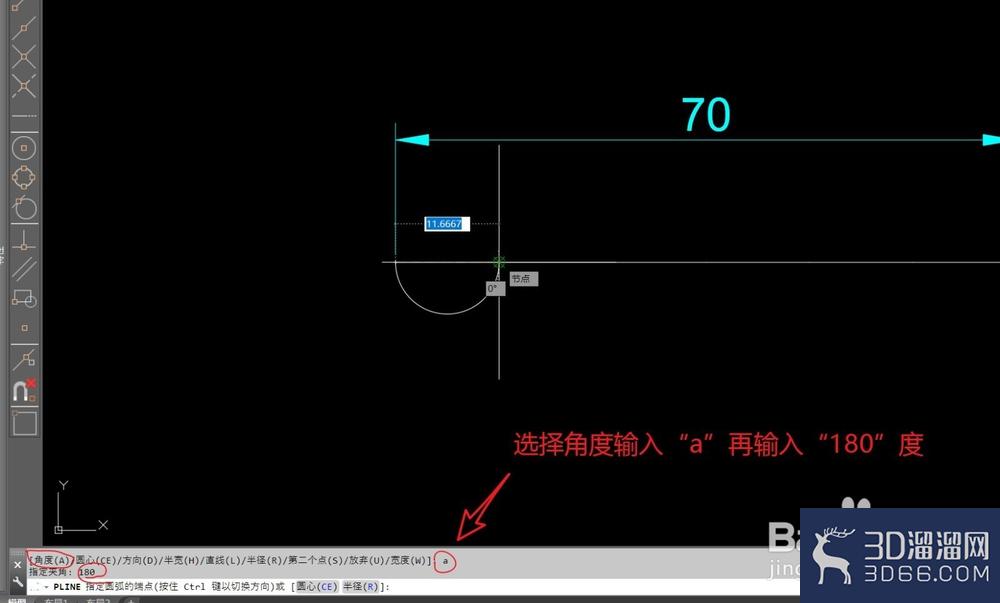

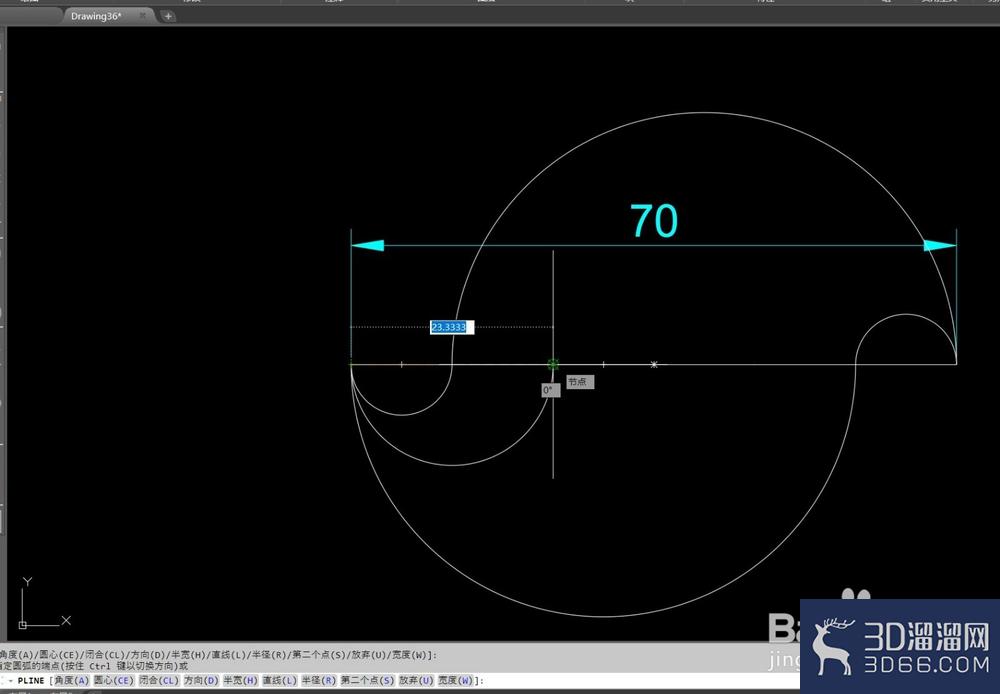

3、再输入“a”回车，选择角度，输入180度，回车，这样半圆弧就出来了，先画一个小圆弧，再反方向画一个大圆弧，画好大圆弧后不要打断，按住“Ctrl”切换方向。

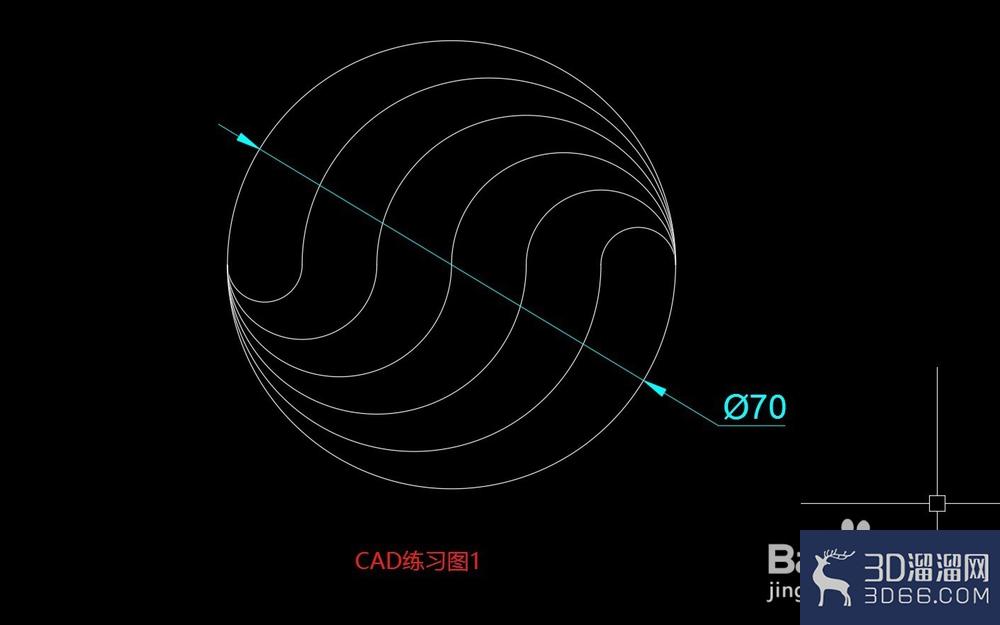

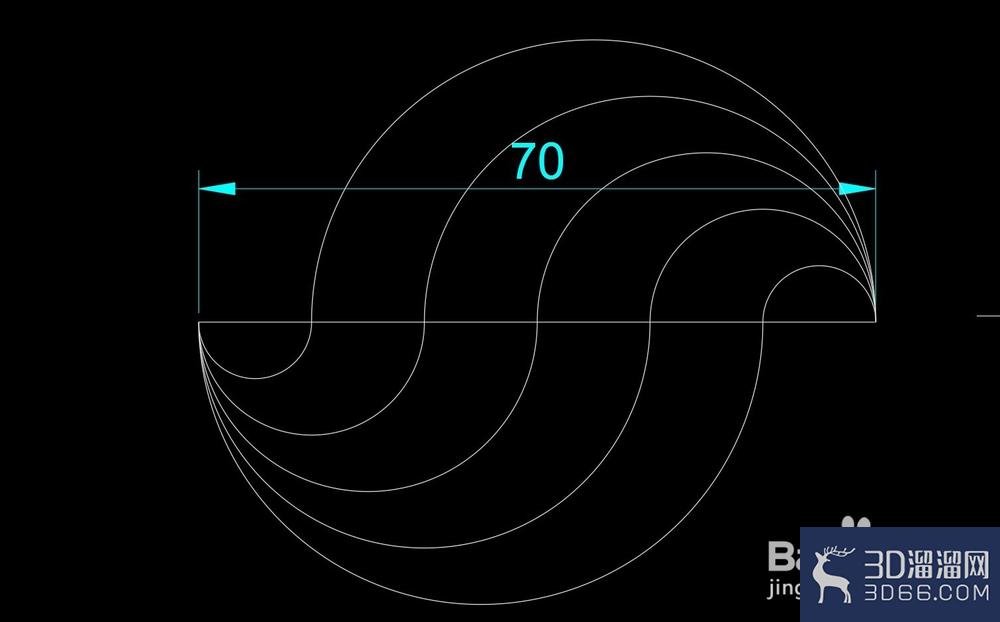

4、按下图1继续画好整个图形，如下图2一样。

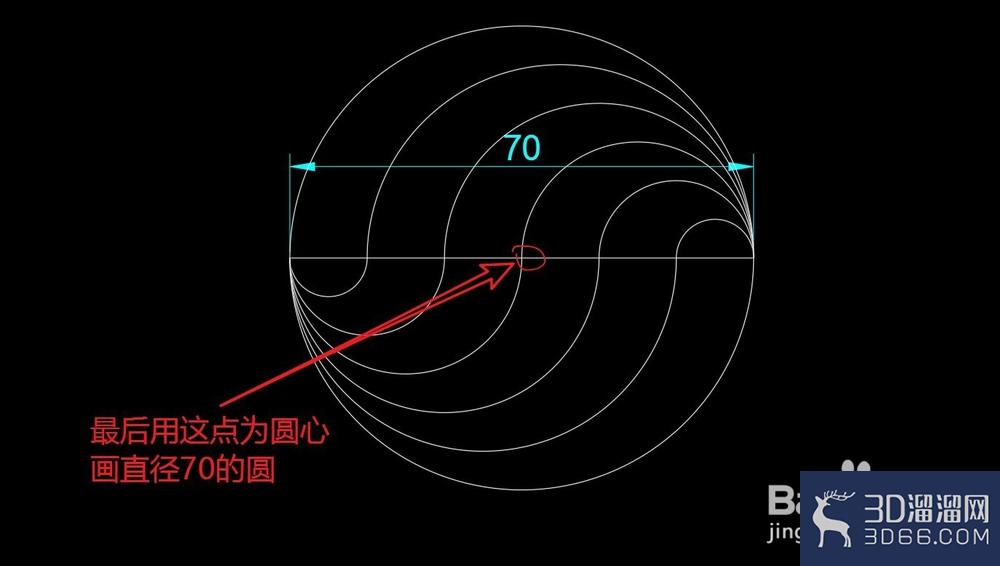

5、内里的形状画好后，找到最中心点画直径70的圆。
