CAD怎么用多段线命令画箭头？

多段线命令不记得以前笔者是否有分享过，这里再分享一篇关于它的应用。用多段线命令在画箭头。

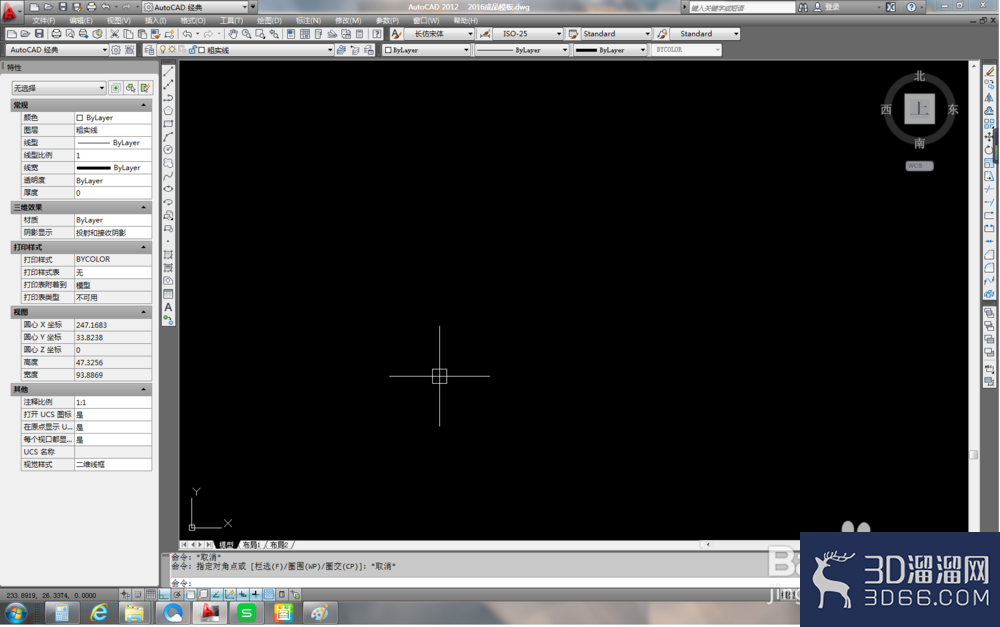

1、如下图所示，打开CAD软件，新建一个空白文件

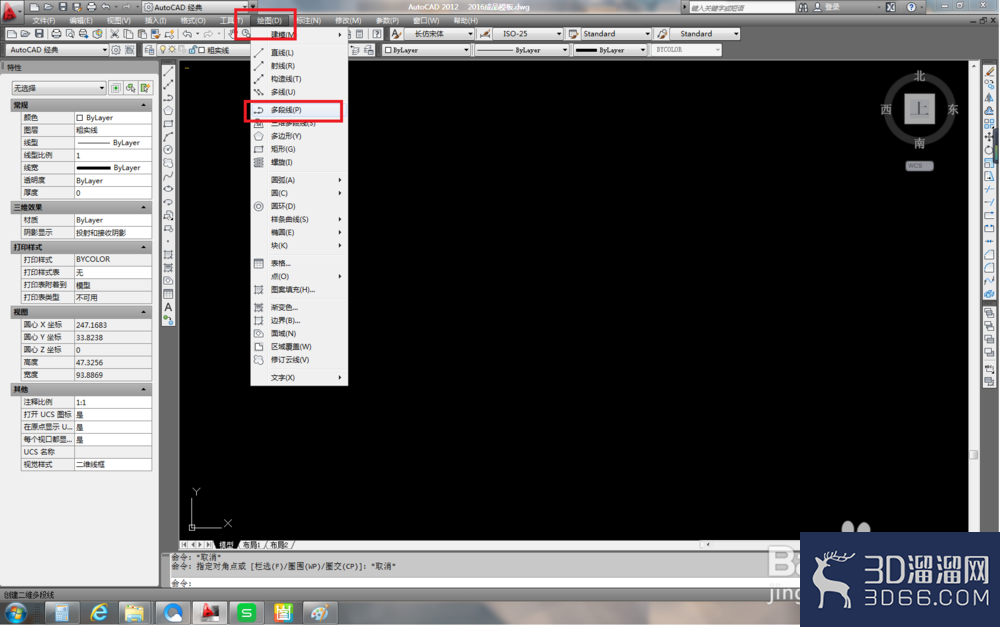

2、执行【绘图】【多段线】激活多段线命令，或者直接输入“PL”，也或者直接点击工具栏中的多段线图标。

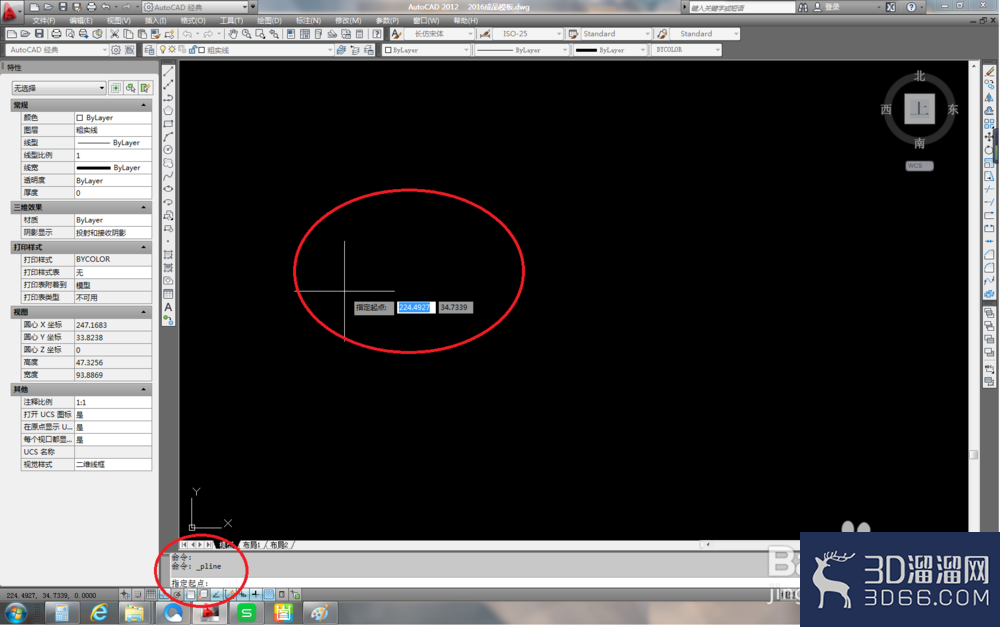

3、根据操作提示，指定起点。鼠标左键随便点击一下

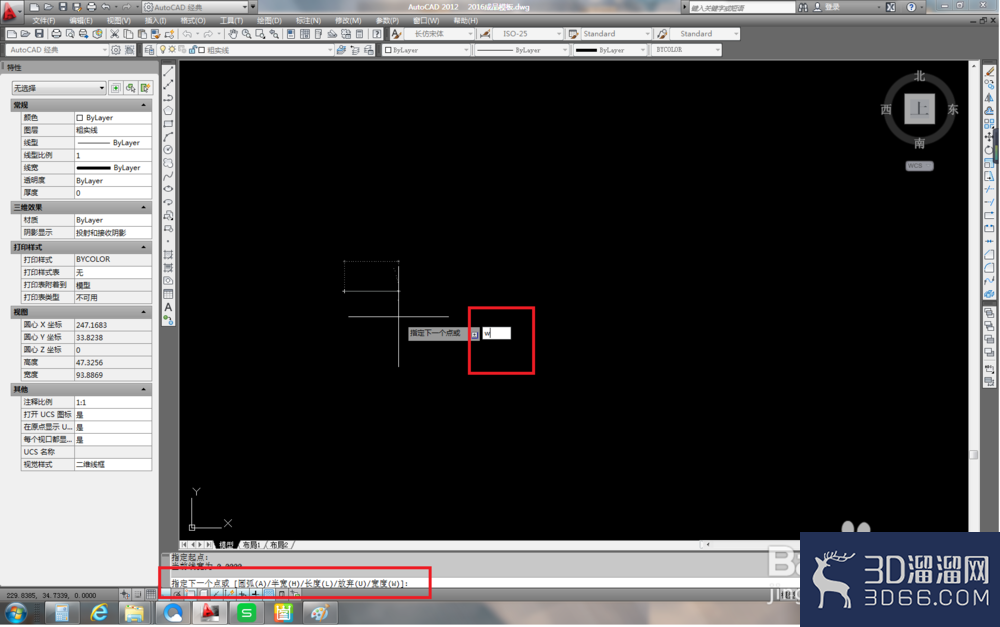

4、根据操作提示，输入字母“w”，然后回车，这是设置点的宽度

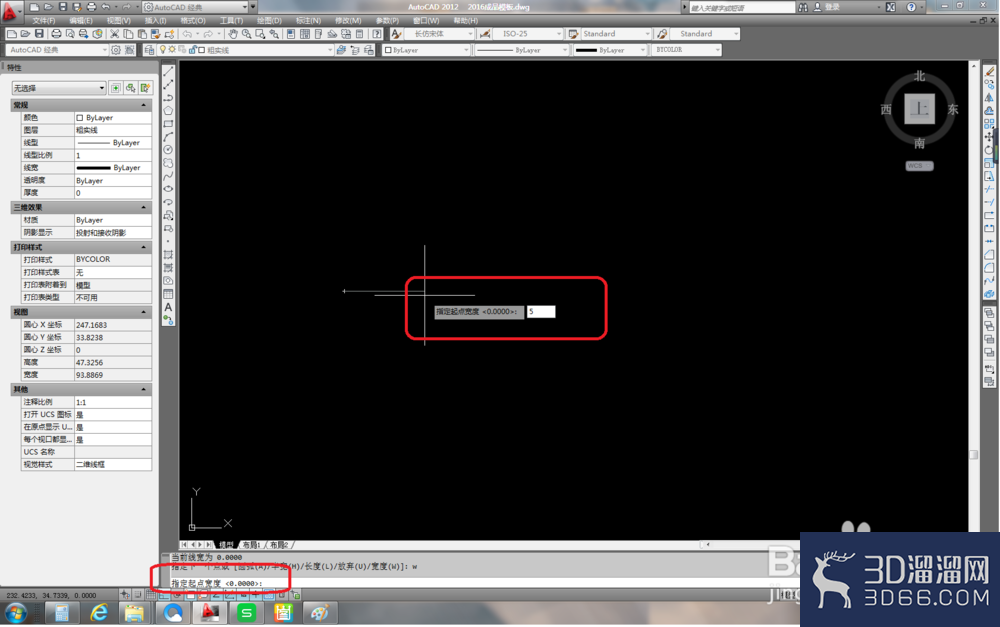

5、如下图所示，输入数字“5”，意思是设置点的宽度为5mm

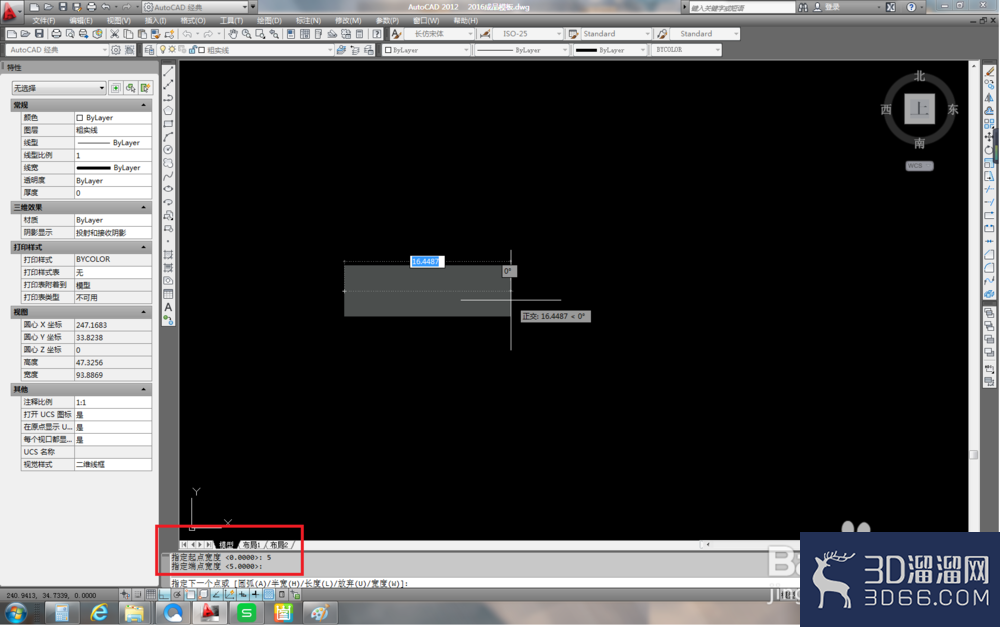

6、如下图所示，指定端点宽度默认的变成了5mm，所以直接回车就可以了。

7、鼠标左键随便点一下，箭头的直线部分就画好了。

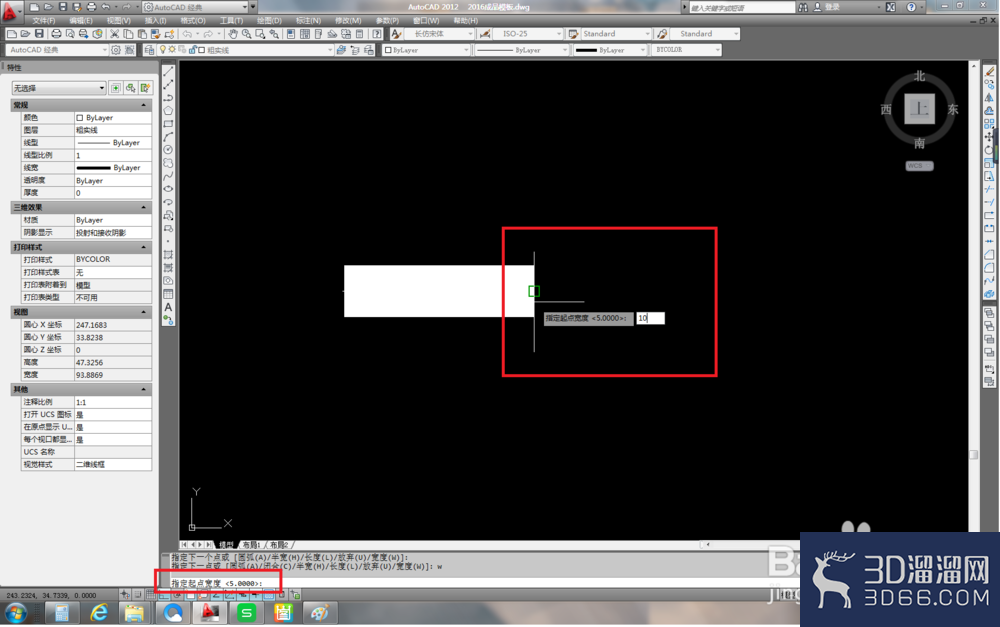

8、重复之前的操作，输入字母“w”，回车，然后输入数字“10”，回车。

就是设置起点的宽度是10mm。

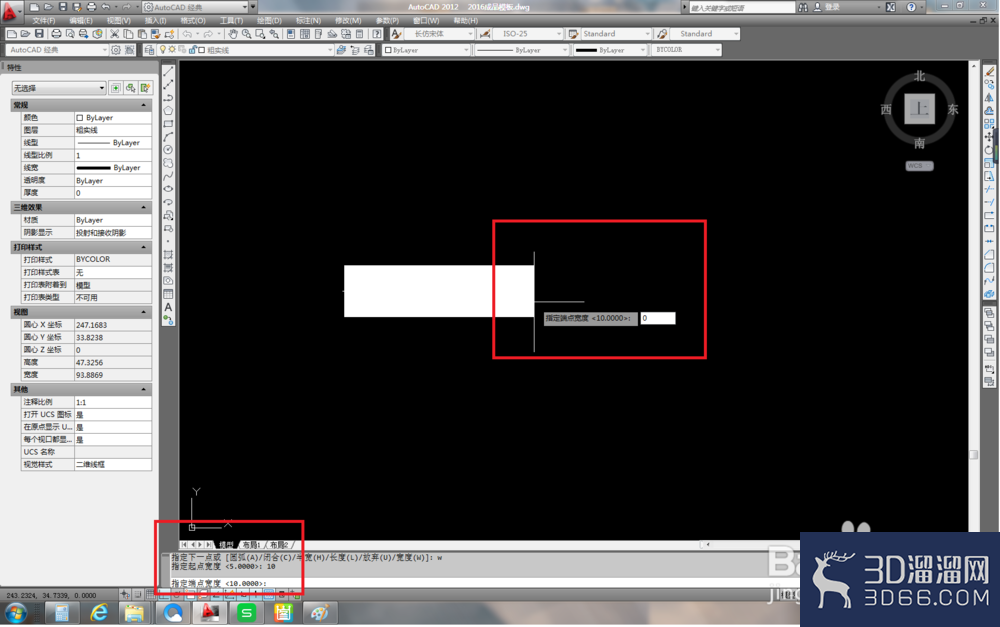

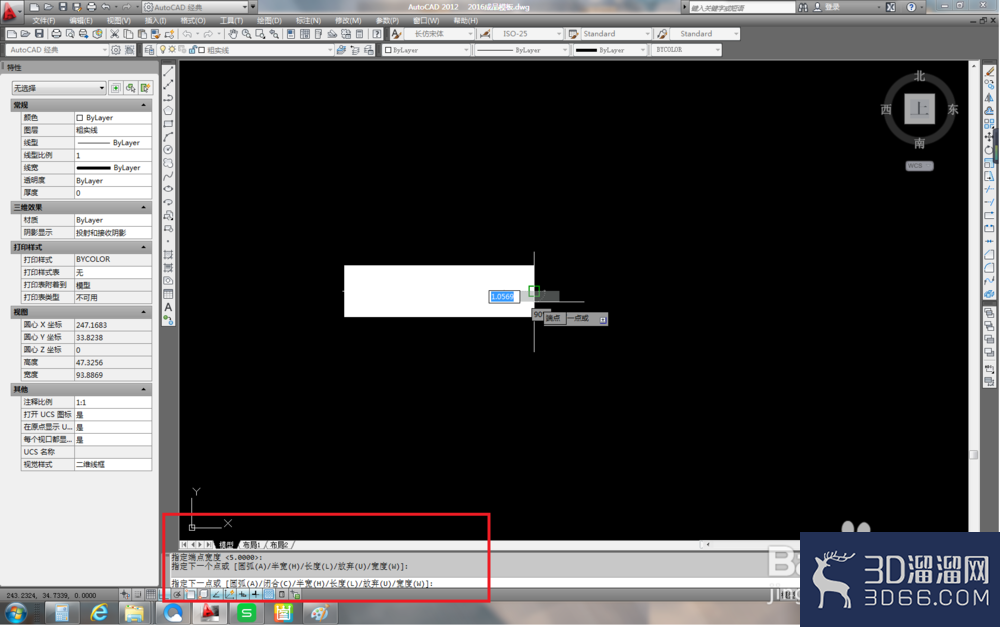

9、如下图所示的操作提示，指定端点宽度，我们输入数字“0”，回车

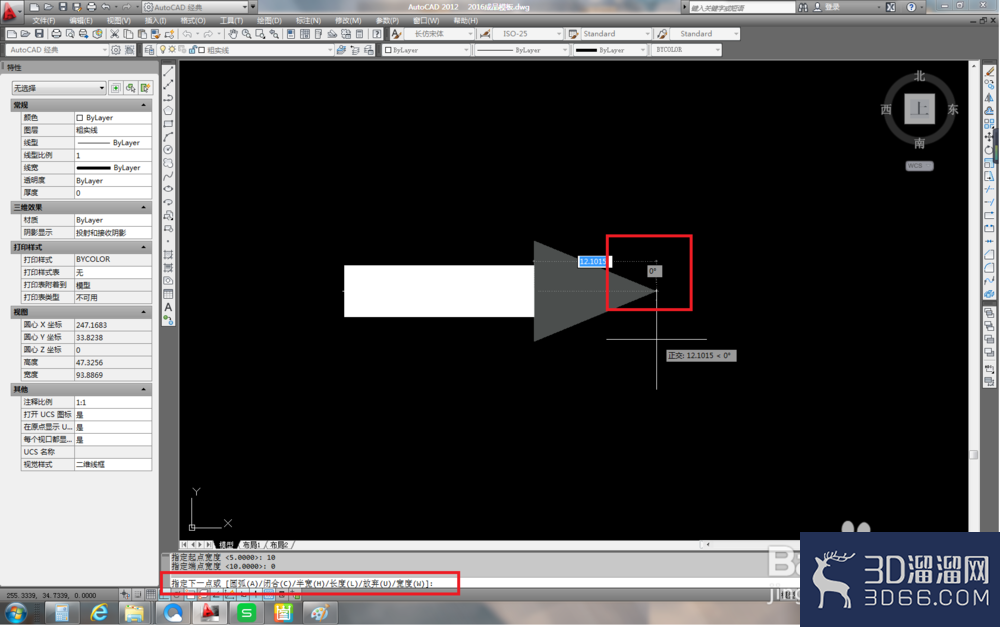

10、如下图所示，移动鼠标，指定箭头的长度（随意点击一下鼠标左键）

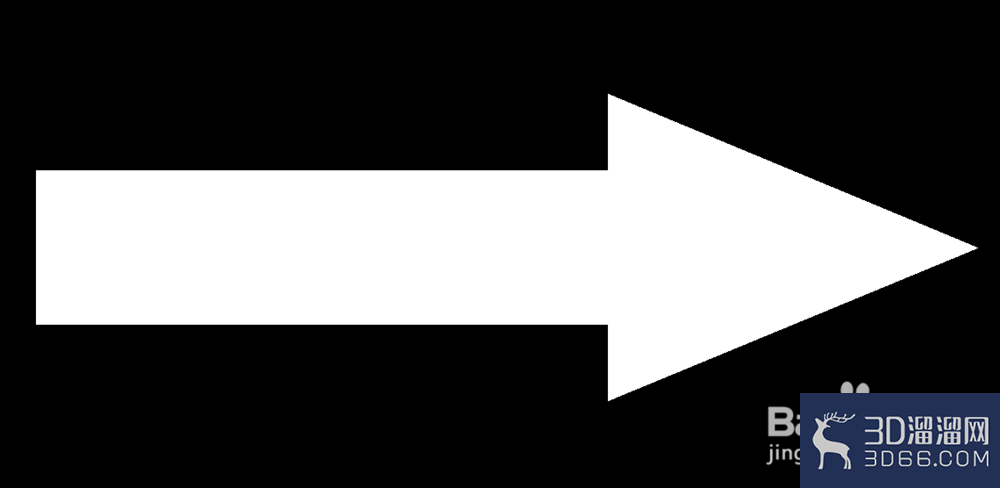

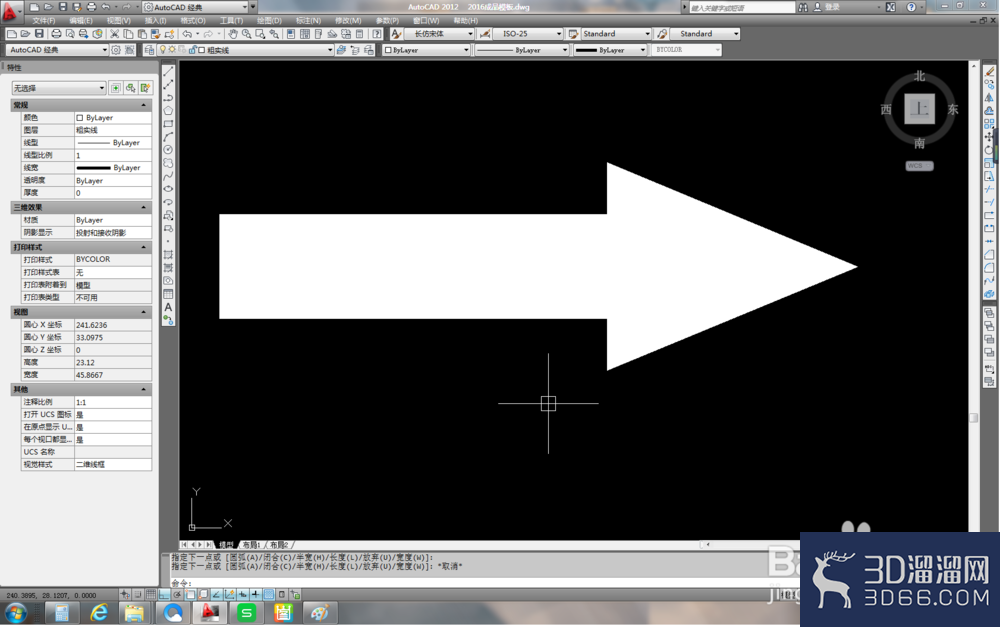

11、如下图所示，箭头画好了。

今天给大家分享的“CAD怎么用多段线命令画箭头”到这里就讲完了，希望本文内容能够给大家带来帮助，在学习到新方法之后也希望大家可以举一反三的去利用学到的新知识，这样对于我们的能力提升十分有帮助哦！如果还想了解更多关于CAD的技巧知识那也请多多关注3d66文章资讯呀~
