CAD正多边形怎么画？

在CAD中，绘制正多边形是一项基本且常见的操作，本文将详细指导如何在CAD软件中准确绘制正多边形，确保设计的准确性和美观性。

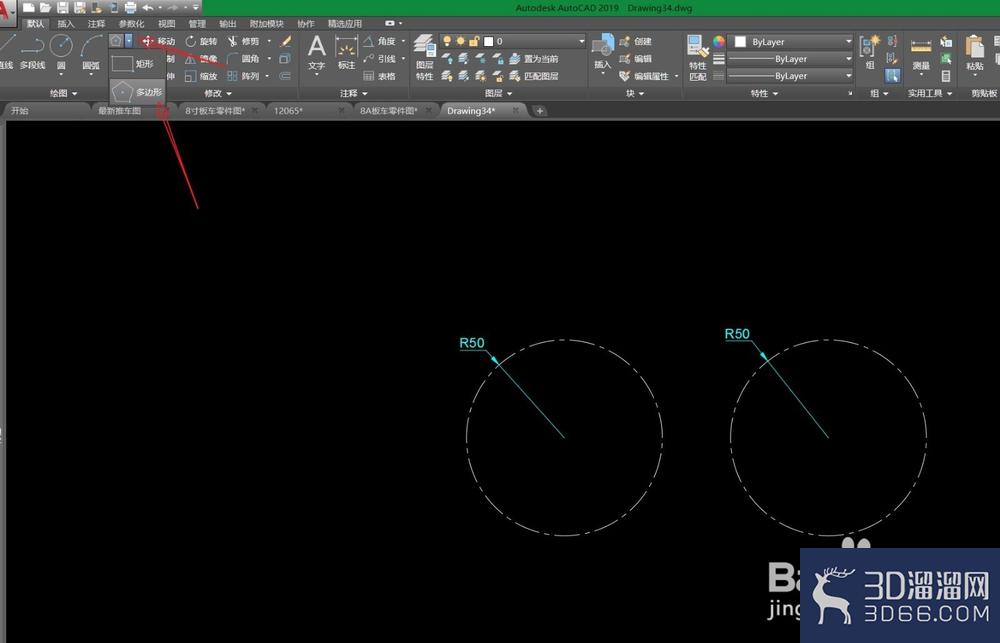

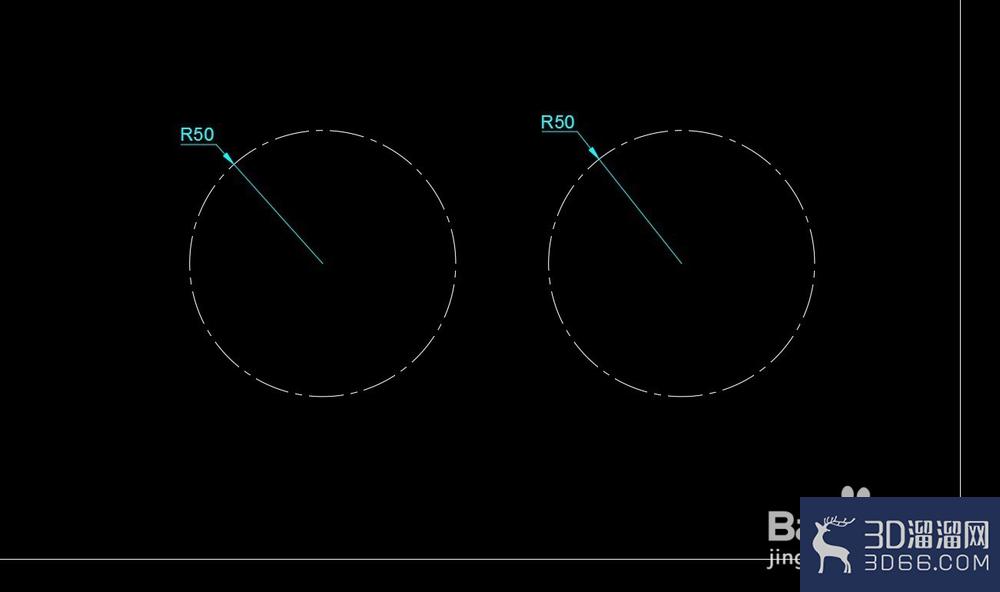

1、画多边形之前，先画两个辅助圆，半径50.

2、边长画法，这种画法比较少人用，可能很多人都不知道可以这样画。

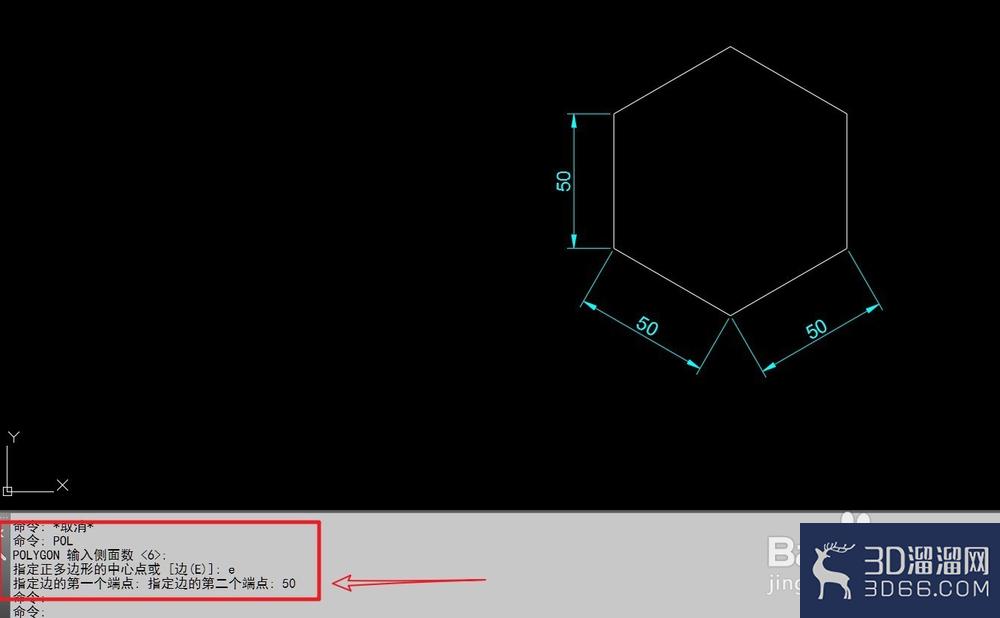

1.先点一下画多边形的按扭或输入“POL”，命令栏会提示你输入多边形的边数。2.提示你输入多边形的边数，输入边数后，回车。3.提示你指定多边形的中心点或【边E】，按E回车，会叫你指定第一个端点，确认端点后，会叫你指定第二个端点或直接输入边长，如输入50，如图

3、内接于圆画法，也就是多边形的对角长度。

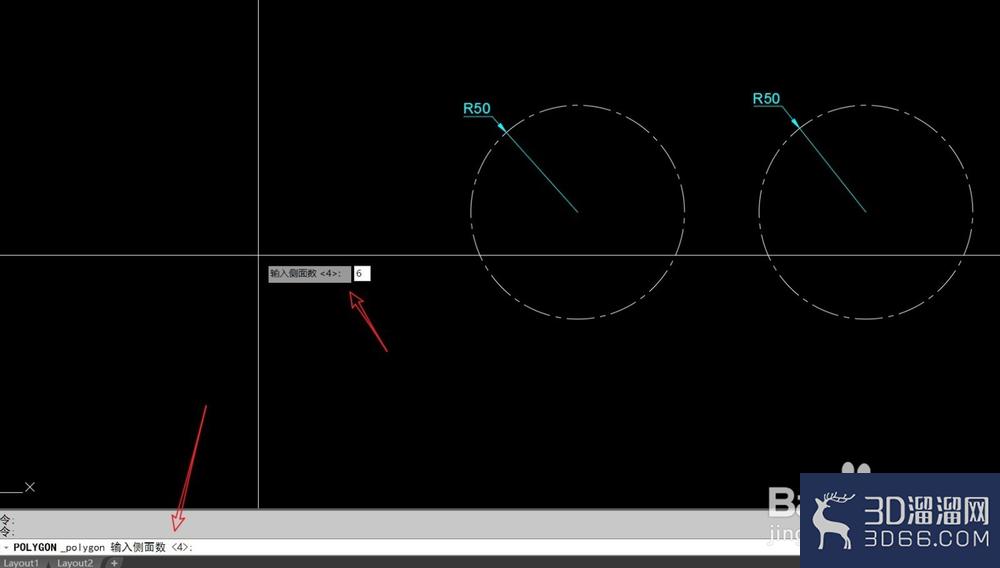

先点一下画多边形的按扭或输入“POL”，命令栏会提示你输入多边形的边数。命令栏会提示你指定多边形的中心

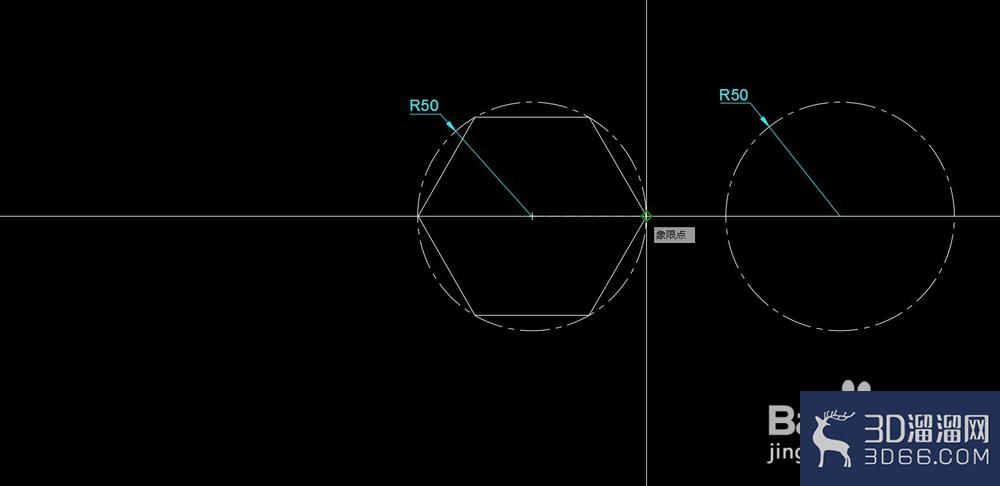

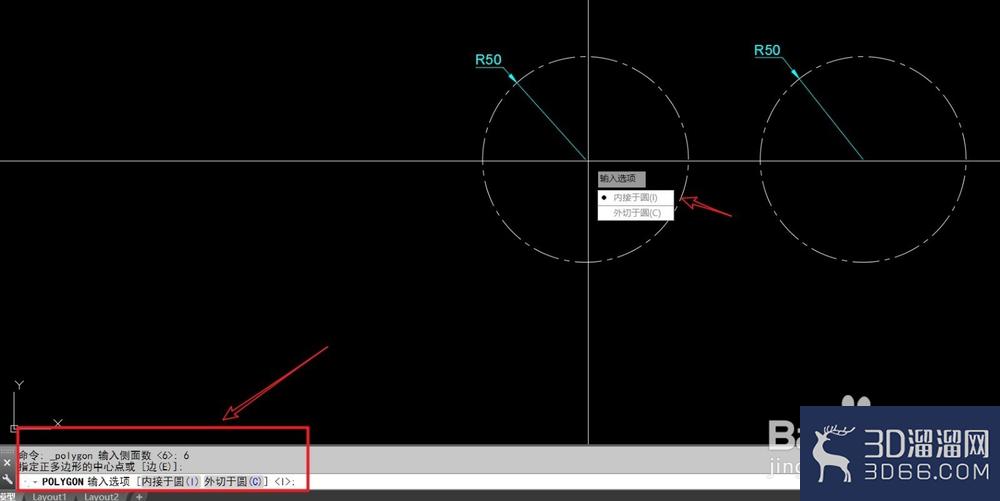

4、输入边数后，回车，命令栏会提示你指定多边形的中心，找一个之前画好的辅圆的圆心。确认好后，选择“内接于圆”，然后再输入半径50，或直接点一下辅圆的边线。

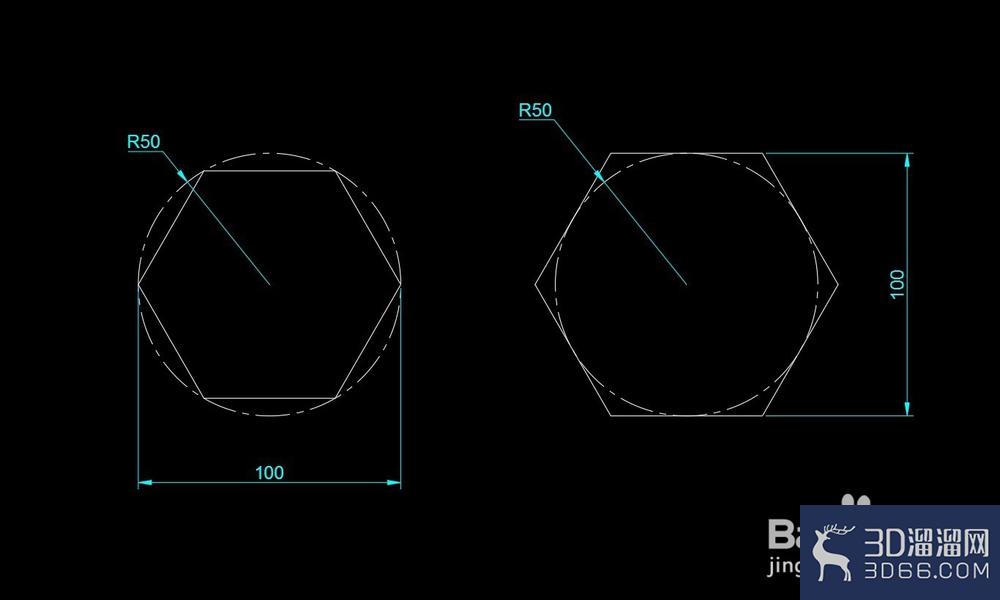

5、外切于圆画法，也就是多边形的对边长度。

与步骤2相同，然后指定圆心，选择“外切于圆”，直接点一下辅圆的边线或输入半径50。
